INSTALLATION
Montage

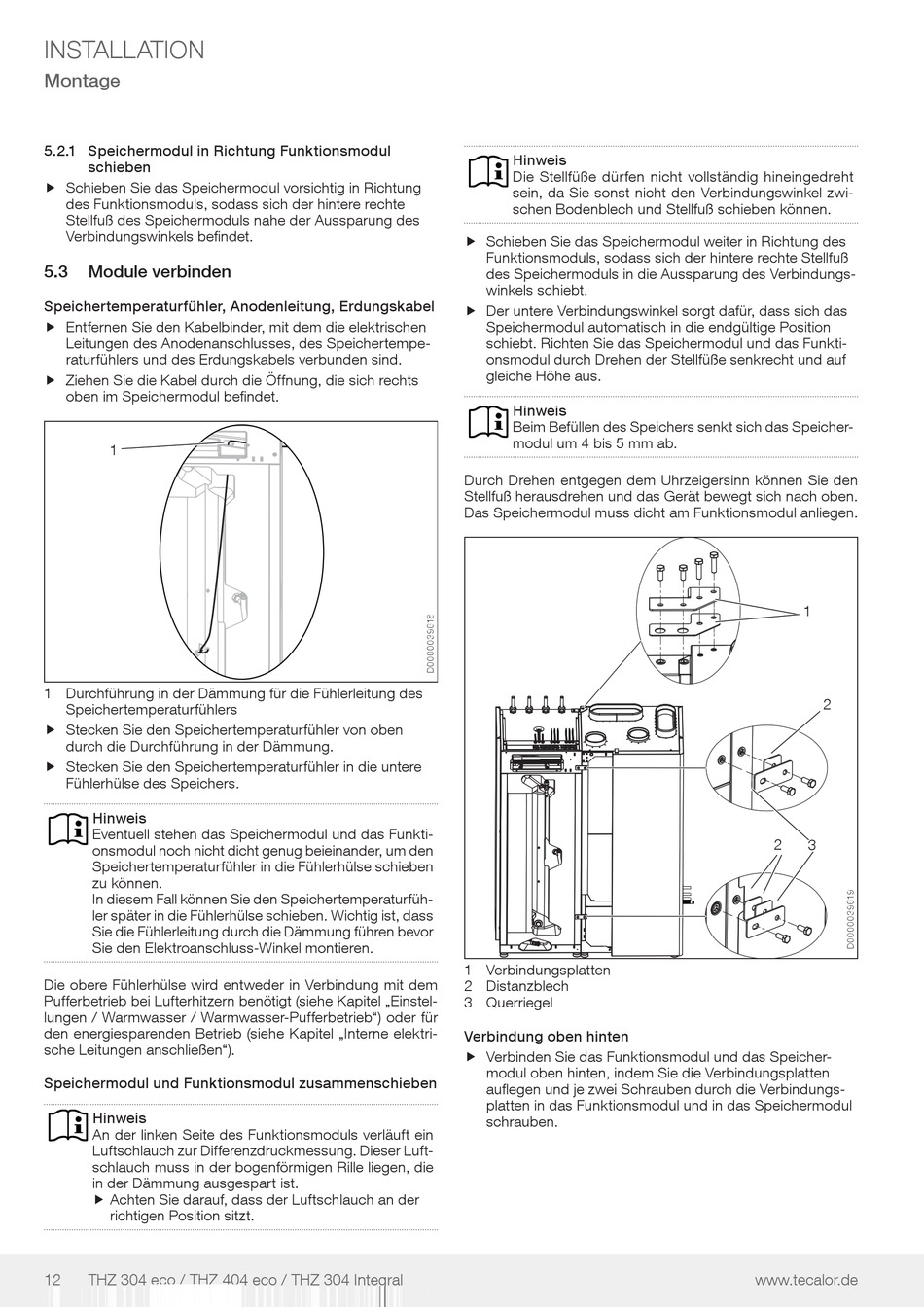

5.2.1 Speichermodul in Richtung Funktionsmodul
schieben
f Schieben Sie das Speichermodul vorsichtig in Richtung f
des Funktionsmoduls, sodass sich der hintere rechte
Stellfuß des Speichermoduls nahe der Aussparung des
Verbindungswinkels befindet.
5.3

Module verbinden

Speichertemperaturfühler, Anodenleitung, Erdungskabel
f Entfernen Sie den Kabelbinder, mit dem die elektrischen
f
Leitungen des Anodenanschlusses, des Speichertempe-
raturfühlers und des Erdungskabels verbunden sind.
f Ziehen Sie die Kabel durch die Öffnung, die sich rechts f
oben im Speichermodul befindet.
1
1 Durchführung in der Dämmung für die Fühlerleitung des
Speichertemperaturfühlers
f Stecken Sie den Speichertemperaturfühler von oben
f
durch die Durchführung in der Dämmung.
f Stecken Sie den Speichertemperaturfühler in die untere
f
Fühlerhülse des Speichers.
Hinweis
Eventuell stehen das Speichermodul und das Funkti-
onsmodul noch nicht dicht genug beieinander, um den
Speichertemperaturfühler in die Fühlerhülse schieben
zu können.
In diesem Fall können Sie den Speichertemperaturfüh-
ler später in die Fühlerhülse schieben. Wichtig ist, dass
Sie die Fühlerleitung durch die Dämmung führen bevor
Sie den Elektroanschluss-Winkel montieren.
Die obere Fühlerhülse wird entweder in Verbindung mit dem
Pufferbetrieb bei Lufterhitzern benötigt (siehe Kapitel „Einstel-
lungen / Warmwasser / Warmwasser-Pufferbetrieb") oder für
den energiesparenden Betrieb (siehe Kapitel „Interne elektri-
sche Leitungen anschließen").
Speichermodul und Funktionsmodul zusammenschieben
Hinweis
An der linken Seite des Funktionsmoduls verläuft ein
Luftschlauch zur Differenzdruckmessung. Dieser Luft-
schlauch muss in der bogenförmigen Rille liegen, die
in der Dämmung ausgespart ist.
f Achten Sie darauf, dass der Luftschlauch an der
f
richtigen Position sitzt.
12 THZ 304 eco / THZ 404 eco / THZ 304 Integral
Hinweis
Die Stellfüße dürfen nicht vollständig hineingedreht
sein, da Sie sonst nicht den Verbindungswinkel zwi-
schen Bodenblech und Stellfuß schieben können.
f Schieben Sie das Speichermodul weiter in Richtung des
f
Funktionsmoduls, sodass sich der hintere rechte Stellfuß
des Speichermoduls in die Aussparung des Verbindungs-
winkels schiebt.
f Der untere Verbindungswinkel sorgt dafür, dass sich das
f
Speichermodul automatisch in die endgültige Position
schiebt. Richten Sie das Speichermodul und das Funkti-
onsmodul durch Drehen der Stellfüße senkrecht und auf
gleiche Höhe aus.
Hinweis
Beim Befüllen des Speichers senkt sich das Speicher-
modul um 4 bis 5 mm ab.
Durch Drehen entgegen dem Uhrzeigersinn können Sie den
Stellfuß herausdrehen und das Gerät bewegt sich nach oben.
Das Speichermodul muss dicht am Funktionsmodul anliegen.
1 Verbindungsplatten
2 Distanzblech
3 Querriegel
Verbindung oben hinten
f Verbinden Sie das Funktionsmodul und das Speicher-
f
modul oben hinten, indem Sie die Verbindungsplatten
auflegen und je zwei Schrauben durch die Verbindungs-
platten in das Funktionsmodul und in das Speichermodul
schrauben.
1
2
2
3
