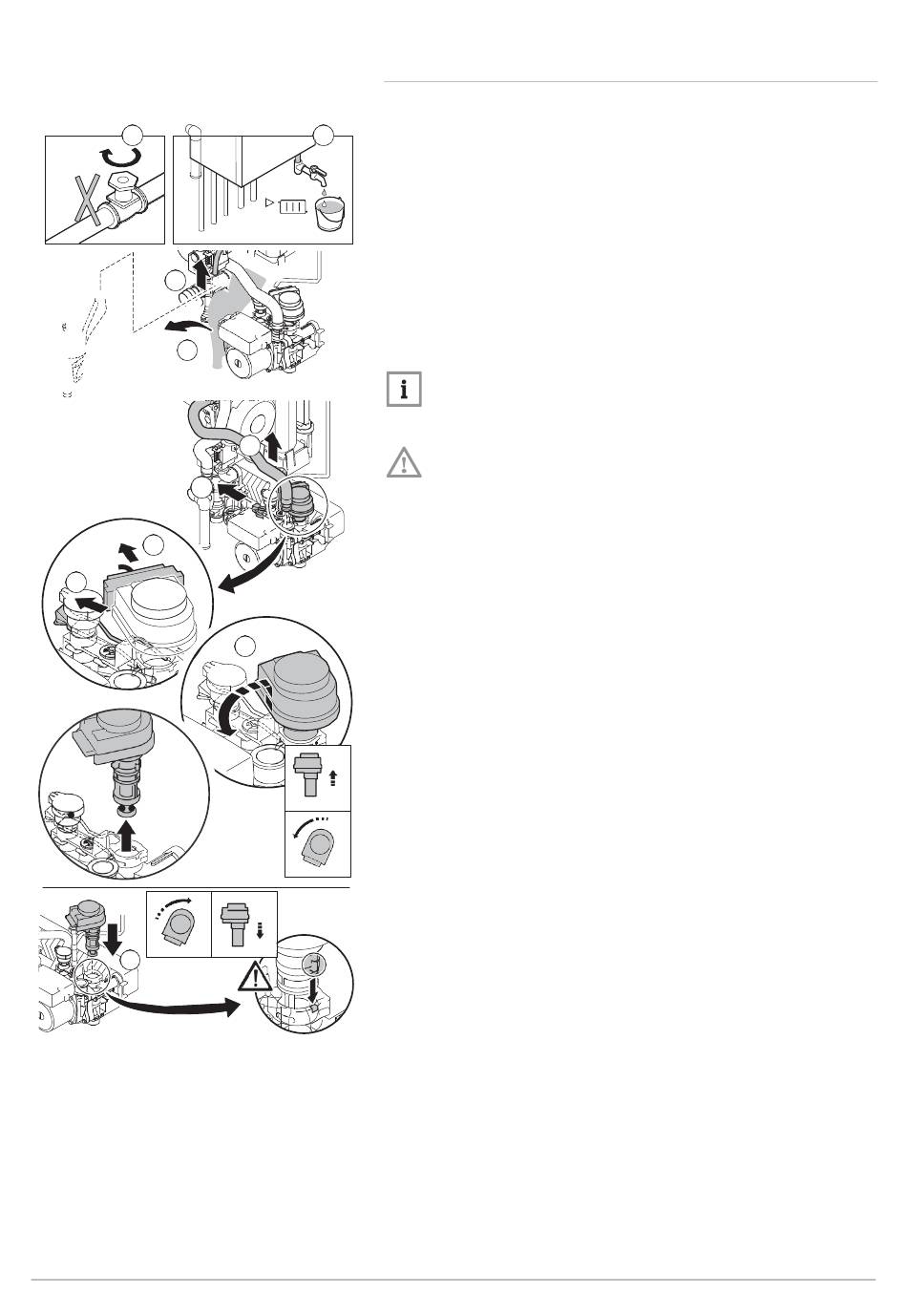

Abb.68 Auswechseln des 3-Wege-Ventils
1
3
4
5
7
8
1
10
7646924 - v.02 – 22092016
2
6
9
1
2
2
AD-0000463-01
TH-2679 V2.0 07/17

10.3.4 Auswechseln des 3-Wege-Ventils

Das 3-Wege-Ventil ersetzen, wenn es defekt ist. Hierzu wie folgt vorge­
hen:
1. Die Wasserzufuhr schließen.
2. Den Heizkessel entleeren.
3. Den Entlüftungsschlauch über dem Siphon entfernen.
4. Den Siphon entfernen.
5. Den Clip entfernen, der den Rücklaufschlauch an der rechten Seite
des Hydroblocks hält.
6. Den Rücklaufschlauch an der rechten Seite des Hydroblocks entfer­
nen, jedoch nicht den an der Seite des Hauptwärmetauschers (Zent­
ralheizung).
7. Den Stecker des Stellmotors abziehen.
8. Den Halteclip des 3-Wege-Ventils entfernen.
9. Das 3-Wege-Ventil entfernen.
Hinweis:
Nach oben ziehen und um eine Vierteldrehung drehen.
10. Die Teile in umgekehrter Reihenfolge wieder einbauen.
Achtung!
Auf die Positionierungsnocken des 3-Wege-Ventils achten.
