6 Installation

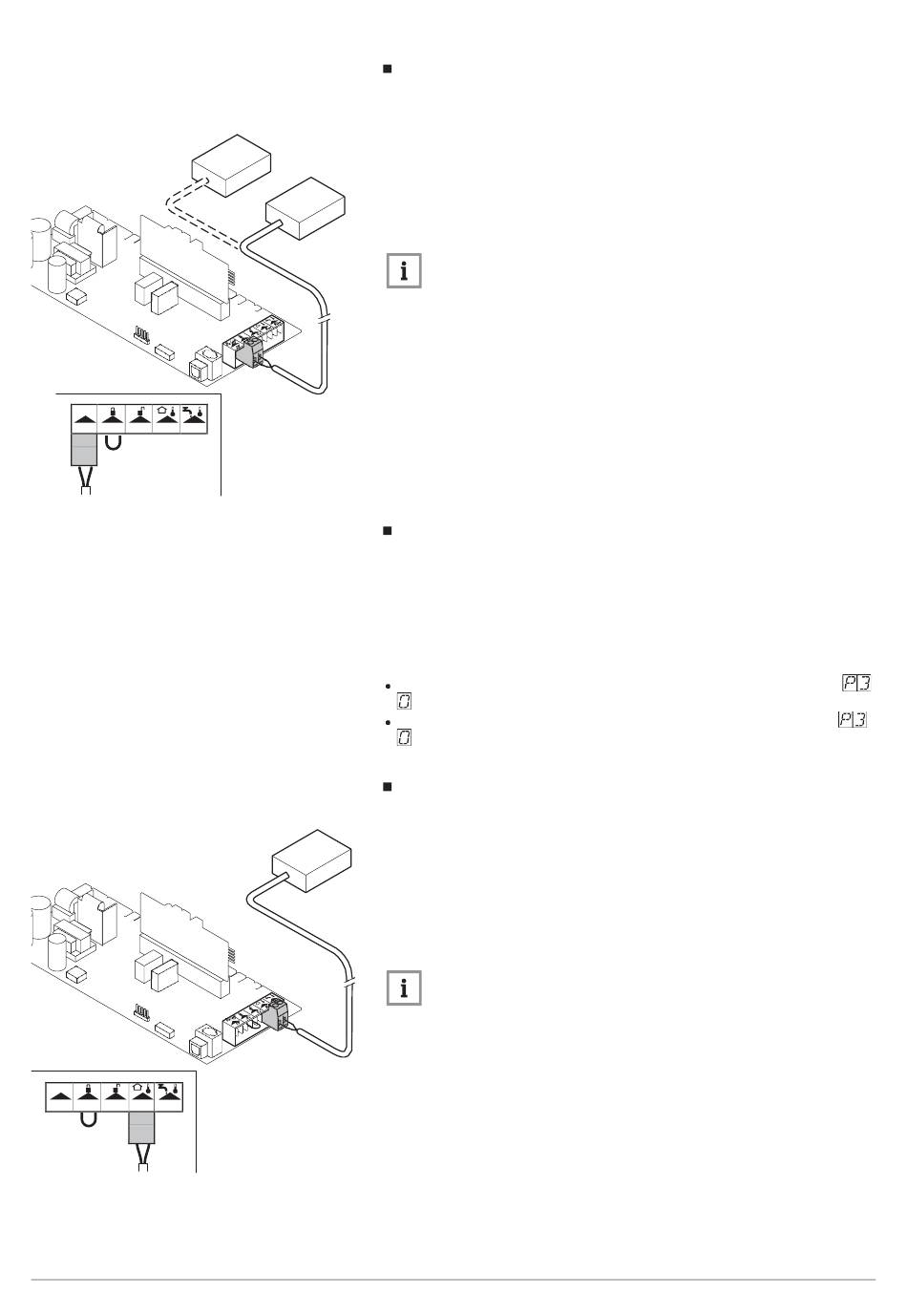

Abb.30 Anschluss eines Frostschutzther
mostats
Tv
On/off
OT
BL
RL
Tout Tdhw
Abb.31 Anschluss eines Außenfühlers
On/off
OT
BL
RL
Tout Tdhw
40
Frostschutz in Verbindung mit einem Ein/Aus-Thermostat
Wenn ein Ein/Aus-Thermostat verwendet wird, können die Rohre und
Heizkörper in einem frostempfindlichen Raum mit einem Frostschutzther
mostat geschützt werden. Das Heizungsventil im frostempfindlichen Raum
muss geöffnet sein.
1. Ein Frostschutzthermostat (Tv) in einem frostempfindlichen Raum
Tk
(z. B. einer Garage) anbringen.
2. Das Frostschutzthermostat (Tv) parallel zum Ein/Aus-Thermostat
(Tk) mit den Ein/Aus-OT-Klemmen der Klemmleiste verbinden.
Hinweis:
Wenn ein OpenTherm-Thermostat verwendet wird, ist es nicht
möglich, ein Frostschutzthermostat parallel mit den Ein/Aus-OT-
Klemmen zu verbinden. In diesem Fall den Frostschutz des Zent
ralheizungssystems mit einem Außentemperatursensor ausstat
ten.
AD-0000049-01
Frostschutz mit einem Außenfühler
Die Heizungsanlage kann auch mit einem Außenfühler vor dem Einfrieren
geschützt werden. Das Heizungsventil im frostempfindlichen Raum muss
geöffnet sein.
1. Den Außenfühler an die Klemmen Tout der Klemmleiste anschlie
ßen.
Mit einem Außenfühler erfolgt der Frostschutz auf folgende Weise:
Bei einer Außentemperatur von unter -10 °C (kann über Parameter
eingestellt werden) wird die Zirkulationspumpe eingeschaltet.
Bei einer Außentemperatur von über -10 °C (kann über Parameter
eingestellt werden) läuft die Zirkulationspumpe weiter und wird dann
ausgeschaltet.
Anschluss eines Außenfühlers
Ba Außenfühler
Ein Außenfühler kann an die Tout-Klemmen der Klemmleiste (Zubehör)
Ba
angeschlossen werden. Bei einem Ein-/Aus-Thermostat reguliert der Heiz
kessel die Temperatur mit dem Sollwert der internen Heizkennlinie (F). Die
interne Heizkennlinie kann mit verschiedenen Parametereinstellungen ge
ändert werden.
1. Das zweiadrige Kabel an die Tout-Klemmen der Klemmleiste an
schließen.
Hinweis:
Dieser Außenfühler kann auch mit dem OpenTherm-Regler ver
wendet werden. In diesem Fall muss die erforderliche interne
Heizkennlinie auf dem Regler eingestellt werden.
AD-0000048-01
7646924 - v.02 – 22092016
TH-2679 V2.0 07/17
