Anschlüsse - Paradigma Modula NT 10 Installations- Und Wartungsanleitung

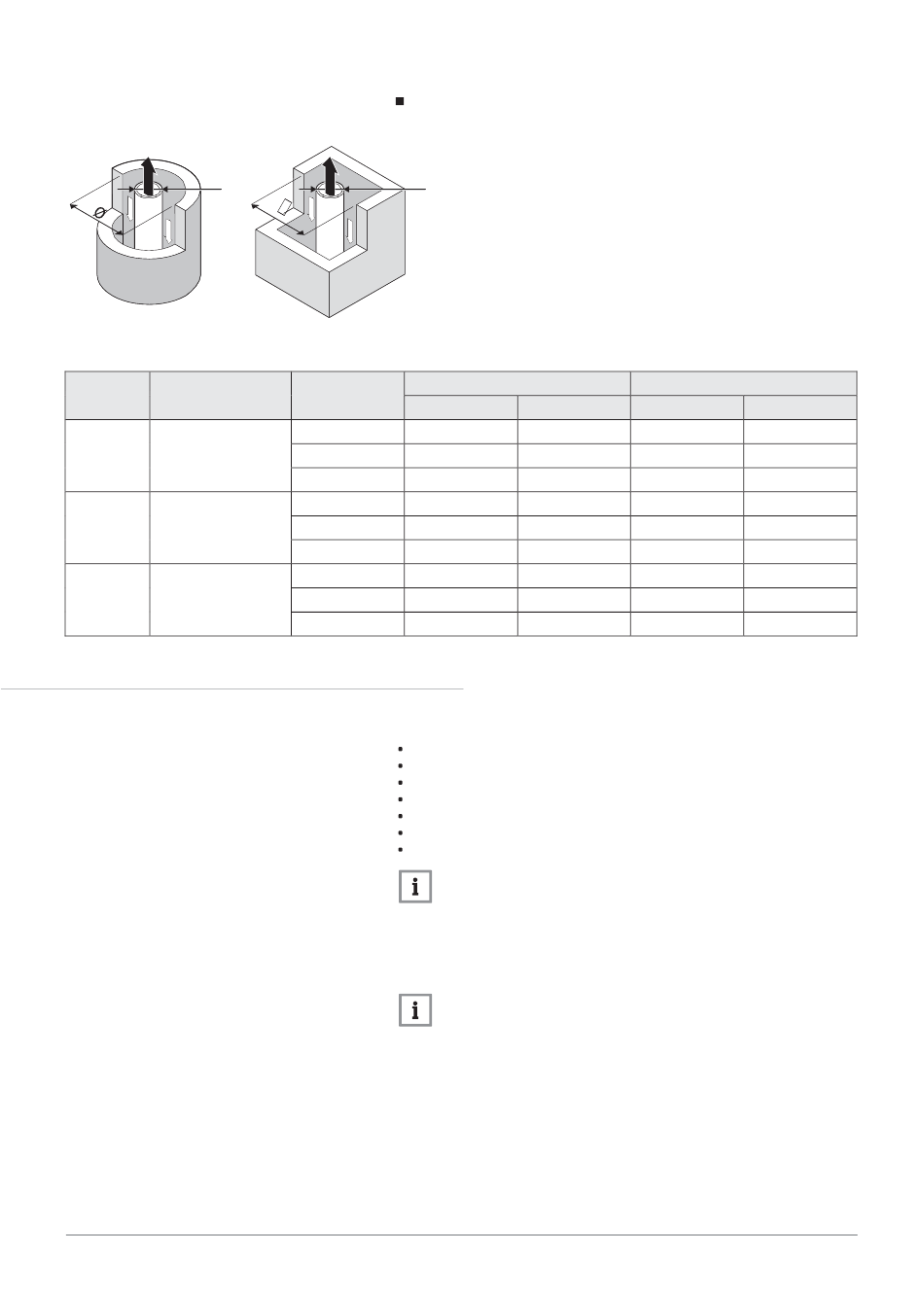

Abb.23 Mindestabmessungen des Schachts oder Kanals
D
Tab.13 Mindestabmessungen des Schachts oder Kanals
Typ Ausführung
C
Starr
93
C
Flexibel
93
C
Konzentrisch
93
7646924 - v.02 – 22092016 TH-2679 V2.0 07/17
Abmessungen des Schachts
D
AD-3000330-01
Durchmesser
Ohne Luftzufuhr
(D)
Ø Kanal
60 mm 110 mm
80 mm 130 mm
100 mm 160 mm
60 mm 110 mm
80 mm 130 mm
100 mm 160 mm
60/100 mm 120 mm
80/125 mm 145 mm
100/150 mm 170 mm
6.5.2 Anschlüsse
Ablaufsysteme (Dach- und Außenwanddurchführung) müssen von den fol­
genden Herstellern bereitgestellt werden:
Centrotherm
Cox Geelen
Muelink & Grol
Natalini
Poujoulat
Skoberne
Ubbink
Hinweis:
Wenn aufgrund der gesetzlichen Bestimmungen ein Drahtgitter
montiert werden muss, ein geeignetes Drahtgitter aus Edelstahl
verwenden.
Heizkessel-spezifische Sätze für Dach- und Außenwanddurchführungen
sind auch erhältlich.
Hinweis:
Kontaktieren Sie uns für weitere Informationen.
Mit Luftzufuhr
□ Kanal Ø Kanal
110 x 110 mm 120 mm
130 x 130 mm 140 mm
160 x 160 mm 170 mm
110 x 110 mm 120 mm
130 x 130 mm 145 mm
160 x 160 mm 170 mm
120 x 120 mm 120 mm
145 x 145 mm 145 mm
170 x 170 mm 170 mm
6 Installation
□ Kanal
110 x 110 mm
130 x 130 mm
160 x 160 mm
110 x 110 mm
130 x 130 mm
160 x 160 mm
120 x 120 mm
145 x 145 mm
170 x 170 mm
33
