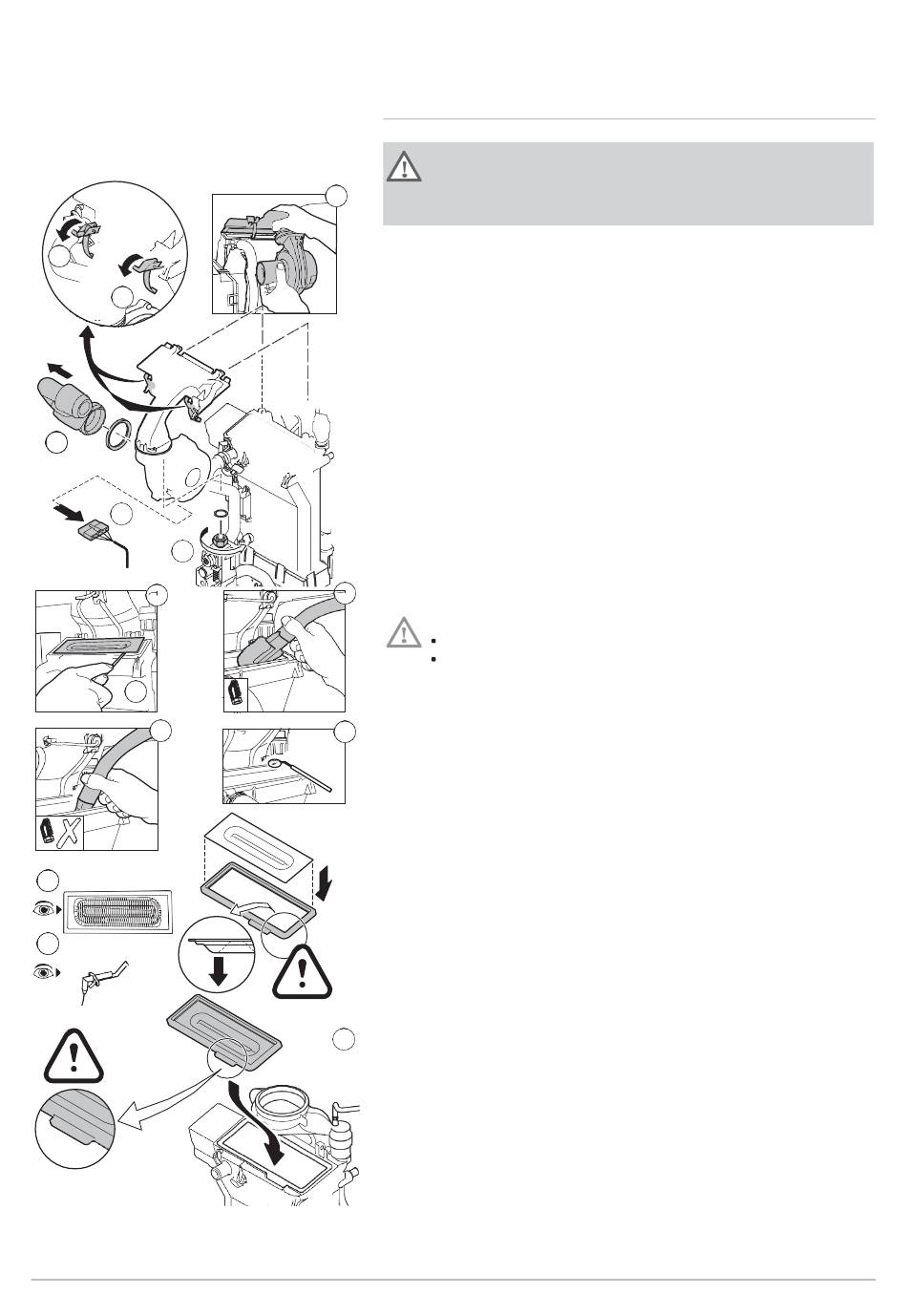

Abb.64 Überprüfung des Brenners und Rei
nigung des Wärmetauschers
4
4
1
3
X91
2
6
8
10
11
7646924 - v.02 – 22092016
5
7
9
12
AD-0000331-01
TH-2679 V2.0 07/17
10.2.1 Überprüfung des Brenners und Reinigung des Wärmetau
0
schers
Warnung
Eine Reinigung des Kondensatsammlers ist nicht erforderlich. Un
ter keinen Umständen den Kondensatsammler entfernen, da er
nicht wieder montiert werden kann.
1. Die Luftzufuhrleitung am Venturi entfernen.
2. Die obere Mutter der Gasventilbaugruppe abschrauben.
3. Den Stecker unter dem Gebläse lösen.
4. Die 2 Klemmen lösen, mit denen die Gebläse-/Mischbogeneinheit
am Wärmetauscher befestigt ist.
5. Das Gebläse zusammen mit der Mischbogeneinheit ausbauen.
6. Den Brenner aus dem Wärmetauscher herausheben.
7. Den oberen Teil des Wärmetauschers (Feuerraum) mit einem
Staubsauger, der mit einer speziellen Saugdüse ausgestattet ist
(Option), reinigen.
8. Nochmals in der Tiefe ohne die obere Bürste des Aufsatzes absau
gen.
9. Überprüfen (z. B. mit einem Spiegel), ob sichtbare Verunreinigungen
zurückgeblieben sind. Wenn ja, diese mit dem Staubsauger entfer
nen.
10. Überprüfen, dass die Abdeckung des ausgebauten Brenners frei
von Rissen und/oder Schäden ist. Anderenfalls den Brenner austau
schen.
11. Zünd- und Ionisationselektrode überprüfen.
12. Die Einheit in umgekehrter Reihenfolge wieder montieren.
Achtung!
Den Gebläsestecker wieder anschließen.
Überprüfen, ob die Dichtung korrekt zwischen dem Mischbogen
und dem Wärmetauscher angebracht ist. (Völlig flach in der ent
sprechenden Rille bedeutet Dichtheit).
13. Die Gashähne öffnen und den elektrischen Anschluss des Heizkes
sels wiederherstellen.
10 Wartung
69
