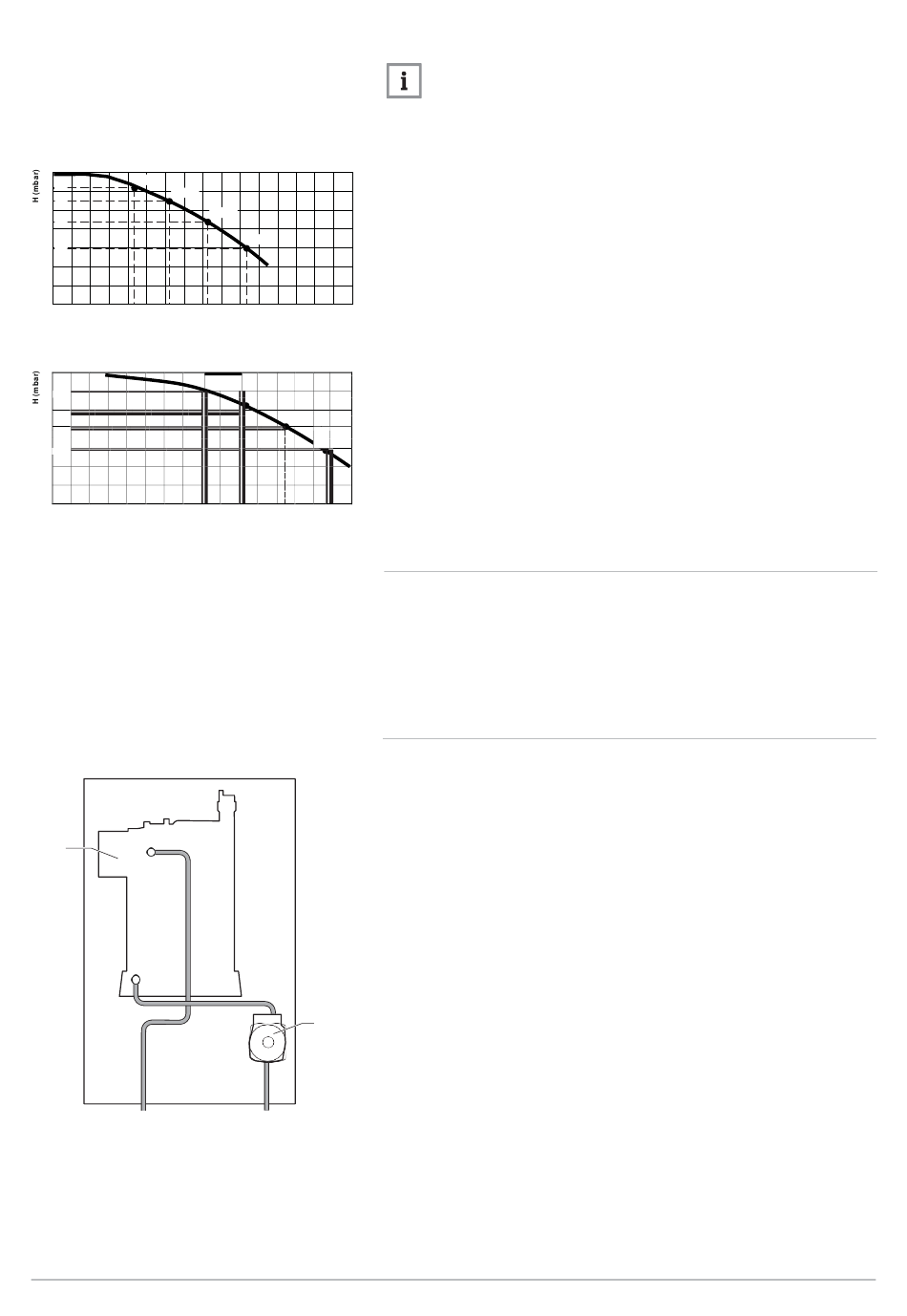

Wasserumlauf; Blockdiagramm - Paradigma Modula NT 10 Installations- Und Wartungsanleitung

Abb.3 Modula NT 10 - 10 ULV - 15 - 15
ULV - 25 - 25 ULV - 28 C
700
10 kW
615
15 kW
600
545
500
435
400
300
295
200
100
0
0 200 400 600 800
437 623 830
Abb.4 Modula NT 35
700
606
600
530
500
400
300
291
200
100
0
0 200 400 600 800
Abb.5 Modula NT 10 - 15 - 25
1
2
7646924 - v.02 – 22092016 TH-2679 V2.0 07/17
20 kW
25 kW
1000 1200 1400 1600
1037
Q (l/h)
AD-3000760-01
20 kW
25 kW
30 kW
35 kW
1000 1200 1400 1600
835 1038 1252 1465
Q (l/h)
AD-3000751-01
4
3
AD-0000238-01
Hinweis:
Der Modula NT 10 - 10 ULV - 15 - 15 ULV - 25 - 25 ULV - 28 C -
35 ist mit einer Umwälzpumpe ausgestattet.
H Pumpen-Förderhöhe ZH
Q Wasserumlauf
H Pumpen-Förderhöhe ZH
Q Wasserumlauf

4.2.10 Wasserumlauf

Die modulierende Regelung des Heizkessels begrenzt den maximalen
Temperaturunterschied zwischen der Vorlauf- und der Rücklauftemperatur
sowie den maximalen Anstiegsgeschwindigkeit der Vorlauftemperatur. Au­
ßerdem ist ein Wärmetauscher-Temperatursensor montiert, um den mini­
malen Wasserdurchfluss zu überwachen. Daraus resultiert, dass der Heiz­
kessel praktisch nicht von zu wenig Wasserdurchlauf beeinflusst wird.

4.2.11 Blockdiagramm

1 Wärmetauscher (ZH)
2 Heizungsvorlauf
3 Heizungsrücklauf
4 Zirkulationspumpe (ZH)
4 Produktbeschreibung
21
