6 Installation

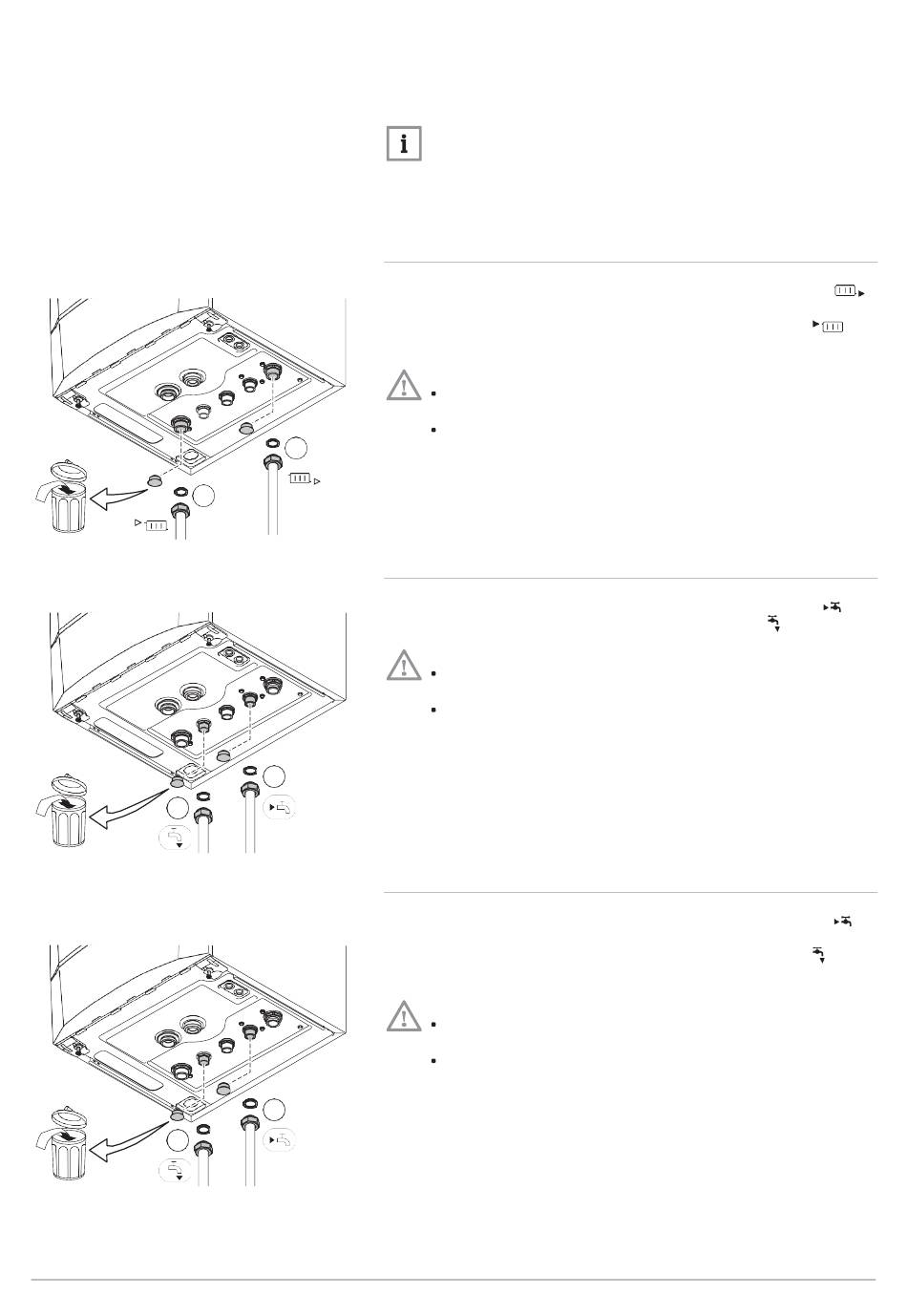

Abb.18 Anschluss des ZH-Vorlaufs
2
Abb.19 Trinkwasserseitige Anschlüsse
2
Abb.20 Anschließen des sekundären Heiz­
kreises
2
30
werden von der Installation stammende Rückstände (Schweißschlacke, Fi­
xiermittel usw.) und Ansammlungen von Schmutz (Schlamm, Matsch) ent­
fernt.
Hinweis:
Die ZH-Anlage mit einer Wassermenge spülen, die wenigsten der
dreifachen Menge des Volumens der ZH-Anlage entspricht. Die
Trinkwasserrohre mindestens mit dem 20-fachen Leitungsvolu­
men spülen.
6.3.2 Anschließen des Heizkreises
1. Die Rücklaufleitung für ZH-Wasser am ZH-Rücklaufanschluss
anbringen.
2. Die Vorlaufleitung für ZH-Wasser am ZH-Vorlaufanschluss
bringen.
Achtung!
1
AD-0000244-02
6.3.3 Trinkwasserseitige Anschlüsse
1. Den Kaltwasserzulauf am Kaltwasseranschluss anschließen
2. Den Warmwasserablauf am Warmwasseranschluss
Achtung!
1
AD-0000243-02
6.3.4 Anschließen des sekundären Heizkreises
1. Die Rücklaufleitung für ZH-Wasser am ZH-Rücklaufanschluss
anbringen.
2. Die Vorlaufleitung für ZH-Wasser am ZH-Vorlaufanschluss
gen.
Achtung!
1
AD-0000243-02
Eventuelle Schweißarbeiten in angemessenem Abstand zum
Kessel durchführen, oder bevor der Kessel montiert wird.
Bei Verwendung synthetischer Leitungen die Anweisungen (be­
treffend des Anschlusses) des Herstellers beachten.
Eventuelle Schweißarbeiten in angemessenem Abstand zum
Kessel durchführen, oder bevor der Kessel montiert wird.
Bei Verwendung synthetischer Leitungen die Anweisungen (be­
treffend des Anschlusses) des Herstellers beachten.
Eventuelle Schweißarbeiten in angemessenem Abstand zum
Kessel durchführen, oder bevor der Kessel montiert wird.
Bei Verwendung synthetischer Leitungen die Anweisungen (be­
treffend des Anschlusses) des Herstellers beachten.
7646924 - v.02 – 22092016
an­
.
anschließen.
anbrin­
