Installation
6.1
Allgemeines
6.2
Vorbereitung

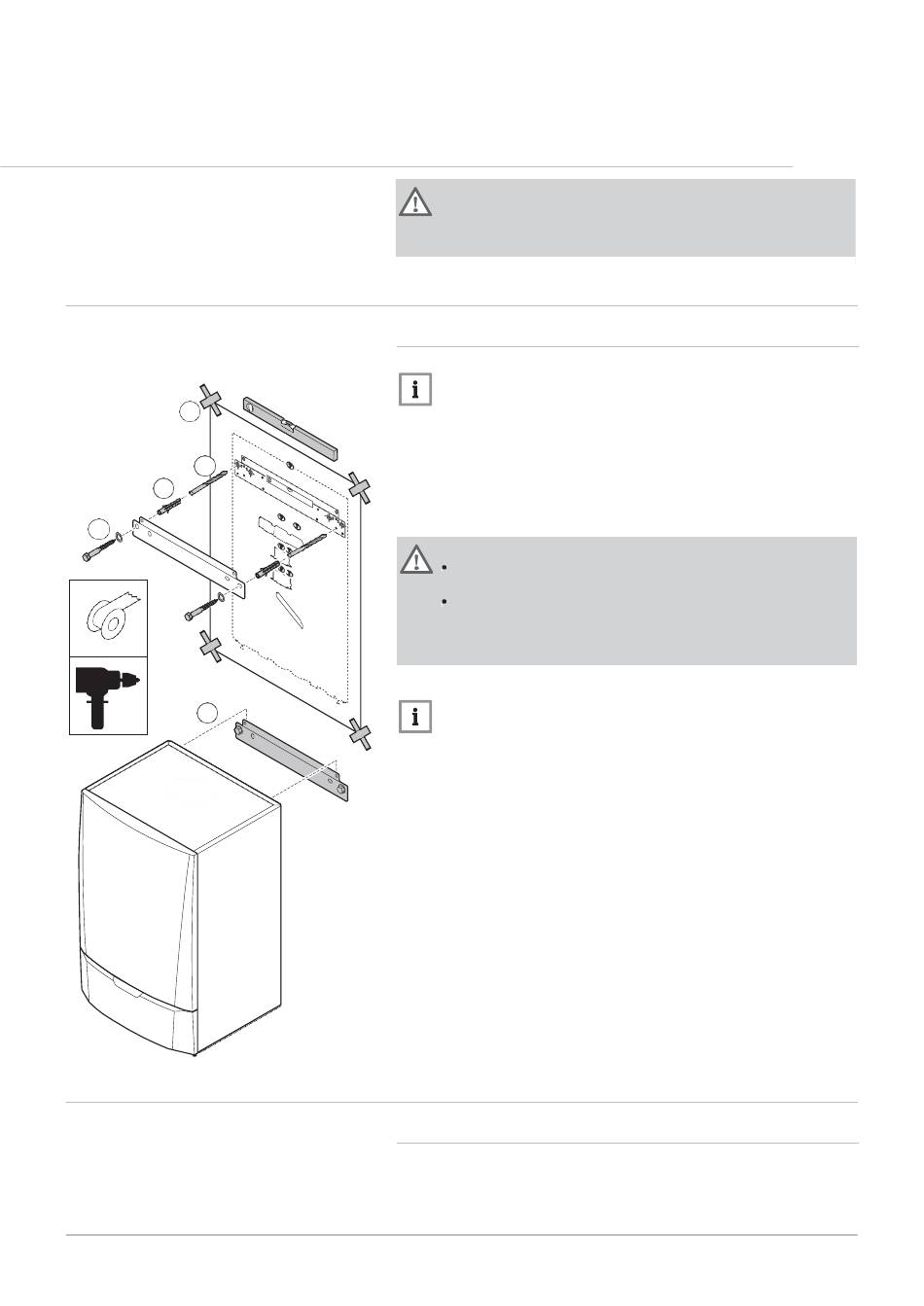

Abb.17 Montage des Heizkessels
1
2
3
4
5
6.3
Hydraulische Anschlüsse
7646924 - v.02 – 22092016
TH-2679 V2.0 07/17
Warnung
Der Heizkessel muss von einem qualifizierten Heizungsfachmann
unter Einhaltung der vor Ort geltenden Vorschriften installiert wer
den.
6.2.1 Positionierung des Heizkessels
Hinweis:
Die Anbringung des Montagerahmens (Zubehör) ist in den ent
sprechenden Montageanweisungen beschrieben.
Die Montagehalterung auf der Rückseite der Verkleidung kann verwendet
werden, um den Heizkessel direkt am Aufhängebügel zu montieren.
Der Heizkessel wird mit einer Montageschablone geliefert.
1. Mittels Klebestreifen die Montageschablone des Heizkessels an der
Wand befestigen.
Warnung
Eine Wasserwaage benutzen, um zu überprüfen, ob die Monta
geschablone genau waagrecht hängt.
Den Heizkessel vor Baustaub schützen und die Abgasstutzen-
sowie die Luftzufuhranschlusspunkte abdecken. Diese Abde
ckung nur entfernen, um die entsprechenden Anschlüsse zu
montieren.
2. Zwei Löcher mit 10 mm Durchmesser bohren.
Hinweis:
Die zusätzlichen Löcher sind für den Fall gedacht, dass eines der
beiden Befestigungslöcher nicht für die ordnungsgemäße Befesti
gung der Dübel geeignet ist.
3. Die Dübel mit 10 mm Durchmesser anbringen.
4. Die Montageschiene an der Wand mit den mitgelieferten Schrauben
mit 8 mm Durchmesser befestigen.
5. Den Heizkessel am Aufhängebügel aufhängen.
AD-0000018-01
6.3.1 Spülen der Anlage
Bevor ein neuer ZH-Heizkessel an eine bestehende oder neue Anlage an
geschlossen werden kann, muss die gesamte Anlage gründlich gereinigt
und gespült werden. Dieser Schritt ist äußerst wichtig. Durch das Spülen
6 Installation
29
