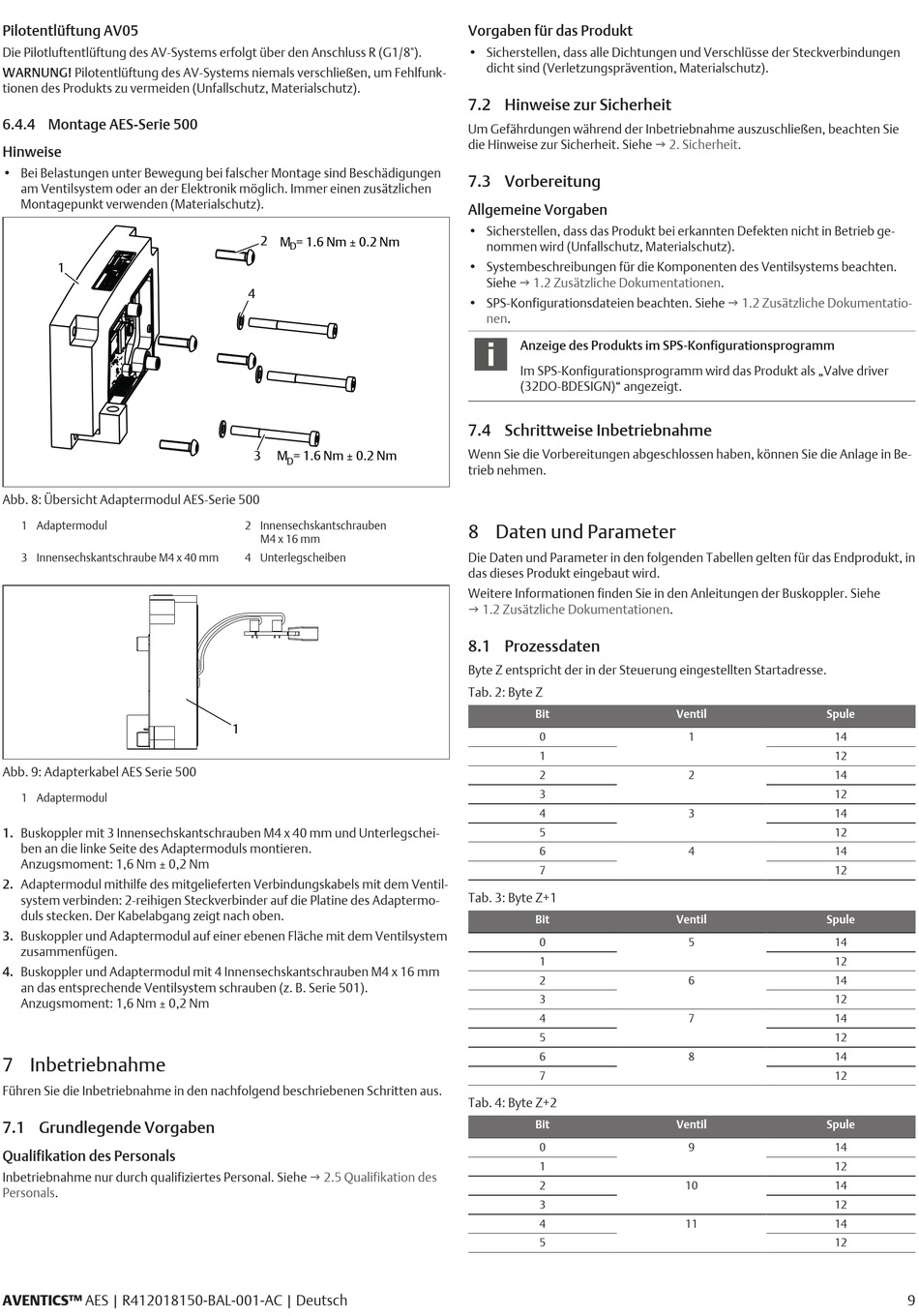

Pilotentlüftung AV05
Die Pilotluftentlüftung des AV-Systems erfolgt über den Anschluss R (G1/8").
WARNUNG! Pilotentlüftung des AV-Systems niemals verschließen, um Fehlfunk-
tionen des Produkts zu vermeiden (Unfallschutz, Materialschutz).
6.4.4 Montage AES-Serie 500
Hinweise
• Bei Belastungen unter Bewegung bei falscher Montage sind Beschädigungen
am Ventilsystem oder an der Elektronik möglich. Immer einen zusätzlichen
Montagepunkt verwenden (Materialschutz).
1
Abb. 8: Übersicht Adaptermodul AES-Serie 500
1 Adaptermodul
3 Innensechskantschraube M4 x 40 mm
Abb. 9: Adapterkabel AES Serie 500
1 Adaptermodul
1. Buskoppler mit 3 Innensechskantschrauben M4 x 40 mm und Unterlegschei-
ben an die linke Seite des Adaptermoduls montieren.
Anzugsmoment: 1,6 Nm ± 0,2 Nm
2. Adaptermodul mithilfe des mitgelieferten Verbindungskabels mit dem Ventil-
system verbinden: 2-reihigen Steckverbinder auf die Platine des Adaptermo-
duls stecken. Der Kabelabgang zeigt nach oben.
3. Buskoppler und Adaptermodul auf einer ebenen Fläche mit dem Ventilsystem
zusammenfügen.
4. Buskoppler und Adaptermodul mit 4 Innensechskantschrauben M4 x 16 mm
an das entsprechende Ventilsystem schrauben (z. B. Serie 501).
Anzugsmoment: 1,6 Nm ± 0,2 Nm
7 Inbetriebnahme
Führen Sie die Inbetriebnahme in den nachfolgend beschriebenen Schritten aus.
7.1 Grundlegende Vorgaben
Qualifikation des Personals
Inbetriebnahme nur durch qualifiziertes Personal. Siehe
Personals.
AVENTICS™ AES | R412018150-BAL-001-AC | Deutsch
2
M = 1.6 Nm ± 0.2 Nm
D
4
3
M = 1.6 Nm ± 0.2 Nm
D
2 Innensechskantschrauben
M4 x 16 mm
4 Unterlegscheiben
1
g 2.5 Qualifikation des
Vorgaben für das Produkt
• Sicherstellen, dass alle Dichtungen und Verschlüsse der Steckverbindungen
dicht sind (Verletzungsprävention, Materialschutz).
7.2 Hinweise zur Sicherheit
Um Gefährdungen während der Inbetriebnahme auszuschließen, beachten Sie
die Hinweise zur Sicherheit. Siehe g 2. Sicherheit.
7.3 Vorbereitung
Allgemeine Vorgaben
• Sicherstellen, dass das Produkt bei erkannten Defekten nicht in Betrieb ge-
nommen wird (Unfallschutz, Materialschutz).
• Systembeschreibungen für die Komponenten des Ventilsystems beachten.
Siehe
g 1.2 Zusätzliche
Dokumentationen.
• SPS-Konfigurationsdateien beachten. Siehe
nen.
Anzeige des Produkts im SPS-Konfigurationsprogramm
Im SPS-Konfigurationsprogramm wird das Produkt als „Valve driver
(32DO-BDESIGN)" angezeigt.
7.4 Schrittweise Inbetriebnahme
Wenn Sie die Vorbereitungen abgeschlossen haben, können Sie die Anlage in Be-
trieb nehmen.
8 Daten und Parameter
Die Daten und Parameter in den folgenden Tabellen gelten für das Endprodukt, in
das dieses Produkt eingebaut wird.
Weitere Informationen finden Sie in den Anleitungen der Buskoppler. Siehe
g 1.2 Zusätzliche
Dokumentationen.
8.1 Prozessdaten
Byte Z entspricht der in der Steuerung eingestellten Startadresse.
Tab. 2: Byte Z
Bit
0
1
2
3
4
5
6
7
Tab. 3: Byte Z+1
Bit
0
1
2
3
4
5
6
7
Tab. 4: Byte Z+2
Bit
0
1
2
3
4
5
g 1.2 Zusätzliche Dokumentatio-
Ventil
Spule
1
14
12
2
14
12
3
14
12
4
14
12
Ventil
Spule
5
14
12
6
14
12
7
14
12
8
14
12
Ventil
Spule
9
14
12
10
14
12
11
14
12
9
