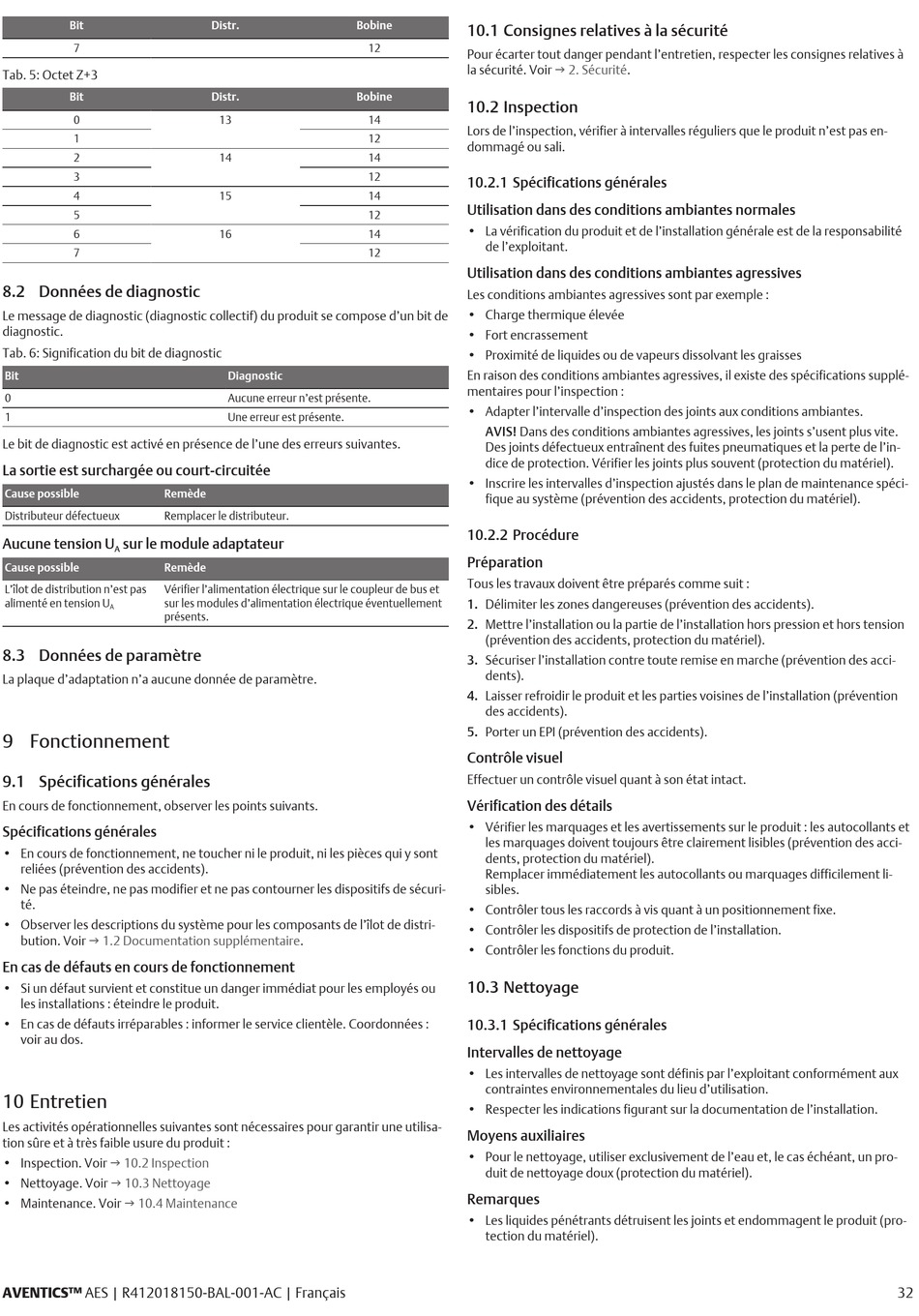

Bit
7
Tab. 5: Octet Z+3
Bit
0
1
2
3
4
5
6
7
8.2 Données de diagnostic
Le message de diagnostic (diagnostic collectif) du produit se compose d'un bit de
diagnostic.
Tab. 6: Signification du bit de diagnostic
Bit
0
1
Le bit de diagnostic est activé en présence de l'une des erreurs suivantes.
La sortie est surchargée ou court-circuitée
Cause possible Remède
Distributeur défectueux Remplacer le distributeur.
Aucune tension U sur le module adaptateur
A
Cause possible Remède
L'îlot de distribution n'est pas Vérifier l'alimentation électrique sur le coupleur de bus et
alimenté en tension U sur les modules d'alimentation électrique éventuellement
A
présents.
8.3 Données de paramètre
La plaque d'adaptation n'a aucune donnée de paramètre.

9 Fonctionnement

9.1 Spécifications générales
En cours de fonctionnement, observer les points suivants.
Spécifications générales
• En cours de fonctionnement, ne toucher ni le produit, ni les pièces qui y sont
reliées (prévention des accidents).
• Ne pas éteindre, ne pas modifier et ne pas contourner les dispositifs de sécuri-
té.
• Observer les descriptions du système pour les composants de l'îlot de distri-
bution. Voir g 1.2 Documentation
En cas de défauts en cours de fonctionnement
• Si un défaut survient et constitue un danger immédiat pour les employés ou
les installations : éteindre le produit.
• En cas de défauts irréparables : informer le service clientèle. Coordonnées :
voir au dos.

10 Entretien

Les activités opérationnelles suivantes sont nécessaires pour garantir une utilisa-
tion sûre et à très faible usure du produit :
• Inspection. Voir g 10.2 Inspection
• Nettoyage. Voir g 10.3 Nettoyage
• Maintenance. Voir g 10.4 Maintenance
AVENTICS™ AES | R412018150-BAL-001-AC | Français
Distr. Bobine
12
Distr. Bobine
13 14
12
14 14
12
15 14
12
16 14
12
Diagnostic
Aucune erreur n'est présente.
Une erreur est présente.
supplémentaire.
10.1 Consignes relatives à la sécurité
Pour écarter tout danger pendant l'entretien, respecter les consignes relatives à
la sécurité. Voir g 2. Sécurité.

10.2 Inspection

Lors de l'inspection, vérifier à intervalles réguliers que le produit n'est pas en-
dommagé ou sali.
10.2.1 Spécifications générales
Utilisation dans des conditions ambiantes normales
• La vérification du produit et de l'installation générale est de la responsabilité
de l'exploitant.
Utilisation dans des conditions ambiantes agressives
Les conditions ambiantes agressives sont par exemple :
• Charge thermique élevée
• Fort encrassement
• Proximité de liquides ou de vapeurs dissolvant les graisses
En raison des conditions ambiantes agressives, il existe des spécifications supplé-
mentaires pour l'inspection :
• Adapter l'intervalle d'inspection des joints aux conditions ambiantes.
AVIS! Dans des conditions ambiantes agressives, les joints s'usent plus vite.
Des joints défectueux entraînent des fuites pneumatiques et la perte de l'in-
dice de protection. Vérifier les joints plus souvent (protection du matériel).
• Inscrire les intervalles d'inspection ajustés dans le plan de maintenance spéci-
fique au système (prévention des accidents, protection du matériel).
10.2.2 Procédure
Préparation
Tous les travaux doivent être préparés comme suit :
1. Délimiter les zones dangereuses (prévention des accidents).
2. Mettre l'installation ou la partie de l'installation hors pression et hors tension
(prévention des accidents, protection du matériel).
3. Sécuriser l'installation contre toute remise en marche (prévention des acci-
dents).
4. Laisser refroidir le produit et les parties voisines de l'installation (prévention
des accidents).
5. Porter un EPI (prévention des accidents).
Contrôle visuel
Effectuer un contrôle visuel quant à son état intact.
Vérification des détails
• Vérifier les marquages et les avertissements sur le produit : les autocollants et
les marquages doivent toujours être clairement lisibles (prévention des acci-
dents, protection du matériel).
Remplacer immédiatement les autocollants ou marquages difficilement li-
sibles.
• Contrôler tous les raccords à vis quant à un positionnement fixe.
• Contrôler les dispositifs de protection de l'installation.
• Contrôler les fonctions du produit.

10.3 Nettoyage

10.3.1 Spécifications générales
Intervalles de nettoyage
• Les intervalles de nettoyage sont définis par l'exploitant conformément aux
contraintes environnementales du lieu d'utilisation.
• Respecter les indications figurant sur la documentation de l'installation.
Moyens auxiliaires
• Pour le nettoyage, utiliser exclusivement de l'eau et, le cas échéant, un pro-
duit de nettoyage doux (protection du matériel).
Remarques
• Les liquides pénétrants détruisent les joints et endommagent le produit (pro-
tection du matériel).
