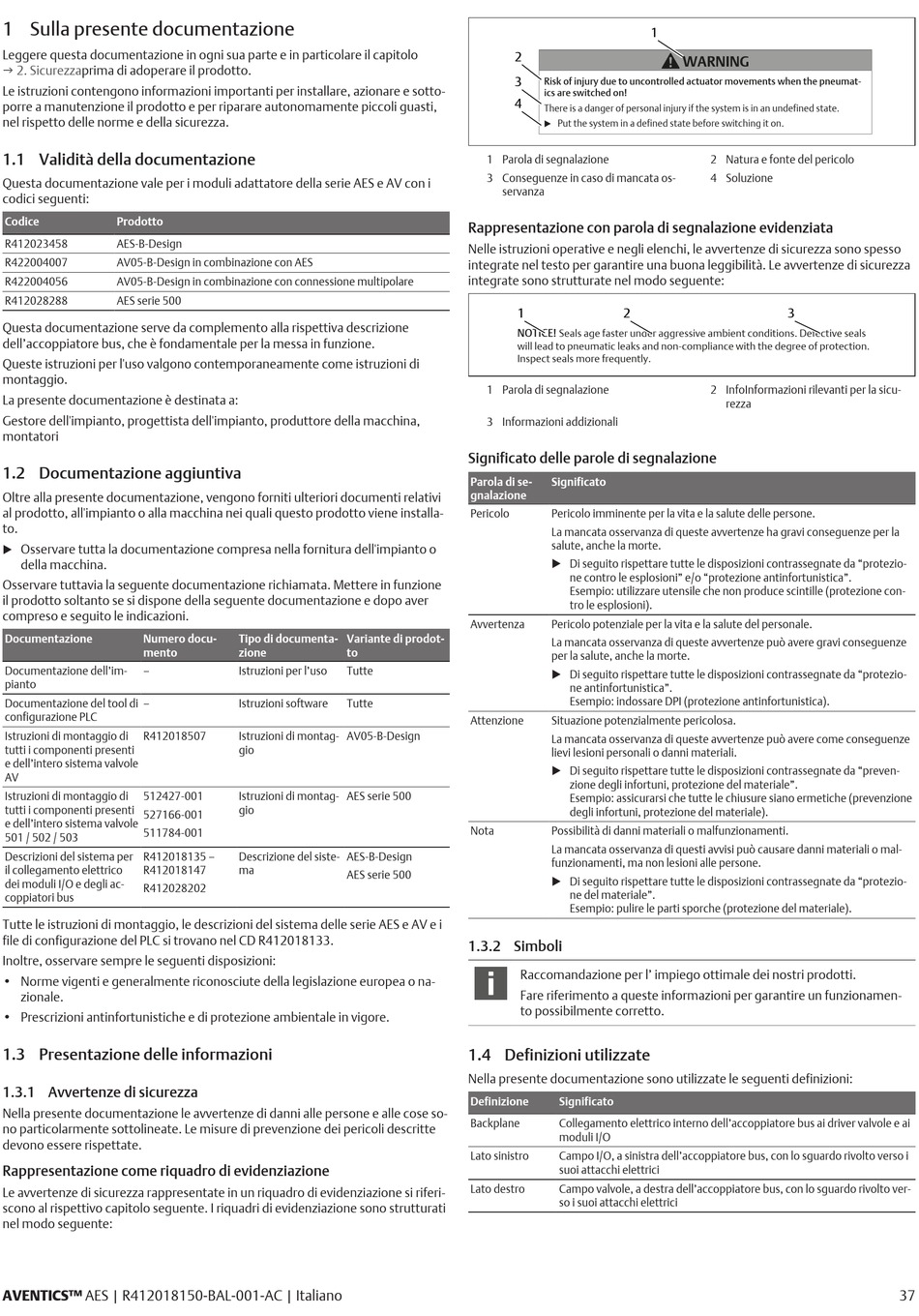

1 Sulla presente documentazione

Leggere questa documentazione in ogni sua parte e in particolare il capitolo
g 2. Sicurezzaprima di adoperare il prodotto.
Le istruzioni contengono informazioni importanti per installare, azionare e sotto-
porre a manutenzione il prodotto e per riparare autonomamente piccoli guasti,
nel rispetto delle norme e della sicurezza.
1.1 Validità della documentazione
Questa documentazione vale per i moduli adattatore della serie AES e AV con i
codici seguenti:
Codice
Prodotto
R412023458
AES-B-Design
R422004007
AV05-B-Design in combinazione con AES
R422004056
AV05-B-Design in combinazione con connessione multipolare
R412028288
AES serie 500
Questa documentazione serve da complemento alla rispettiva descrizione
dell'accoppiatore bus, che è fondamentale per la messa in funzione.
Queste istruzioni per l'uso valgono contemporaneamente come istruzioni di
montaggio.
La presente documentazione è destinata a:
Gestore dell'impianto, progettista dell'impianto, produttore della macchina,
montatori

1.2 Documentazione aggiuntiva

Oltre alla presente documentazione, vengono forniti ulteriori documenti relativi
al prodotto, all'impianto o alla macchina nei quali questo prodotto viene installa-
to.
Osservare tutta la documentazione compresa nella fornitura dell'impianto o
u
della macchina.
Osservare tuttavia la seguente documentazione richiamata. Mettere in funzione
il prodotto soltanto se si dispone della seguente documentazione e dopo aver
compreso e seguito le indicazioni.
Documentazione
Numero docu-
mento
Documentazione dell'im-
pianto
Documentazione del tool di
configurazione PLC
Istruzioni di montaggio di
R412018507
tutti i componenti presenti
e dell'intero sistema valvole
AV
Istruzioni di montaggio di
512427-001
tutti i componenti presenti
527166-001
e dell'intero sistema valvole
511784-001
501 / 502 / 503
Descrizioni del sistema per
R412018135 –
il collegamento elettrico
R412018147
dei moduli I/O e degli ac-
R412028202
coppiatori bus
Tutte le istruzioni di montaggio, le descrizioni del sistema delle serie AES e AV e i
file di configurazione del PLC si trovano nel CD R412018133.
Inoltre, osservare sempre le seguenti disposizioni:
• Norme vigenti e generalmente riconosciute della legislazione europea o na-
zionale.
• Prescrizioni antinfortunistiche e di protezione ambientale in vigore.

1.3 Presentazione delle informazioni

1.3.1 Avvertenze di sicurezza

Nella presente documentazione le avvertenze di danni alle persone e alle cose so-
no particolarmente sottolineate. Le misure di prevenzione dei pericoli descritte
devono essere rispettate.
Rappresentazione come riquadro di evidenziazione
Le avvertenze di sicurezza rappresentate in un riquadro di evidenziazione si riferi-
scono al rispettivo capitolo seguente. I riquadri di evidenziazione sono strutturati
nel modo seguente:
AVENTICS™ AES | R412018150-BAL-001-AC | Italiano
Tipo di documenta-
Variante di prodot-
zione
to
Istruzioni per l'uso
Tutte
Istruzioni software
Tutte
Istruzioni di montag-
AV05-B-Design
gio
Istruzioni di montag-
AES serie 500
gio
Descrizione del siste-
AES-B-Design
ma
AES serie 500
2
Risk of injury due to uncontrolled actuator movements when the pneumat-
3
ics are switched on!
4
There is a danger of personal injury if the system is in an undefined state.
Put the system in a defined state before switching it on.
1 Parola di segnalazione
3 Conseguenze in caso di mancata os-
servanza
Rappresentazione con parola di segnalazione evidenziata
Nelle istruzioni operative e negli elenchi, le avvertenze di sicurezza sono spesso
integrate nel testo per garantire una buona leggibilità. Le avvertenze di sicurezza
integrate sono strutturate nel modo seguente:
1
2
NOTICE! Seals age faster under aggressive ambient conditions. Defective seals
will lead to pneumatic leaks and non-compliance with the degree of protection.
Inspect seals more frequently.
1 Parola di segnalazione
3 Informazioni addizionali
Significato delle parole di segnalazione
Parola di se-
Significato
gnalazione
Pericolo
Pericolo imminente per la vita e la salute delle persone.
La mancata osservanza di queste avvertenze ha gravi conseguenze per la
salute, anche la morte.
u Di seguito rispettare tutte le disposizioni contrassegnate da "protezio-
ne contro le esplosioni" e/o "protezione antinfortunistica".
Esempio: utilizzare utensile che non produce scintille (protezione con-
tro le esplosioni).
Avvertenza
Pericolo potenziale per la vita e la salute del personale.
La mancata osservanza di queste avvertenze può avere gravi conseguenze
per la salute, anche la morte.
u Di seguito rispettare tutte le disposizioni contrassegnate da "protezio-
ne antinfortunistica".
Esempio: indossare DPI (protezione antinfortunistica).
Attenzione
Situazione potenzialmente pericolosa.
La mancata osservanza di queste avvertenze può avere come conseguenze
lievi lesioni personali o danni materiali.
u Di seguito rispettare tutte le disposizioni contrassegnate da "preven-
zione degli infortuni, protezione del materiale".
Esempio: assicurarsi che tutte le chiusure siano ermetiche (prevenzione
degli infortuni, protezione del materiale).
Nota
Possibilità di danni materiali o malfunzionamenti.
La mancata osservanza di questi avvisi può causare danni materiali o mal-
funzionamenti, ma non lesioni alle persone.
u Di seguito rispettare tutte le disposizioni contrassegnate da "protezio-
ne del materiale".
Esempio: pulire le parti sporche (protezione del materiale).

1.3.2 Simboli

Raccomandazione per l' impiego ottimale dei nostri prodotti.
Fare riferimento a queste informazioni per garantire un funzionamen-
to possibilmente corretto.

1.4 Definizioni utilizzate

Nella presente documentazione sono utilizzate le seguenti definizioni:
Definizione
Significato
Backplane
Collegamento elettrico interno dell'accoppiatore bus ai driver valvole e ai
moduli I/O
Lato sinistro
Campo I/O, a sinistra dell'accoppiatore bus, con lo sguardo rivolto verso i
suoi attacchi elettrici
Lato destro
Campo valvole, a destra dell'accoppiatore bus, con lo sguardo rivolto ver-
so i suoi attacchi elettrici
1
WARNING
2 Natura e fonte del pericolo
4 Soluzione
3
2 InfoInformazioni rilevanti per la sicu-
rezza
37
