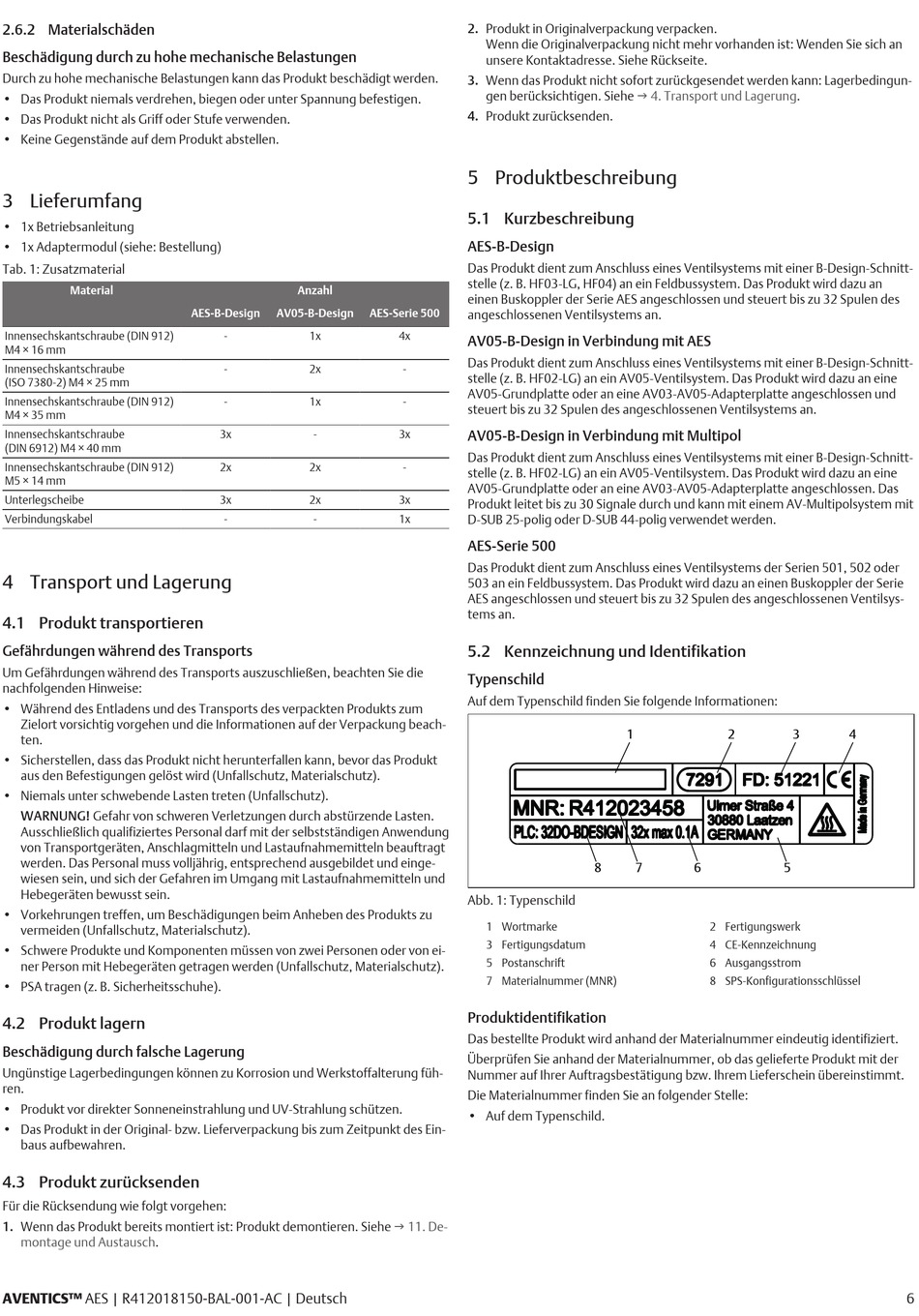

2.6.2 Materialschäden
Beschädigung durch zu hohe mechanische Belastungen
Durch zu hohe mechanische Belastungen kann das Produkt beschädigt werden.
• Das Produkt niemals verdrehen, biegen oder unter Spannung befestigen.
• Das Produkt nicht als Griff oder Stufe verwenden.
• Keine Gegenstände auf dem Produkt abstellen.

3 Lieferumfang

• 1x Betriebsanleitung
• 1x Adaptermodul (siehe: Bestellung)
Tab. 1: Zusatzmaterial
Material
Innensechskantschraube (DIN 912)
M4 × 16 mm
Innensechskantschraube
(ISO 7380-2) M4 × 25 mm
Innensechskantschraube (DIN 912)
M4 × 35 mm
Innensechskantschraube
(DIN 6912) M4 × 40 mm
Innensechskantschraube (DIN 912)
M5 × 14 mm
Unterlegscheibe
Verbindungskabel

4 Transport und Lagerung

4.1 Produkt transportieren

Gefährdungen während des Transports
Um Gefährdungen während des Transports auszuschließen, beachten Sie die
nachfolgenden Hinweise:
• Während des Entladens und des Transports des verpackten Produkts zum
Zielort vorsichtig vorgehen und die Informationen auf der Verpackung beach-
ten.
• Sicherstellen, dass das Produkt nicht herunterfallen kann, bevor das Produkt
aus den Befestigungen gelöst wird (Unfallschutz, Materialschutz).
• Niemals unter schwebende Lasten treten (Unfallschutz).
WARNUNG! Gefahr von schweren Verletzungen durch abstürzende Lasten.
Ausschließlich qualifiziertes Personal darf mit der selbstständigen Anwendung
von Transportgeräten, Anschlagmitteln und Lastaufnahmemitteln beauftragt
werden. Das Personal muss volljährig, entsprechend ausgebildet und einge-
wiesen sein, und sich der Gefahren im Umgang mit Lastaufnahmemitteln und
Hebegeräten bewusst sein.
• Vorkehrungen treffen, um Beschädigungen beim Anheben des Produkts zu
vermeiden (Unfallschutz, Materialschutz).
• Schwere Produkte und Komponenten müssen von zwei Personen oder von ei-
ner Person mit Hebegeräten getragen werden (Unfallschutz, Materialschutz).
• PSA tragen (z. B. Sicherheitsschuhe).

4.2 Produkt lagern

Beschädigung durch falsche Lagerung
Ungünstige Lagerbedingungen können zu Korrosion und Werkstoffalterung füh-
ren.
• Produkt vor direkter Sonneneinstrahlung und UV-Strahlung schützen.
• Das Produkt in der Original- bzw. Lieferverpackung bis zum Zeitpunkt des Ein-
baus aufbewahren.
4.3 Produkt zurücksenden
Für die Rücksendung wie folgt vorgehen:
1. Wenn das Produkt bereits montiert ist: Produkt demontieren. Siehe
montage und Austausch.
AVENTICS™ AES | R412018150-BAL-001-AC | Deutsch
Anzahl
AES-B-Design AV05-B-Design
- 1x
- 2x
- 1x
3x -
2x 2x
3x 2x
- -
2. Produkt in Originalverpackung verpacken.
Wenn die Originalverpackung nicht mehr vorhanden ist: Wenden Sie sich an
unsere Kontaktadresse. Siehe Rückseite.
3. Wenn das Produkt nicht sofort zurückgesendet werden kann: Lagerbedingun-
gen berücksichtigen. Siehe
4. Produkt zurücksenden.

5 Produktbeschreibung

5.1 Kurzbeschreibung

AES-B-Design
Das Produkt dient zum Anschluss eines Ventilsystems mit einer B-Design-Schnitt-
stelle (z. B. HF03-LG, HF04) an ein Feldbussystem. Das Produkt wird dazu an
einen Buskoppler der Serie AES angeschlossen und steuert bis zu 32 Spulen des
AES-Serie 500
angeschlossenen Ventilsystems an.
4x
AV05-B-Design in Verbindung mit AES
Das Produkt dient zum Anschluss eines Ventilsystems mit einer B-Design-Schnitt-
-
stelle (z. B. HF02-LG) an ein AV05-Ventilsystem. Das Produkt wird dazu an eine
AV05-Grundplatte oder an eine AV03-AV05-Adapterplatte angeschlossen und
-
steuert bis zu 32 Spulen des angeschlossenen Ventilsystems an.
3x AV05-B-Design in Verbindung mit Multipol
Das Produkt dient zum Anschluss eines Ventilsystems mit einer B-Design-Schnitt-
-
stelle (z. B. HF02-LG) an ein AV05-Ventilsystem. Das Produkt wird dazu an eine
AV05-Grundplatte oder an eine AV03-AV05-Adapterplatte angeschlossen. Das
3x
Produkt leitet bis zu 30 Signale durch und kann mit einem AV-Multipolsystem mit
1x D-SUB 25-polig oder D-SUB 44-polig verwendet werden.
AES-Serie 500
Das Produkt dient zum Anschluss eines Ventilsystems der Serien 501, 502 oder
503 an ein Feldbussystem. Das Produkt wird dazu an einen Buskoppler der Serie
AES angeschlossen und steuert bis zu 32 Spulen des angeschlossenen Ventilsys-
tems an.

5.2 Kennzeichnung und Identifikation

Typenschild
Auf dem Typenschild finden Sie folgende Informationen:
Abb. 1: Typenschild
1 Wortmarke
3 Fertigungsdatum
5 Postanschrift
7 Materialnummer (MNR)
Produktidentifikation
Das bestellte Produkt wird anhand der Materialnummer eindeutig identifiziert.
Überprüfen Sie anhand der Materialnummer, ob das gelieferte Produkt mit der
Nummer auf Ihrer Auftragsbestätigung bzw. Ihrem Lieferschein übereinstimmt.
Die Materialnummer finden Sie an folgender Stelle:
• Auf dem Typenschild.
g 11. De-
g 4. Transport und Lagerung.
1 2
8 7 6
2 Fertigungswerk
4 CE-Kennzeichnung
6 Ausgangsstrom
8 SPS-Konfigurationsschlüssel
3 4
5
6
