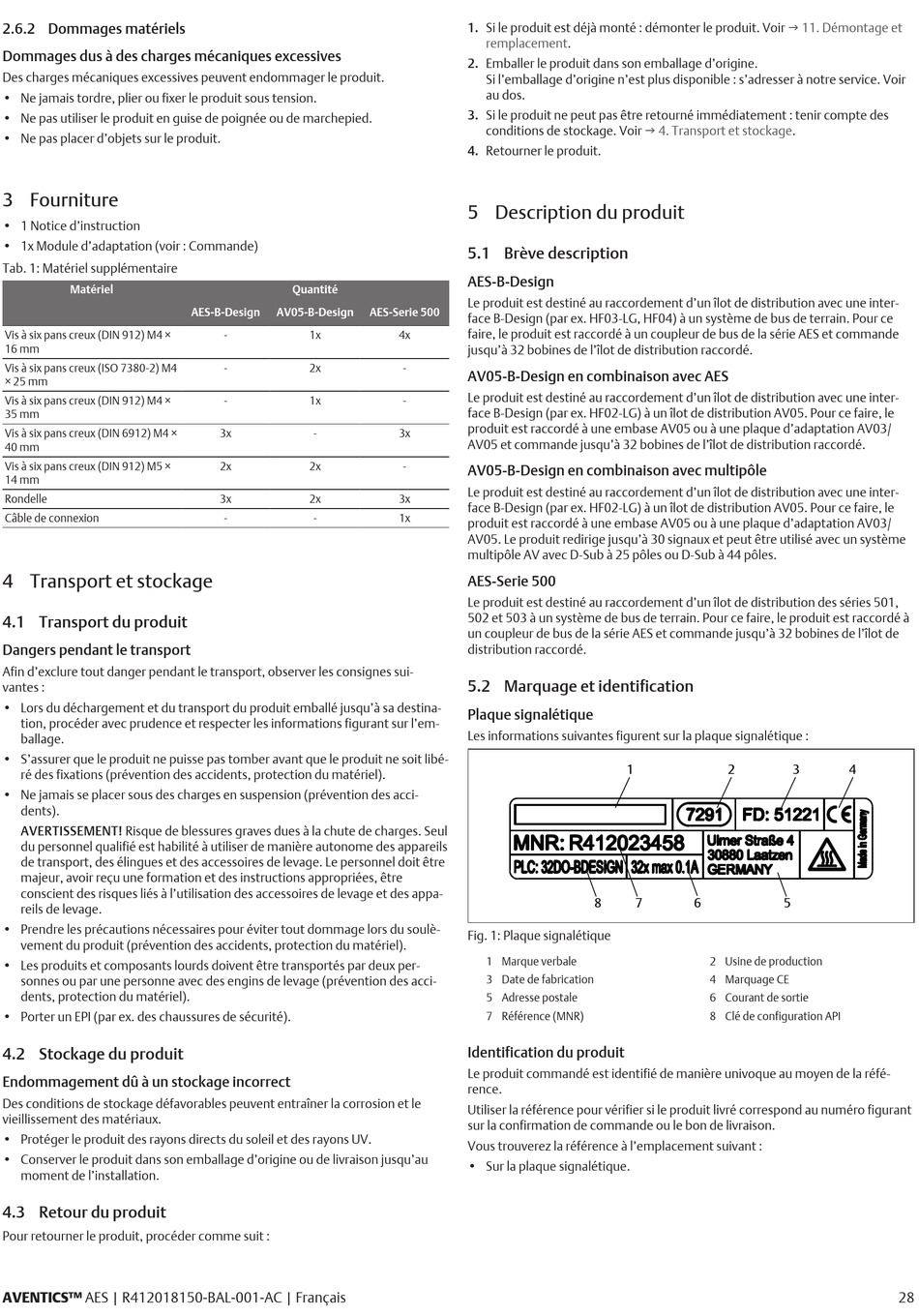

2.6.2 Dommages matériels
Dommages dus à des charges mécaniques excessives
Des charges mécaniques excessives peuvent endommager le produit.
• Ne jamais tordre, plier ou fixer le produit sous tension.
• Ne pas utiliser le produit en guise de poignée ou de marchepied.
• Ne pas placer d'objets sur le produit.
3 Fourniture
• 1 Notice d'instruction
• 1x Module d'adaptation (voir : Commande)
Tab. 1: Matériel supplémentaire
Matériel
Vis à six pans creux (DIN 912) M4 ×
16 mm
Vis à six pans creux (ISO 7380-2) M4
× 25 mm
Vis à six pans creux (DIN 912) M4 ×
35 mm
Vis à six pans creux (DIN 6912) M4 ×
40 mm
Vis à six pans creux (DIN 912) M5 ×
14 mm
Rondelle
Câble de connexion
4 Transport et stockage
4.1 Transport du produit
Dangers pendant le transport
Afin d'exclure tout danger pendant le transport, observer les consignes sui-
vantes :
• Lors du déchargement et du transport du produit emballé jusqu'à sa destina-
tion, procéder avec prudence et respecter les informations figurant sur l'em-
ballage.
• S'assurer que le produit ne puisse pas tomber avant que le produit ne soit libé-
ré des fixations (prévention des accidents, protection du matériel).
• Ne jamais se placer sous des charges en suspension (prévention des acci-
dents).
AVERTISSEMENT! Risque de blessures graves dues à la chute de charges. Seul
du personnel qualifié est habilité à utiliser de manière autonome des appareils
de transport, des élingues et des accessoires de levage. Le personnel doit être
majeur, avoir reçu une formation et des instructions appropriées, être
conscient des risques liés à l'utilisation des accessoires de levage et des appa-
reils de levage.
• Prendre les précautions nécessaires pour éviter tout dommage lors du soulè-
vement du produit (prévention des accidents, protection du matériel).
• Les produits et composants lourds doivent être transportés par deux per-
sonnes ou par une personne avec des engins de levage (prévention des acci-
dents, protection du matériel).
• Porter un EPI (par ex. des chaussures de sécurité).
4.2 Stockage du produit
Endommagement dû à un stockage incorrect
Des conditions de stockage défavorables peuvent entraîner la corrosion et le
vieillissement des matériaux.
• Protéger le produit des rayons directs du soleil et des rayons UV.
• Conserver le produit dans son emballage d'origine ou de livraison jusqu'au
moment de l'installation.
4.3 Retour du produit
Pour retourner le produit, procéder comme suit :
AVENTICS™ AES | R412018150-BAL-001-AC | Français
Quantité
AES-B-Design
AV05-B-Design
-
1x
-
2x
-
1x
3x
-
2x
2x
3x
2x
-
-
1. Si le produit est déjà monté : démonter le produit. Voir
remplacement.
2. Emballer le produit dans son emballage d'origine.
Si l'emballage d'origine n'est plus disponible : s'adresser à notre service. Voir
au dos.
3. Si le produit ne peut pas être retourné immédiatement : tenir compte des
conditions de stockage. Voir
4. Retourner le produit.
5 Description du produit
5.1 Brève description
AES-B-Design
Le produit est destiné au raccordement d'un îlot de distribution avec une inter-
AES-Serie 500
face B-Design (par ex. HF03-LG, HF04) à un système de bus de terrain. Pour ce
faire, le produit est raccordé à un coupleur de bus de la série AES et commande
4x
jusqu'à 32 bobines de l'îlot de distribution raccordé.
-
AV05-B-Design en combinaison avec AES
Le produit est destiné au raccordement d'un îlot de distribution avec une inter-
-
face B-Design (par ex. HF02-LG) à un îlot de distribution AV05. Pour ce faire, le
produit est raccordé à une embase AV05 ou à une plaque d'adaptation AV03/
3x
AV05 et commande jusqu'à 32 bobines de l'îlot de distribution raccordé.
-
AV05-B-Design en combinaison avec multipôle
Le produit est destiné au raccordement d'un îlot de distribution avec une inter-
3x
face B-Design (par ex. HF02-LG) à un îlot de distribution AV05. Pour ce faire, le
1x
produit est raccordé à une embase AV05 ou à une plaque d'adaptation AV03/
AV05. Le produit redirige jusqu'à 30 signaux et peut être utilisé avec un système
multipôle AV avec D-Sub à 25 pôles ou D-Sub à 44 pôles.
AES-Serie 500
Le produit est destiné au raccordement d'un îlot de distribution des séries 501,
502 et 503 à un système de bus de terrain. Pour ce faire, le produit est raccordé à
un coupleur de bus de la série AES et commande jusqu'à 32 bobines de l'îlot de
distribution raccordé.
5.2 Marquage et identification
Plaque signalétique
Les informations suivantes figurent sur la plaque signalétique :
Fig. 1: Plaque signalétique
1 Marque verbale
3 Date de fabrication
5 Adresse postale
7 Référence (MNR)
Identification du produit
Le produit commandé est identifié de manière univoque au moyen de la réfé-
rence.
Utiliser la référence pour vérifier si le produit livré correspond au numéro figurant
sur la confirmation de commande ou le bon de livraison.
Vous trouverez la référence à l'emplacement suivant :
• Sur la plaque signalétique.
g 4. Transport et
stockage.
1
2
8
7
6
2 Usine de production
4 Marquage CE
6 Courant de sortie
8 Clé de configuration API
g 11. Démontage et
3
4
5
28
