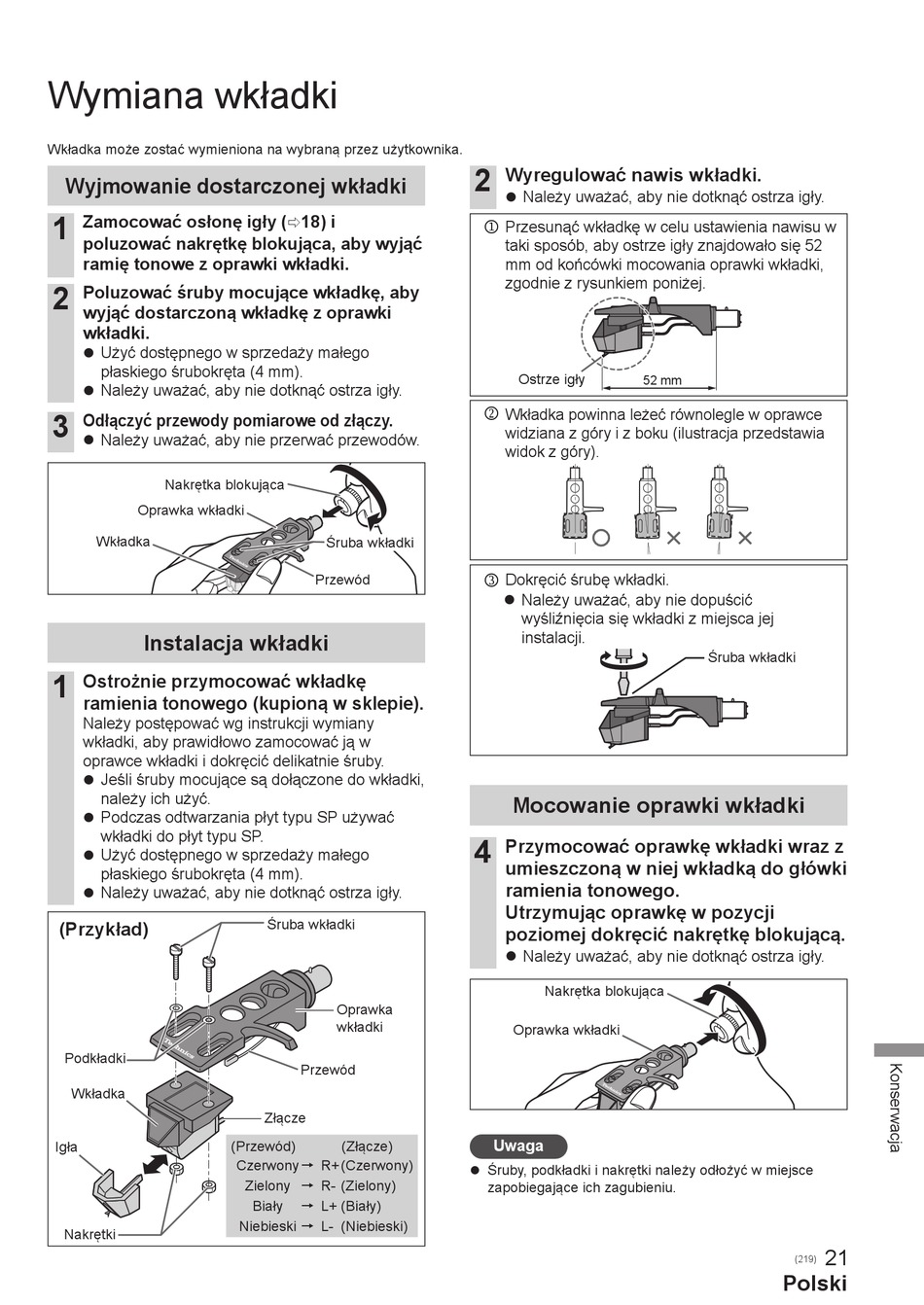

Wymiana wkładki
Wkładka może zostać wymieniona na wybraną przez użytkownika.
Wyjmowanie dostarczonej wkładki
1
Zamocować osłonę igły (
poluzować nakrętkę blokująca, aby wyjąć
ramię tonowe z oprawki wkładki.
2
Poluzować śruby mocujące wkładkę, aby
wyjąć dostarczoną wkładkę z oprawki
wkładki.
Użyć dostępnego w sprzedaży małego
płaskiego śrubokręta (4 mm).
Należy uważać, aby nie dotknąć ostrza igły.
3
Odłączyć przewody pomiarowe od złączy.
Należy uważać, aby nie przerwać przewodów.
Nakrętka blokująca
Oprawka wkładki
Wkładka
Instalacja wkładki
1
Ostrożnie przymocować wkładkę
ramienia tonowego (kupioną w sklepie).
Należy postępować wg instrukcji wymiany
wkładki, aby prawidłowo zamocować ją w
oprawce wkładki i dokręcić delikatnie śruby.
Jeśli śruby mocujące są dołączone do wkładki,
należy ich użyć.
Podczas odtwarzania płyt typu SP używać
wkładki do płyt typu SP.
Użyć dostępnego w sprzedaży małego
płaskiego śrubokręta (4 mm).
Należy uważać, aby nie dotknąć ostrza igły.
(Przykład)
Podkładki
Wkładka
Igła
Nakrętki
18) i
Śruba wkładki
Przewód
Śruba wkładki
Oprawka
wkładki
Przewód
Złącze
(Przewód)
(Złącze)
Czerwony
R+ (Czerwony)
Zielony
R- (Zielony)
Biały
L+ (Biały)
Niebieski
L- (Niebieski)
2
Wyregulować nawis wkładki.
Należy uważać, aby nie dotknąć ostrza igły.
Przesunąć wkładkę w celu ustawienia nawisu w
taki sposób, aby ostrze igły znajdowało się 52
mm od końcówki mocowania oprawki wkładki,
zgodnie z rysunkiem poniżej.
Ostrze igły
52 mm
Wkładka powinna leżeć równolegle w oprawce
widziana z góry i z boku (ilustracja przedstawia
widok z góry).
Dokręcić śrubę wkładki.
Należy uważać, aby nie dopuścić
wyśliźnięcia się wkładki z miejsca jej
instalacji.
Mocowanie oprawki wkładki
4
Przymocować oprawkę wkładki wraz z
umieszczoną w niej wkładką do główki
ramienia tonowego.
Utrzymując oprawkę w pozycji
poziomej dokręcić nakrętkę blokującą.
Należy uważać, aby nie dotknąć ostrza igły.
Nakrętka blokująca
Oprawka wkładki
Uwaga
Śruby, podkładki i nakrętki należy odłożyć w miejsce
zapobiegające ich zagubieniu.
Śruba wkładki
21
(219)
Polski
