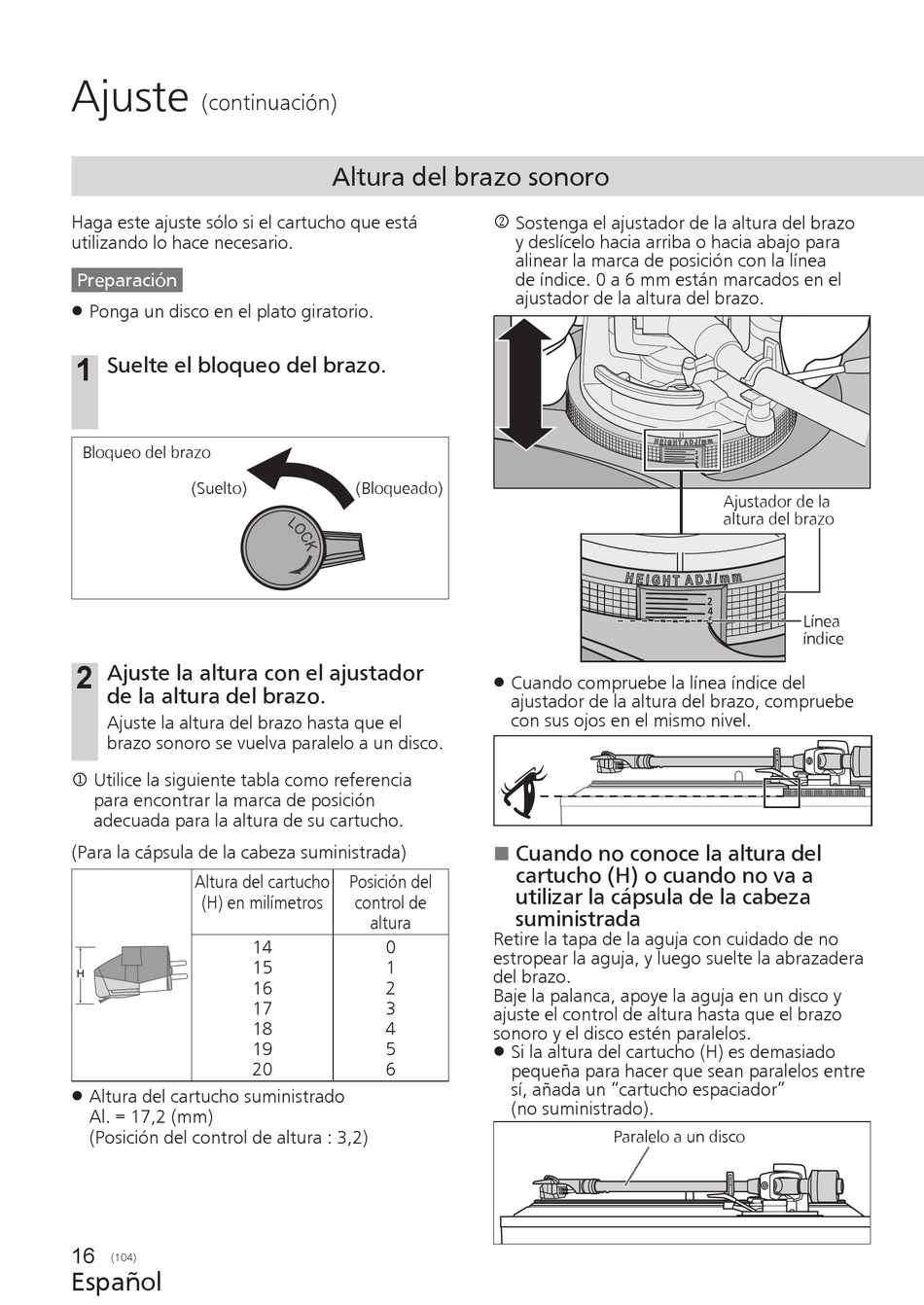

Ajuste
(continuación)
Haga este ajuste sólo si el cartucho que está
utilizando lo hace necesario.
Preparación
Ponga un disco en el plato giratorio.
1
Suelte el bloqueo del brazo.
Bloqueo del brazo
(Suelto)
2
Ajuste la altura con el ajustador
de la altura del brazo.
Ajuste la altura del brazo hasta que el
brazo sonoro se vuelva paralelo a un disco.
Utilice la siguiente tabla como referencia
para encontrar la marca de posición
adecuada para la altura de su cartucho.
(Para la cápsula de la cabeza suministrada)
Altura del cartucho
(H) en milímetros
Altura del cartucho suministrado
Al. = 17,2 (mm)
(Posición del control de altura : 3,2)
16
(104)
Español
Altura del brazo sonoro
(Bloqueado)
Posición del
control de
altura
14
0
15
1
16
2
17
3
18
4
19
5
20
6
Sostenga el ajustador de la altura del brazo
y deslícelo hacia arriba o hacia abajo para
alinear la marca de posición con la línea
de índice. 0 a 6 mm están marcados en el
ajustador de la altura del brazo.
Cuando compruebe la línea índice del
ajustador de la altura del brazo, compruebe
con sus ojos en el mismo nivel.
Cuando no conoce la altura del
cartucho (H) o cuando no va a
utilizar la cápsula de la cabeza
suministrada
Retire la tapa de la aguja con cuidado de no
estropear la aguja, y luego suelte la abrazadera
del brazo.
Baje la palanca, apoye la aguja en un disco y
ajuste el control de altura hasta que el brazo
sonoro y el disco estén paralelos.
Si la altura del cartucho (H) es demasiado
pequeña para hacer que sean paralelos entre
sí, añada un "cartucho espaciador"
(no suministrado).
Paralelo a un disco
Ajustador de la
altura del brazo
Línea
índice
