PSEN sl-0.5p 2.1/2.2
magnetische Zuhaltung für Prozessschutz
}
1 Eingang zum Ein-/Ausschalten des Zuhaltemagnets
}
LED-Anzeige für
}
–
–
–
–
M12, 8-pol. Stiftstecker
}

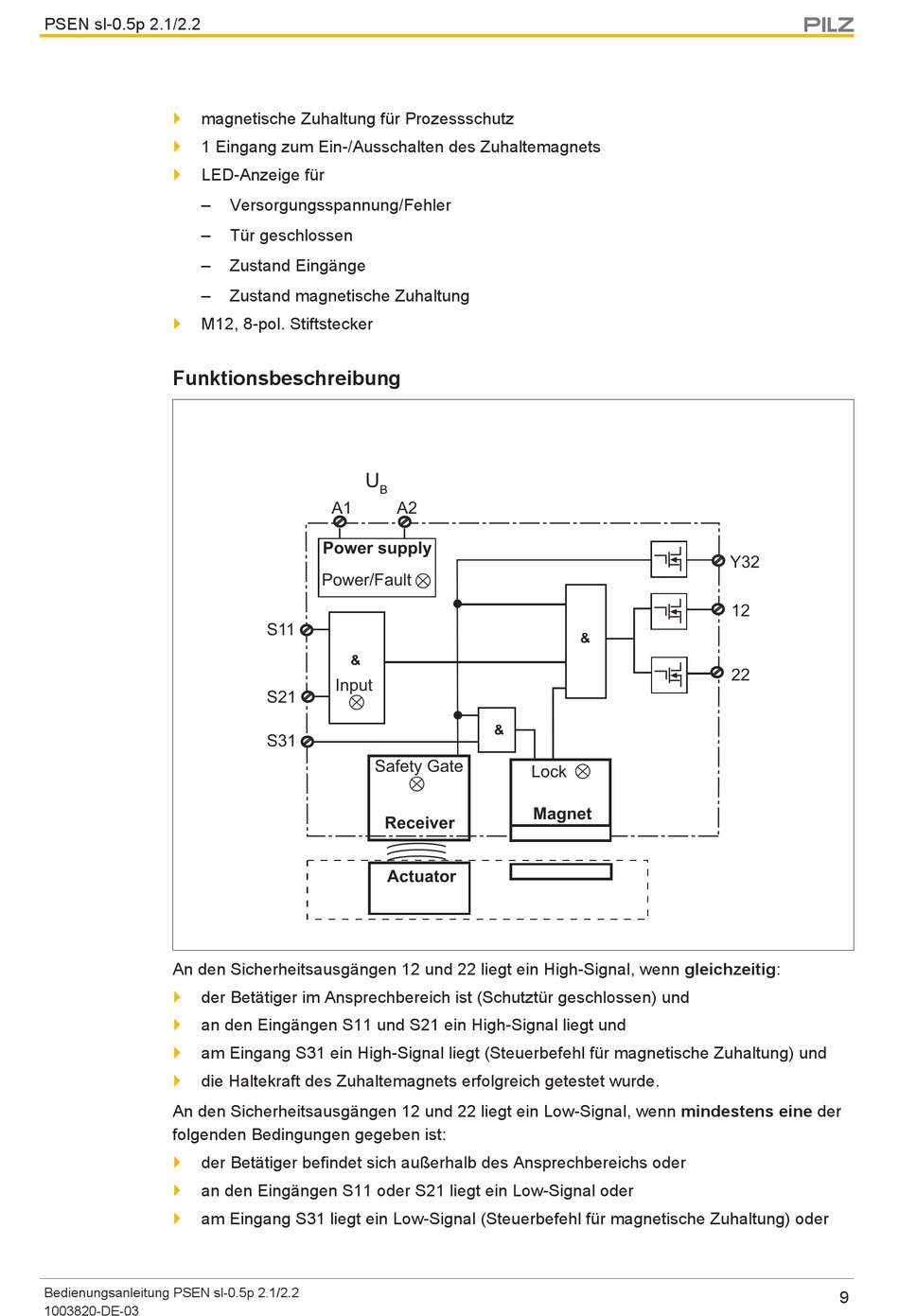

Funktionsbeschreibung
An den Sicherheitsausgängen 12 und 22 liegt ein High-Signal, wenn gleichzeitig:
der Betätiger im Ansprechbereich ist (Schutztür geschlossen) und
}
an den Eingängen S11 und S21 ein High-Signal liegt und
}
am Eingang S31 ein High-Signal liegt (Steuerbefehl für magnetische Zuhaltung) und
}
die Haltekraft des Zuhaltemagnets erfolgreich getestet wurde.
}
An den Sicherheitsausgängen 12 und 22 liegt ein Low-Signal, wenn mindestens eine der
folgenden Bedingungen gegeben ist:
der Betätiger befindet sich außerhalb des Ansprechbereichs oder
}
an den Eingängen S11 oder S21 liegt ein Low-Signal oder
}
am Eingang S31 liegt ein Low-Signal (Steuerbefehl für magnetische Zuhaltung) oder
}
Bedienungsanleitung PSEN sl-0.5p 2.1/2.2
1003820-DE-03
Versorgungsspannung/Fehler
Tür geschlossen
Zustand Eingänge
Zustand magnetische Zuhaltung
U
B
A1
A2
Power supply
Power/Fault
S11
&
Input
S21
S31
Safety Gate
Receiver
Actuator
&
&
Lock
Magnet
Y32
12
22
9
