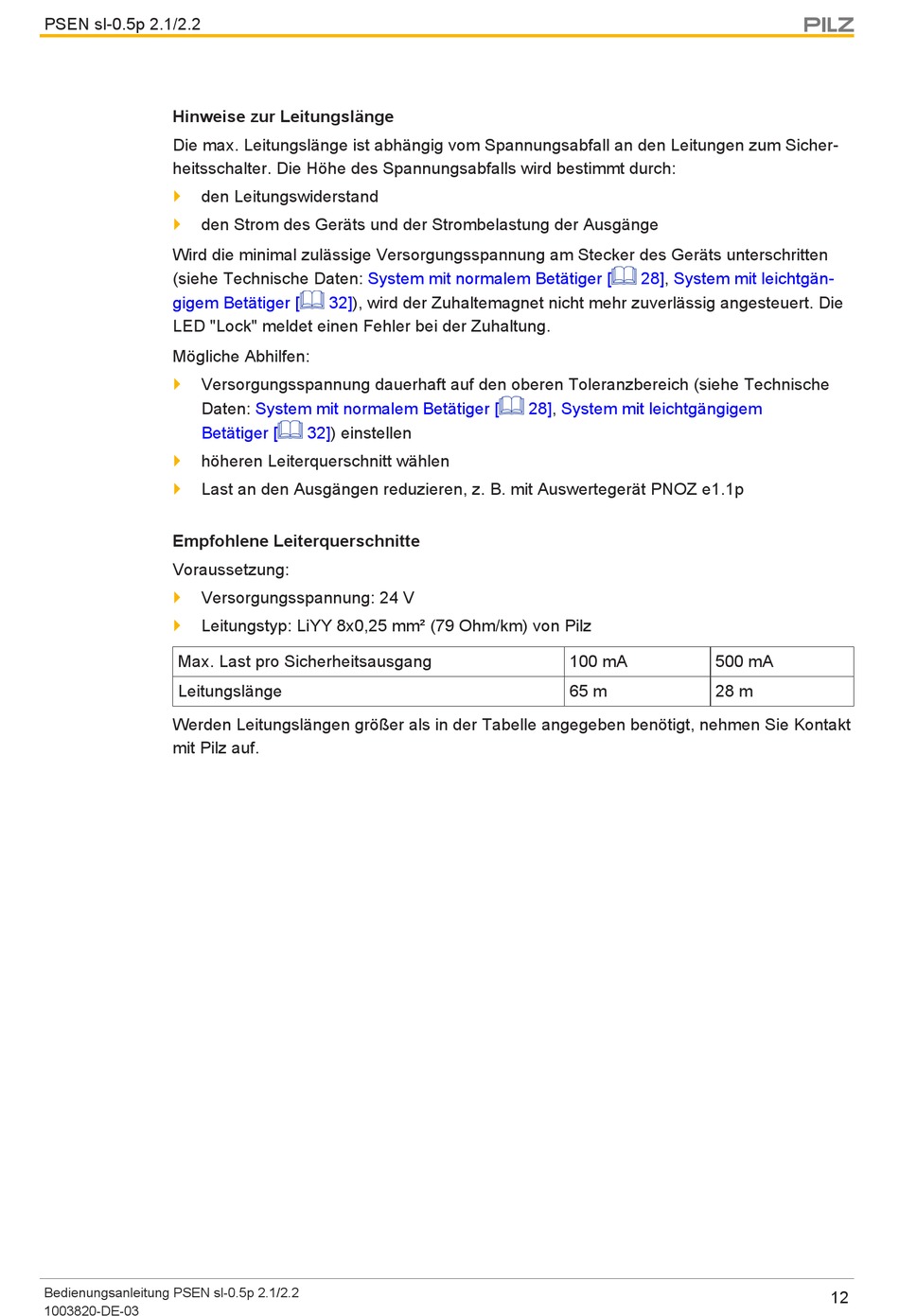

Hinweise zur Leitungslänge
Die max. Leitungslänge ist abhängig vom Spannungsabfall an den Leitungen zum Sicher-
heitsschalter. Die Höhe des Spannungsabfalls wird bestimmt durch:
den Leitungswiderstand
}
den Strom des Geräts und der Strombelastung der Ausgänge
}
Wird die minimal zulässige Versorgungsspannung am Stecker des Geräts unterschritten
(siehe Technische Daten:
gigem Betätiger [
LED "Lock" meldet einen Fehler bei der Zuhaltung.
Mögliche Abhilfen:
Versorgungsspannung dauerhaft auf den oberen Toleranzbereich (siehe Technische
}
Daten:
Betätiger [
höheren Leiterquerschnitt wählen
}
Last an den Ausgängen reduzieren, z. B. mit Auswertegerät PNOZ e1.1p
}
Empfohlene Leiterquerschnitte
Voraussetzung:
Versorgungsspannung: 24 V
}
Leitungstyp: LiYY 8x0,25 mm² (79 Ohm/km) von Pilz
}
Max. Last pro Sicherheitsausgang
Leitungslänge
Werden Leitungslängen größer als in der Tabelle angegeben benötigt, nehmen Sie Kontakt
mit Pilz auf.
Bedienungsanleitung PSEN sl-0.5p 2.1/2.2
1003820-DE-03
System mit normalem Betätiger [
32]), wird der Zuhaltemagnet nicht mehr zuverlässig angesteuert. Die
System mit normalem Betätiger [
32]) einstellen
28],
System mit leichtgän-
28],
System mit leichtgängigem
100 mA
65 m
500 mA
28 m
