PSEN sl-0.5p 2.1/2.2
Anschluss an Auswertegeräte
Stellen Sie sicher, dass das ausgewählte Auswertegerät folgende Eigenschaften hat:
2-kanalig mit Plausibilitätsüberwachung
}
OSSD-Signale werden ausgewertet
}

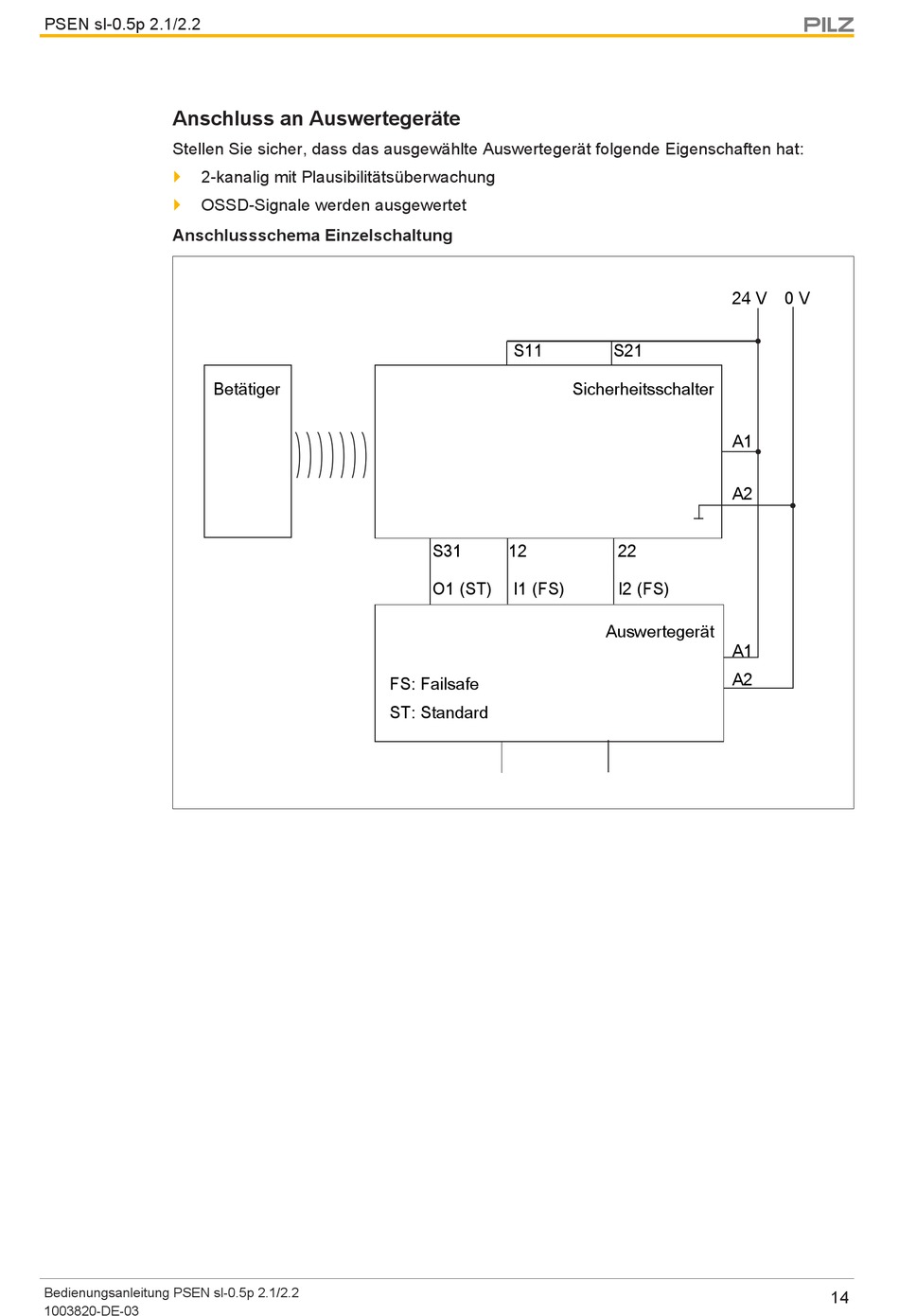

Anschlussschema Einzelschaltung
Betätiger
Bedienungsanleitung PSEN sl-0.5p 2.1/2.2
1003820-DE-03
S11
S31 12
O1 (ST) I1 (FS)
FS: Failsafe
ST: Standard
24 V
S21
Sicherheitsschalter
A1
A2
22
I2 (FS)
Auswertegerät
A1
A2
0 V
14
