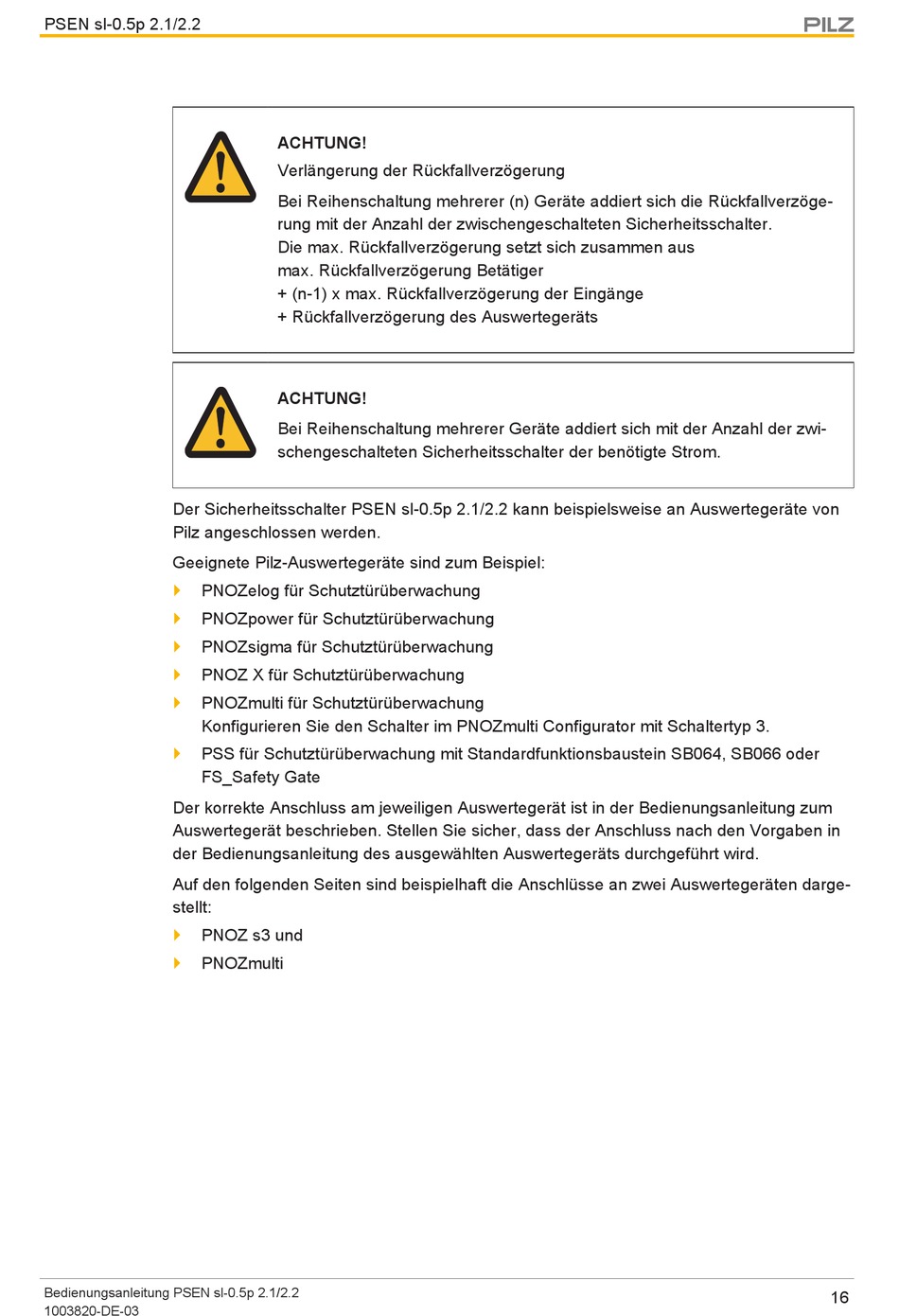

PSEN sl-0.5p 2.1/2.2
Der Sicherheitsschalter PSEN sl-0.5p 2.1/2.2 kann beispielsweise an Auswertegeräte von
Pilz angeschlossen werden.
Geeignete Pilz-Auswertegeräte sind zum Beispiel:
PNOZelog für Schutztürüberwachung
}
PNOZpower für Schutztürüberwachung
}
PNOZsigma für Schutztürüberwachung
}
PNOZ X für Schutztürüberwachung
}
PNOZmulti für Schutztürüberwachung
}
Konfigurieren Sie den Schalter im PNOZmulti Configurator mit Schaltertyp 3.
PSS für Schutztürüberwachung mit Standardfunktionsbaustein SB064, SB066 oder
}
FS_Safety Gate
Der korrekte Anschluss am jeweiligen Auswertegerät ist in der Bedienungsanleitung zum
Auswertegerät beschrieben. Stellen Sie sicher, dass der Anschluss nach den Vorgaben in
der Bedienungsanleitung des ausgewählten Auswertegeräts durchgeführt wird.
Auf den folgenden Seiten sind beispielhaft die Anschlüsse an zwei Auswertegeräten darge-
stellt:
PNOZ s3 und
}
PNOZmulti
}
Bedienungsanleitung PSEN sl-0.5p 2.1/2.2
1003820-DE-03
ACHTUNG!
Verlängerung der Rückfallverzögerung
Bei Reihenschaltung mehrerer (n) Geräte addiert sich die Rückfallverzöge-
rung mit der Anzahl der zwischengeschalteten Sicherheitsschalter.
Die max. Rückfallverzögerung setzt sich zusammen aus
max. Rückfallverzögerung Betätiger
+ (n-1) x max. Rückfallverzögerung der Eingänge
+ Rückfallverzögerung des Auswertegeräts
ACHTUNG!
Bei Reihenschaltung mehrerer Geräte addiert sich mit der Anzahl der zwi-
schengeschalteten Sicherheitsschalter der benötigte Strom.
16
