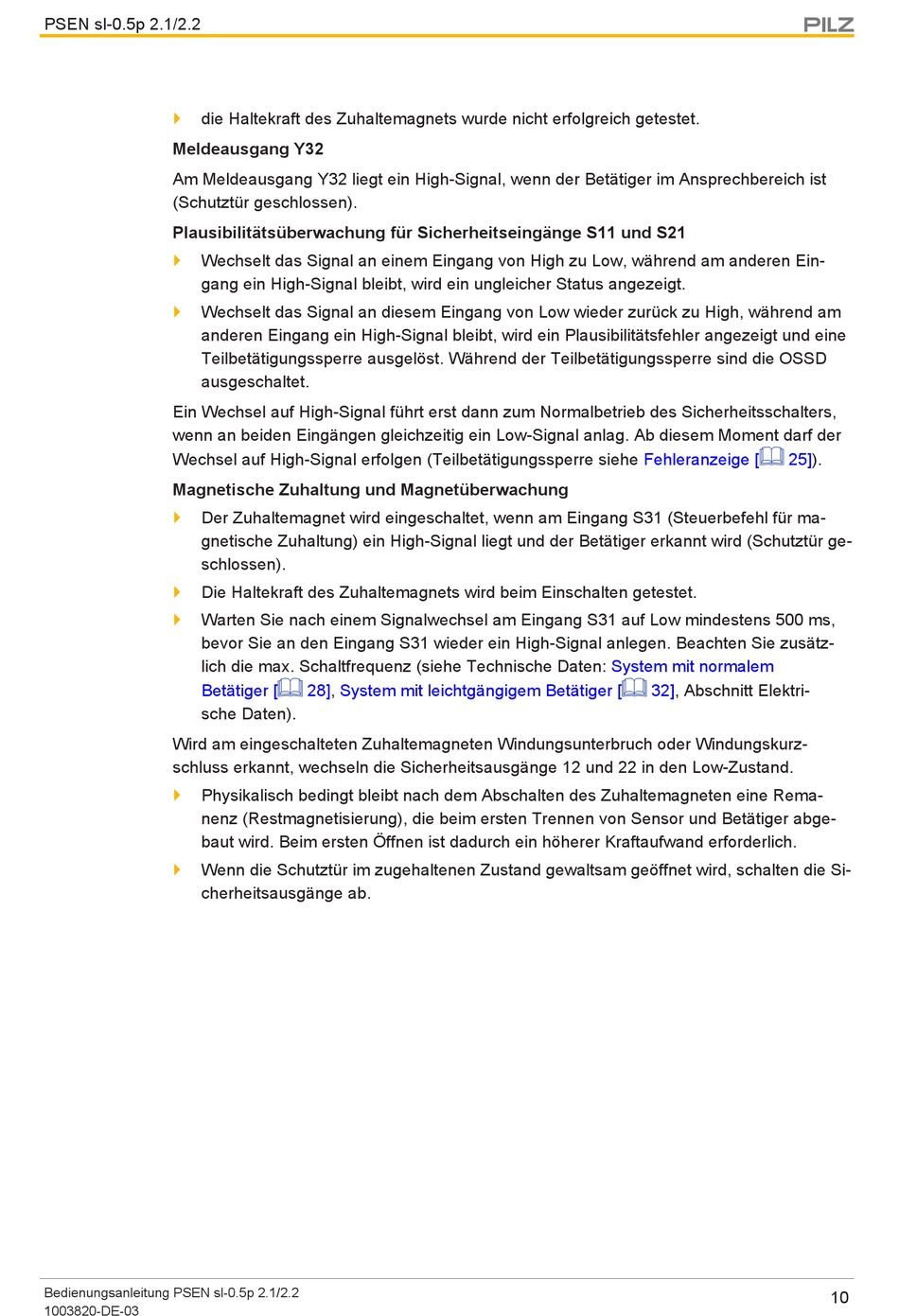

PSEN sl-0.5p 2.1/2.2
die Haltekraft des Zuhaltemagnets wurde nicht erfolgreich getestet.
}
Meldeausgang Y32
Am Meldeausgang Y32 liegt ein High-Signal, wenn der Betätiger im Ansprechbereich ist
(Schutztür geschlossen).
Plausibilitätsüberwachung für Sicherheitseingänge S11 und S21
Wechselt das Signal an einem Eingang von High zu Low, während am anderen Ein-
}
gang ein High-Signal bleibt, wird ein ungleicher Status angezeigt.
Wechselt das Signal an diesem Eingang von Low wieder zurück zu High, während am
}
anderen Eingang ein High-Signal bleibt, wird ein Plausibilitätsfehler angezeigt und eine
Teilbetätigungssperre ausgelöst. Während der Teilbetätigungssperre sind die OSSD
ausgeschaltet.
Ein Wechsel auf High-Signal führt erst dann zum Normalbetrieb des Sicherheitsschalters,
wenn an beiden Eingängen gleichzeitig ein Low-Signal anlag. Ab diesem Moment darf der
Wechsel auf High-Signal erfolgen (Teilbetätigungssperre siehe
Magnetische Zuhaltung und Magnetüberwachung
Der Zuhaltemagnet wird eingeschaltet, wenn am Eingang S31 (Steuerbefehl für ma-
}
gnetische Zuhaltung) ein High-Signal liegt und der Betätiger erkannt wird (Schutztür ge-
schlossen).
Die Haltekraft des Zuhaltemagnets wird beim Einschalten getestet.
}
Warten Sie nach einem Signalwechsel am Eingang S31 auf Low mindestens 500 ms,
}
bevor Sie an den Eingang S31 wieder ein High-Signal anlegen. Beachten Sie zusätz-
lich die max. Schaltfrequenz (siehe Technische Daten:
Betätiger [
sche Daten).
Wird am eingeschalteten Zuhaltemagneten Windungsunterbruch oder Windungskurz-
schluss erkannt, wechseln die Sicherheitsausgänge 12 und 22 in den Low-Zustand.
Physikalisch bedingt bleibt nach dem Abschalten des Zuhaltemagneten eine Rema-
}
nenz (Restmagnetisierung), die beim ersten Trennen von Sensor und Betätiger abge-
baut wird. Beim ersten Öffnen ist dadurch ein höherer Kraftaufwand erforderlich.
Wenn die Schutztür im zugehaltenen Zustand gewaltsam geöffnet wird, schalten die Si-
}
cherheitsausgänge ab.
Bedienungsanleitung PSEN sl-0.5p 2.1/2.2
1003820-DE-03
28],
System mit leichtgängigem Betätiger [
Fehleranzeige [
System mit normalem
32], Abschnitt Elektri-
25]).
10
