4.3 Wandabstände
Stellen Sie den Öl-Brennwertkessel OC8000F 19/27
möglichst mit den empfohlenen Wandabständen auf
( Bild 12). Dadurch wird eine gute Zugänglichkeit bei
Montage-, Wartungs- und Service-Arbeiten sicherge-
stellt.
Bei Reduzierung auf die Mindestabstände wird die Zu-
gänglichkeit zum Heizkessel erschwert.
Für die Reinigung der Abgasanlage von oben
ist ein Mindestabstand von 300 mm zwi-
schen Kesselhaube und Decke des Aufstell-
raums erforderlich.

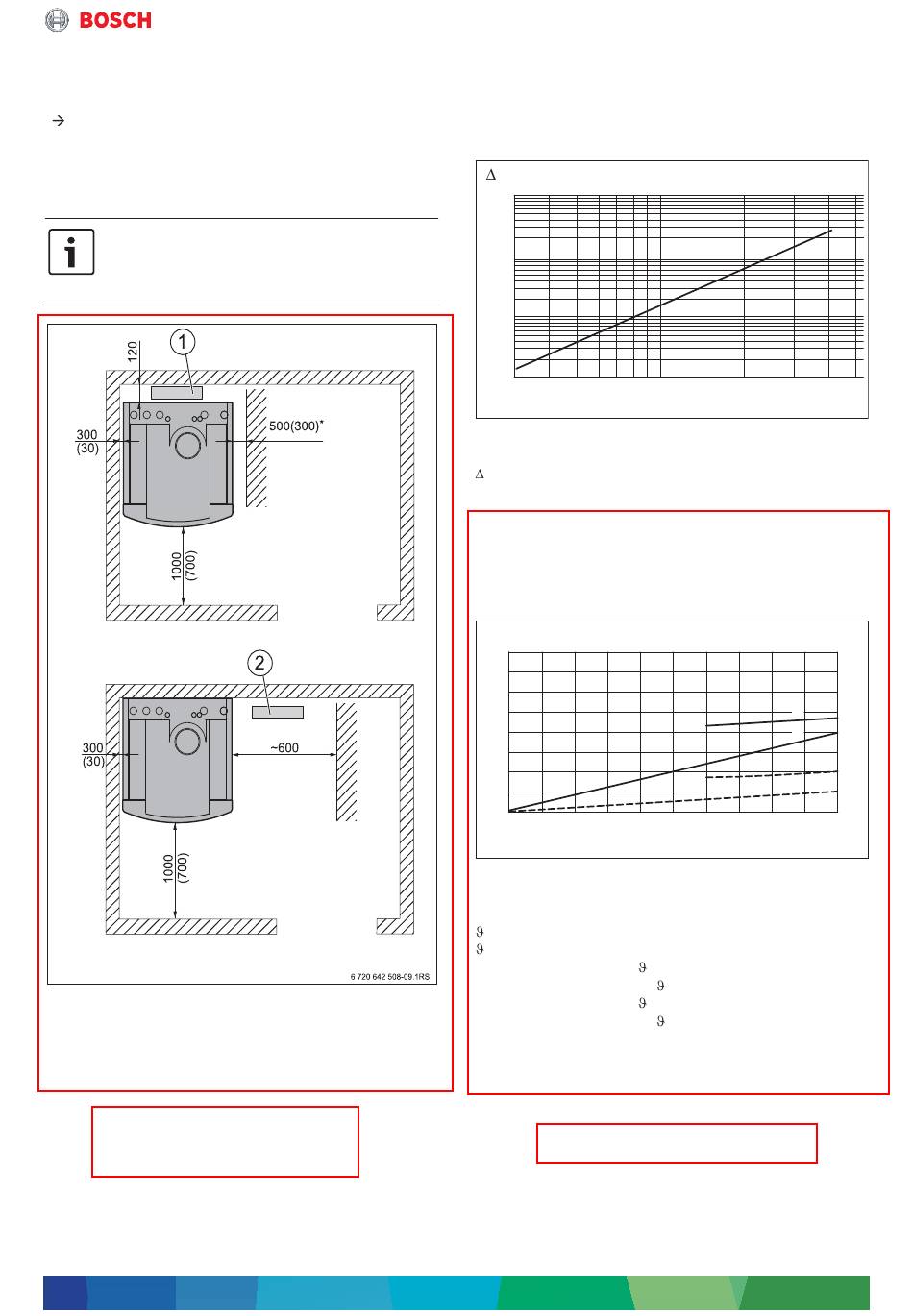

Bild 12 Empfohlene Wandabstände, in Klammern
Mindest-Wandabstände (in mm)
[1] Neutralisation hinter dem Heizkessel
[2] Neutralisation seitlich neben dem Heizkessel
*
Für die Zugänglichkeit zwingend erforderlich
Bild 7
