Bosch OC8000F 27 Planungsunterlage Seite 32

Heizungsregelung
9.1.4 Systembedieneinheit CW 400/CW 800

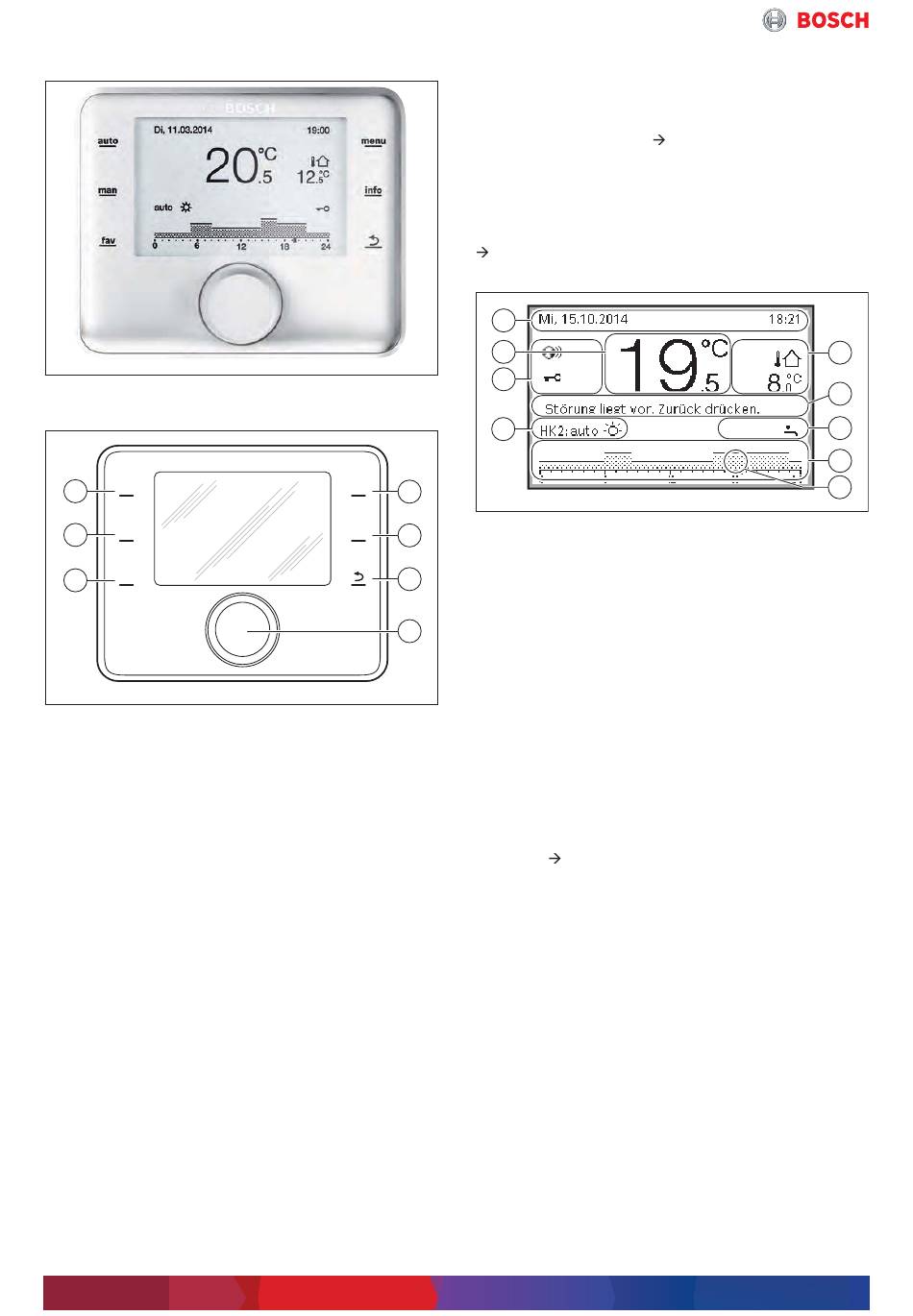

Bild 30 Systembedieneinheit CW 400/CW 800
Installation und Bedienung
3
auto
2
man
1
fav
Bild 31 Bedienelemente
[1] Taste fav – Favoritenfunktionen (Direktaufruf
häufig genutzter Funktionen)
[2] Taste man – Manueller Betrieb (Heizen/Absenken
dauerhaft aktivieren oder für einstellbare Dauer bis
48 h)
[3] Taste auto – Automatikbetrieb mit Zeitprogramm
aktivieren
[4] Taste menu – Hauptmenü öffnen
[5] Taste info – Informationen zum aktuellen Anlagen-
zustand oder erklärenden Hilfetext zum aktuell
angezeigten Parameter anzeigen.
[6] Taste Zurück – Navigation im Menü; zurück zur
vorherigen Bedienseite oder Anzeige
[7] Auswahlknopf – Drehen: Navigation im Menü oder
ausgewählten Wert ändern; Drücken:
Wert auswählen oder nach Änderung bestätigen
Über die 2-adrige BUS-Leitung ist die Bedieneinheit
CW 400/CW 800 mit dem Regelsystem EMS 2 verbun-
den und wird mit Strom versorgt.
Die Funktionen der Bedieneinheit CW 400/CW 800 sind
auf mehreren Ebenen gemäß dem einfachen Bedienkon-
zept durch „Drücken und Drehen" über einen einzigen
Auswahlknopf zugänglich. Für den Endkunden gibt es
die 4 einfach verständlichen Auswahlmenüs Heizung,
Warmwasser, Urlaub und Einstellungen. Der
Installateur kann in den Servicemenüs Einstellungen vor-
nehmen (z. B. an den Heizkreisen oder für die
Warmwasserbereitung). Ist kein Kaskadenmodul instal-
32
liert, gibt es zusätzlich je nach installiertem Wärmeer-
zeuger das Menü Wärmeerzeuger. Hinzu kommt das
Menü Hybridsystem bei einem installierten hybriden
System zur Wärmeerzeugung.
Mithilfe von Wahltasten (
Seite 32) sind für den Heizbetrieb die Betriebsarten „Au-
tomatikbetrieb" und „manueller Betrieb" einstellbar.
Die Bedienung wird erleichtert durch große Bedien-
elemente, einen zentralen Auswahlknopf für „Einhand-
bedienung" (Drücken und Drehen mit einem Knopf
Bild 31, [7]) und ein besonders großes, grafikfähiges
und hintergrundbeleuchtetes Display.
2
1
6 720 821 363-08.1T
9
8
4
menu
Bild 32 Standardanzeige Systembedieneinheit CW 400/
5
info
[1] Wertanzeige (hier: Raum-Ist-Temperatur 19,5 °C)
6
[2] Informationszeile (Datum und Uhrzeit)
[3] Außentemperatur
[4] Textinformation (z .B. Störungsanzeige)
7
[5] Informationsgrafik (hier: Warmwasserbereitung ist
aktiv)
[6] Zeitprogramm
6 720 815 159-02.1O
[7] Zeitmarkierung (aktuelle Uhrzeit)
[8] Betriebsart
[9] Status der Bedieneinheit (Verbindung über IP-
Gateway aktiv und Tastensperre aktiv)
Alle wichtigen Informationen über die Heizungsanlage
einschließlich der Störungsanzeigen, der Raum- und Au-
ßentemperatur, der Uhrzeit, der Wochentage und des
Solarertrags lassen sich mit der Bedieneinheit CW 400/
CW 800 erfassen und „im Klartext" auf dem LC-Display
anzeigen (
Bild 31, [3] und [2],
6 720 815 159-03.1O
CW 800
Bild 32, Seite 32).
Olio Condens 8000 F – 6 720 821 754 (2017/12)
