9.1.5 Fernbedienung CR 100

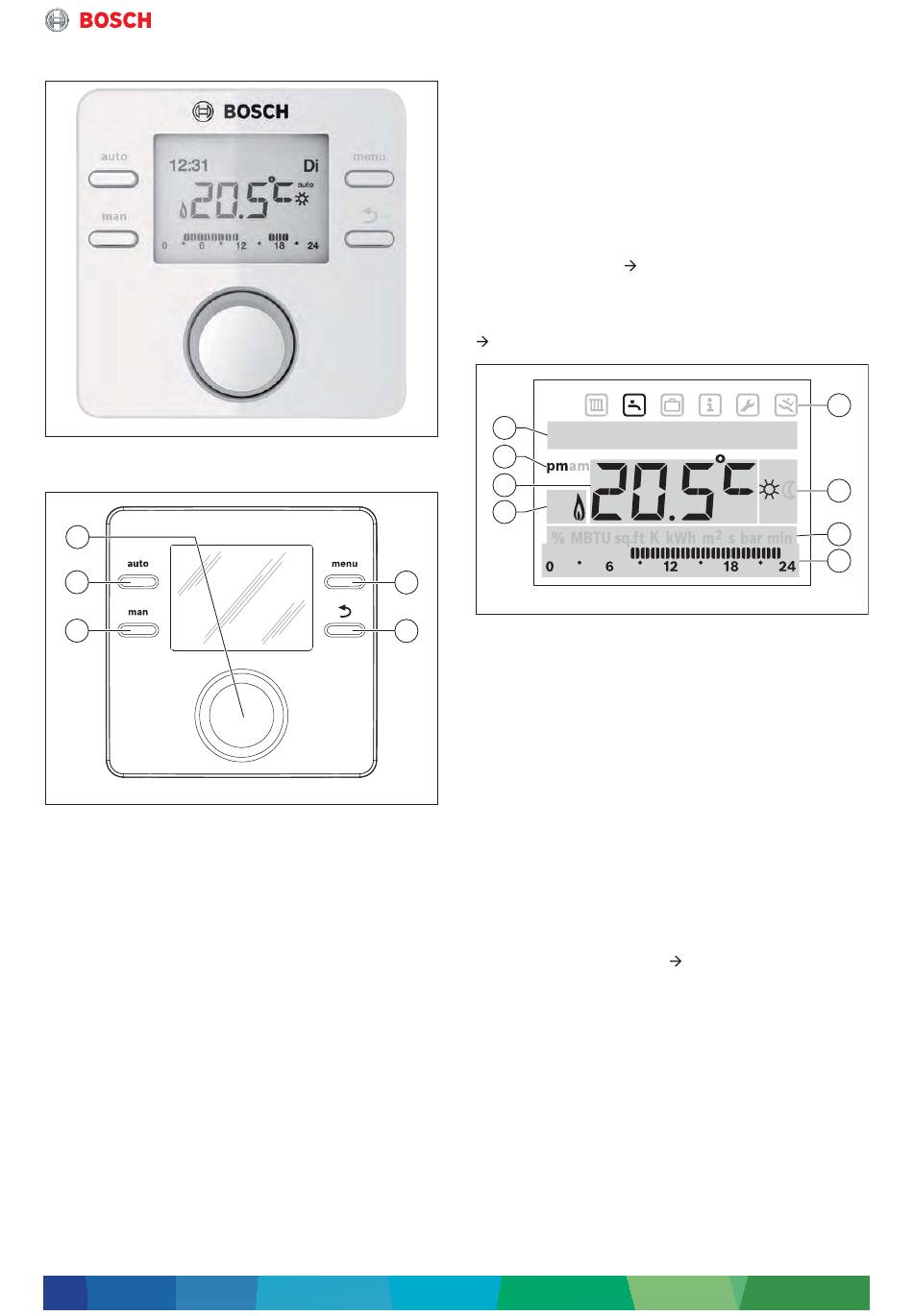

Bild 33 Fernbedienung CR 100
Installation und Bedienung
1
2
3
Bild 34 Bedienelemente CR 100
[1] Auswahlknopf – Drehen: Navigation im Menü oder
ausgewählten Wert ändern; Drücken:
Wert auswählen oder nach Änderung bestätigen
[2] Taste auto – Automatikbetrieb mit Zeitprogramm
aktivieren
[3] Taste man – Manuellen Betrieb für dauerhafte
Raumtemperatur aktivieren
[4] Taste Zurück – Navigation im Menü; zurück zur
vorherigen Bedienseite oder Anzeige
[5] Taste menu – Hauptmenü öffnen
Die Bedieneinheit CR 100 wird über eine 2-adrige BUS-
Leitung mit dem EMS 2 verbunden und mit Strom ver-
sorgt. Sie ist als Fernbedienung ergänzend zu einer Be-
dieneinheit CW 400/CW 800 verwendbar.
Ein Sockel für die Installation der Fernbedienung CR 100
im Wohnraum gehört zum Lieferumfang, die Montage im
Wärmeerzeuger ist nicht möglich.
Für eine raumtemperaturgeführte Regelung oder für die
außentemperaturgeführte Regelung mit Einfluss der
Raumtemperatur wird die Fernbedienung CR 100 im Re-
ferenzraum installiert.
Olio Condens 8000 F – 6 720 821 754 (2017/12)
Die Funktionen der Fernbedienung CR 100 sind auf
mehreren Ebenen gemäß dem einfachen Bedienkonzept
durch „Drücken und Drehen" über einen einzigen Aus-
wahlknopf zugänglich. Für den Endkunden gibt es die 5
einfach verständlichen Auswahlmenüs Heizung, Warm-
wasser, Urlaub, Info und Einstellungen. Im Menü Ser-
vice kann ein Installateur weitere Einstellungen
vornehmen (z. B. an den Heizkreisen oder für die Warm-
wasserbereitung).
Mithilfe von Wahltasten sind für den Heizbetrieb die
Betriebsarten „Automatikbetrieb" und „manueller
Betrieb" einstellbar (
Die Bedienung wird erleichtert durch große Bedien-
elemente und einen zentralen Auswahlknopf für „Ein-
handbedienung" (Drücken und Drehen mit einem Knopf
Bild 31, [7]).
4
6 720 821 363-07.1T
3
2
1
5
Bild 35 Standardanzeige für die Fernbedienung CR 100
4
[1] Betriebszustand des Wärmeerzeugers
(hier: Brenner ein)
[2] Wertanzeige (hier: Raum-Ist-Temperatur)
[3] Vormittags (am)/nachmittags (pm) für das 12-
Stunden-Format
[4] Textzeile (hier: Uhrzeit, Wochentag)
[5] Hauptmenü mit Symbolen für „Heizung", „Warm-
wasser", „Urlaub", „Informationen",
6 720 815 159-06.1O
„Einstellungen" und „Servicemenü"
[6] Betriebsart (hier: Automatik Tag)
[7] Einheitenzeile
[8] Segmentanzeige Zeitprogramm
Alle grundlegenden Informationen der Heizungsanlage
einschließlich der Störungsanzeigen, der Raum- und Au-
ßentemperatur, der Uhrzeit, der Wochentage und des
Solarertrags lassen sich mit der Fernbedienung CR 100
erfassen und „im Klartext" auf dem hintergrundbeleuch-
teten LC-Display anzeigen (
Bild 34, [2] und [3]).
