Speicher- Sicherheits-
inhalt ventil-Größe
[l] (Eintritts-
anschluss)
200 DN 15
200 ... 1000 DN 20
Tab. 24 Dimensionierung von Sicherheitsventil und
Abblaseleitung
Heizungsseitiger Anschluss des Speichers
Bei der Dimensionierung der Anschlussleitungen für
Speichervorlauf und Speicherrücklauf wird von einer
Temperaturdifferenz von 20 K ausgegangen. Die daraus
resultierenden Nenndurchmesser zeigt Tabelle 25. Bei
dem Einsatz von flexiblen Verbindungsleitungen, wie
Edelstahlwellschläuchen, müssen höhere Druckverluste
als bei starren Rohrsystemen eingerechnet werden.
Speicher Empfohlener Nenndurchmesser
ST 135-3 E/
ST 160-3 E
Tab. 25 Empfohlener Nenndurchmesser der Anschluss-
leitungen
Um unnötige Druckverluste und Auskühlung des
Speichers durch Rohrzirkulation zu verhindern, müssen
die Ladeleitungen möglichst gut isoliert und kurz sein.
Der Anschluss des Speicherrücklaufs erfolgt
grundsätzlich in der Nähe des Kaltwassereintrittes. Das
bedeutet, dass der Warmwasserspeicher im Gegen-
strombetrieb genutzt wird. Somit wird die Ladeleistung
optimal übertragen.
Bei Bedarf ist eine Ladezeitsteuerung vorzusehen
( Heizungsregelung).
An der höchsten Stelle zwischen Speicher und Heizgerät
ist zur Vermeidung von Störungen durch Lufteinschluss
eine wirksame Entlüftung vorzusehen (z. B. Entlüfter-
topf).
Im Sommerbetrieb kann durch Schwerkraftzirkulation
der Warmwasserspeicher auskühlen. Um das zu
verhindern, ist der Einbau eines Rückflussverhinderers
oder einer Rückschlagklappe im Speicherrücklauf
erforderlich. Ein Rückflussverhinderer ist mit dem
Zubehör Nr. 414 lieferbar.
Mischinstallation
Dieser Abschnitt gilt nur für emaillierte
Warmwasserspeicher, nicht für Edelstahl-
speicher.
Nach DIN 1988 reicht der Einbau einer Buntmetall-
armatur aus, um Rohrwerkstoffe unterschiedlicher
Potentiale vor elektrochemischer Kontaktkorrosion zu
schützen (z. B. Edelstahl und verzinkter Stahl). In
solchen Fällen (hierzu zählen auch Warmwasserspeicher
aus emailliertem Stahl) fanden Übergangsfittings aus
Rotguss häufige Anwendung.
Jüngste Erfahrungen bei Warmwasser mit hoher
Leitfähigkeit und hohem Härtegrad (> 15 °dH) zeigen
jedoch, dass hier trotz eines Rotgussfittings ein
Korrosionsrisiko an der Übergangsstelle besteht. Ferner
wurden in diesen Bereichen vermehrt Inkrustationen
festgestellt, die teilweise zum vollständigen Verschluss
des Rohrquerschnitts führen. Daher empfehlen wir für
Olio Condens 8000 F – 6 720 821 754 (2017/12)
Anschluss- Anschlussge-
gewinde winde (Austritt)
(Eintritt) Abblaseleitung
R ½ R ¾
R ¾ R 1
der Anschlussleitungen
DN 20
solche Mischinstallationen in zugänglichen Bereichen
den Einsatz von Isolierverschraubungen als Problem-
lösung.
Zirkulationsleitung
Die Bosch Speicher sind mit einem eigenen Zirkulations-
anschluss versehen.
Wenn keine Zirkulationsleitung angeschlossen wird,
muss der Anschluss verschlossen werden.
Die Zirkulation ist mit Rücksicht auf die Auskühlverluste
nur mit einer zeit- und/oder temperaturgesteuerten
Zirkulationspumpe zulässig.
Ein geeigneter Rückflussverhinderer ist vorzusehen.
WW
V
SP
Z
R
SP
E
MAG

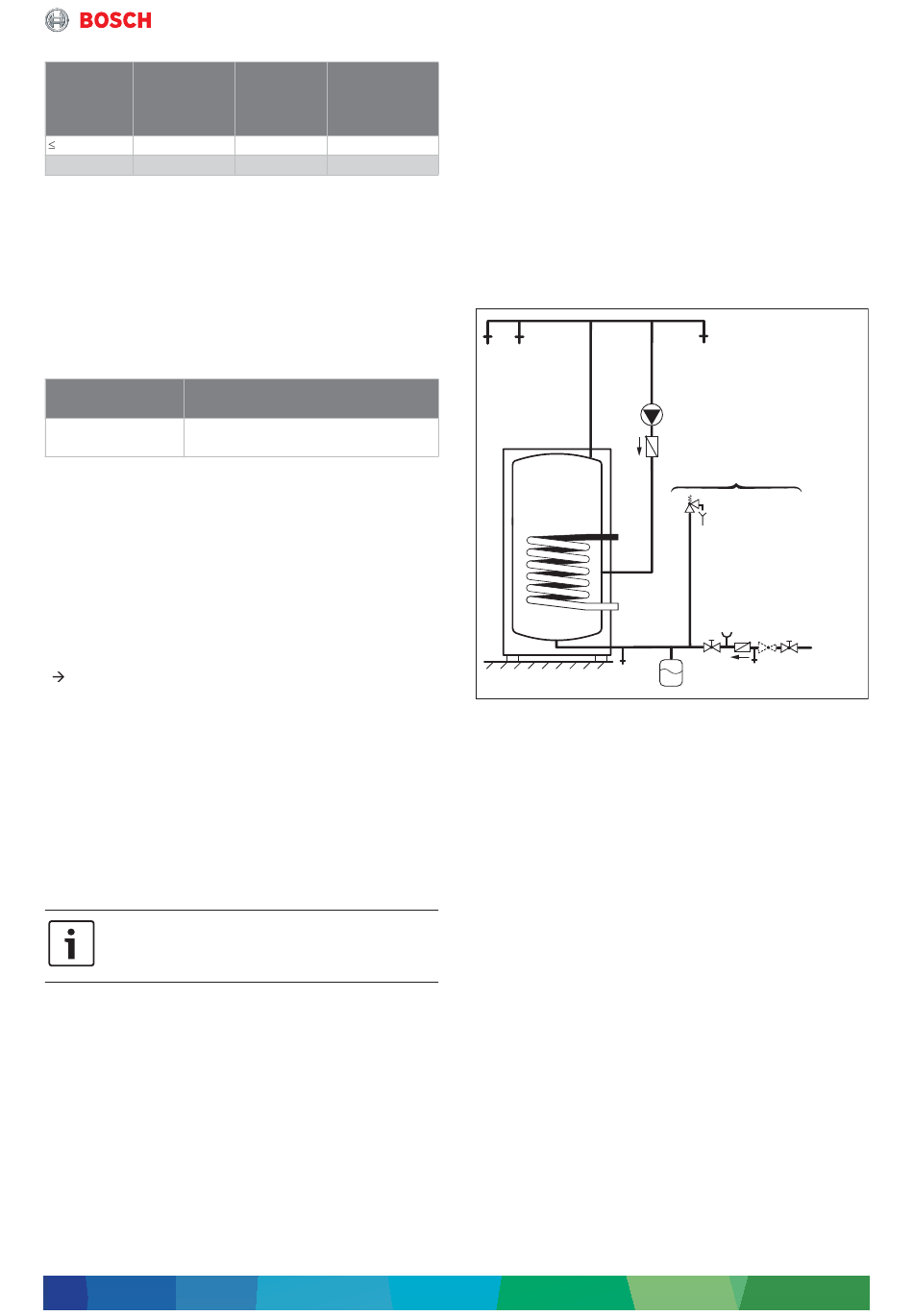

Bild 38 Warmwasserseitiges Anschluss-Schema
AV Absperrventil
DM Druckminderer (wenn erforderlich, Zubehör)
E Entleerung
KW Kaltwasseranschluss
AG Trinkwasser-Ausdehnungsgefäß (Empfehlung)
MS Manometerstutzen
PV Prüfventil
R Speicherrücklauf
SP
RV Rückflussverhinderer
SG Sicherheitsgruppe nach DIN 1988
SV Sicherheitsventil
V Speichervorlauf
SP
WW Warmwasseranschluss
Z Zirkulationsanschluss
ZP Bauseitige Zirkulationspumpe
Warmwasserbereitung
WW
ZP
RV
SG
SV
MS
AV RV DM AV
KW
PV
