Neutralisationseinrichtungen
8 Neutralisationseinrichtungen
Wenn lokale Wasserbehörden trotz Einsatz schwefel-
armen Heizöles eine Kondensatbehandlung fordern,
bietet Bosch hierzu die Neutralisationseinrichtung
Nr. 1639 an.
8.1 Neutralisationseinrichtung Nr. 1639
Die Neutralisationseinrichtung Nr. 1639 (
besteht aus einem zylindrischen Kunststoffgehäuse mit
2 Kammern. In der ersten Kammer ist ein Aktivkohle-Vor-
filter. Dieser hält Kohlenwasserstoffe bis zum Erreichen
der Aufnahmekapazität zurück. In der nachfolgenden
Kammer mit dem Neutralisationsmittel wird der pH-Wert
des Kondensats auf über 6,5 angehoben.
Die Neutralisation kann bis zu einer Leistungsgröße von
36 kW eingesetzt werden. Durch automatisches Einbla-
sen von Luft wird das Granulat in der Neutralisation ste-
tig aufgelockert und dadurch ein Verbacken des
Granulats verhindert. Das Einblasen der Luft kann mit
Hilfe des Adapterkabels (Zubehör Nr. 1637) gesteuert
werden.
Zulaufhöhe
Ablaufhöhe
Anschluss
Länge
Höhe
Tab. 13 Abmessungen und technische Daten Nr. 1639

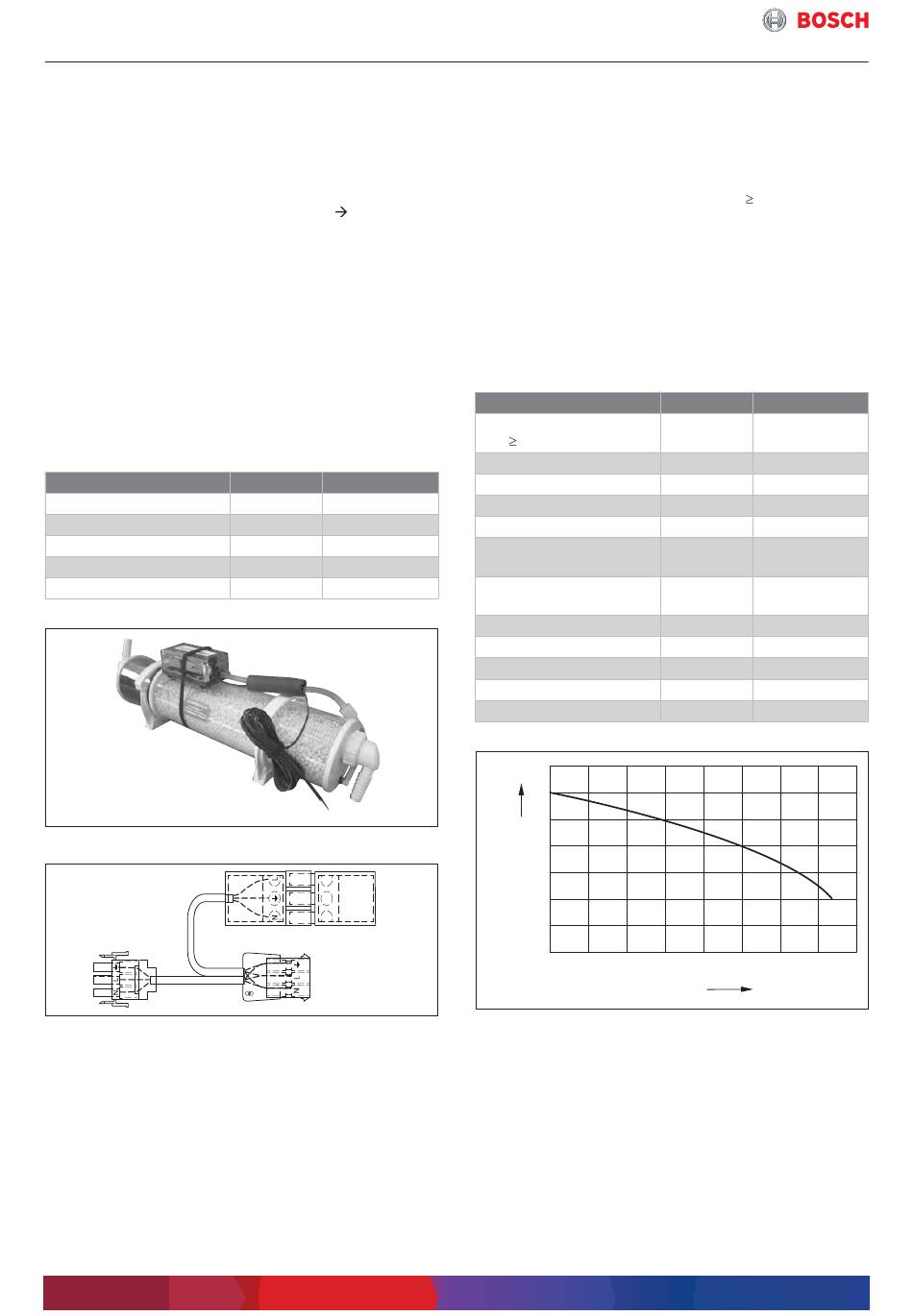

Bild 24 Neutralisationseinrichtung, Nr. 1639
Bild 25 Adapterkabel, Nr. 1637
26
Bild 24)
Einheit Nr. 1639
mm 130
mm 70
mm DN 40
mm 670
mm 195
6 720 617 292-30.1O
6 720 617 292-32.1O
8.2 Kondensatpumpe Nr. 1620
Die Kondensatpumpe Nr. 1620 wurde für den Einbau in
Brennwertkessel konzipiert, in denen aggressives Kon-
densat nach DWA-Arbeitsblatt ATV-DVWK-A 25 anfällt.
Die verwendeten Materialien der Anlage lassen eine Kon-
densatförderung bis zu einem pH-Wert
zu. Bei öl- oder gasbefeuerten Brennwertkesseln mit ei-
ner Leistung > 200 kW muss die Hebeanlage nach einer
Neutralisationseinrichtung eingebaut werden.
Die Motoreinheit ist auf dem Behälter umkehrbar und er-
möglicht so einen variablen Zu- oder Ablauf.
Die anschlussfertige Kondensatpumpe ist mit serienmä-
ßigem Alarmkontakt (Öffner/Schließer) zum Anschluss
an einem Brennwertkessel oder an einem Alarmschaltge-
rät ausgestattet.
Belastetes Kondensat
(pH 2,4)
Netzanschluss
Anschlussleistung P
1
Nennstrom
Netzfrequenz
Kabellänge Anlage zum
Schaltgerät/Stecker
maximale Medientempe-
ratur
Druckanschluss
Zulaufanschluss
Schutzart
Bruttovolumen
Gewicht
Tab. 14 Technische Daten Kondensatpumpe Nr. 1620
7
H / m
6
5
4
3
2
1
0
0 50 100
.
V / l/h
Bild 26 Restförderhöhe Nr. 1620
H Restförderhöhe
V
Volumenstrom
