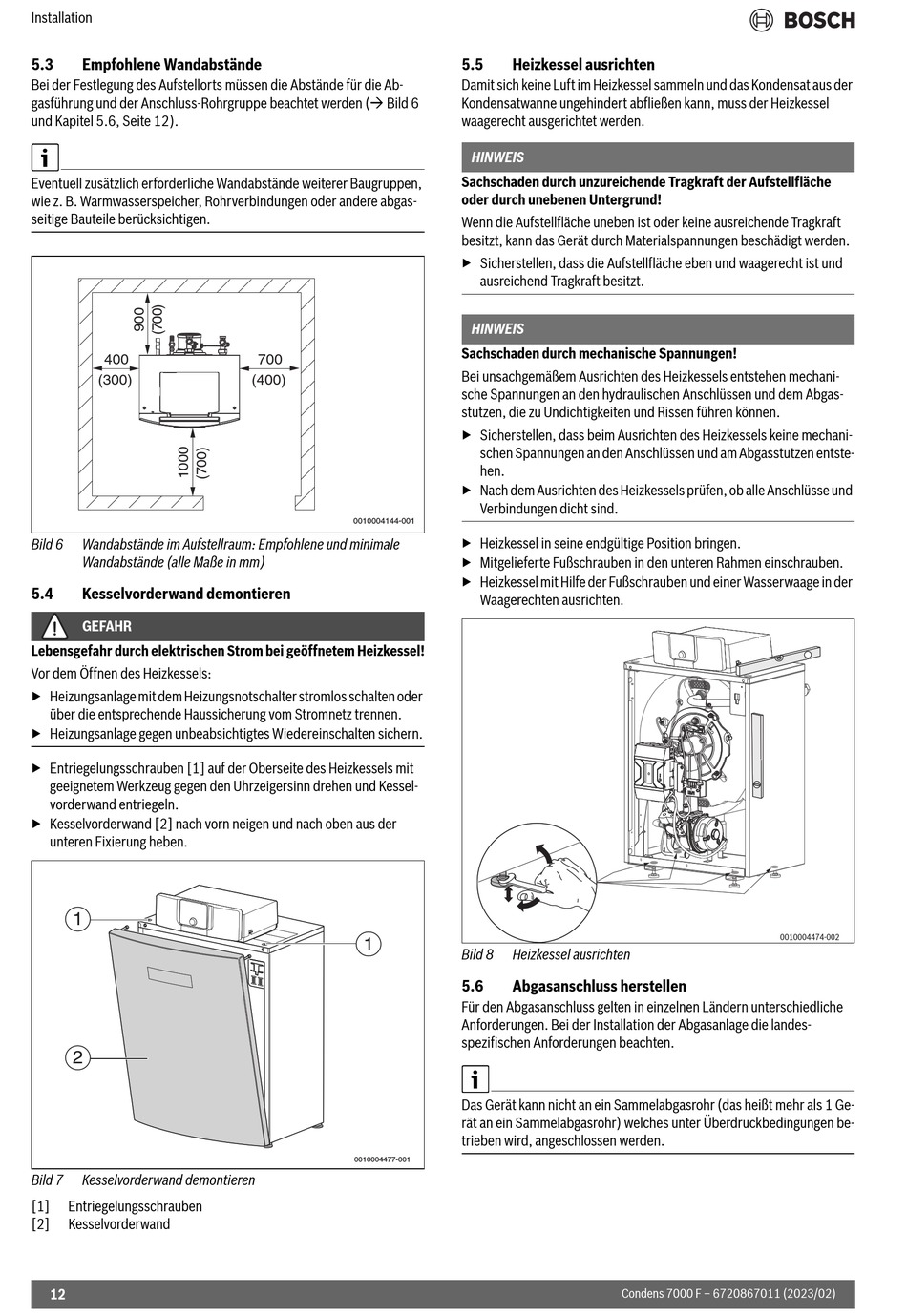

Installation
5.3 Empfohlene Wandabstände
Bei der Festlegung des Aufstellorts müssen die Abstände für die Ab-
gasführung und der Anschluss-Rohrgruppe beachtet werden ( Bild 6
und Kapitel 5.6, Seite 12).
Eventuell zusätzlich erforderliche Wandabstände weiterer Baugruppen,
wie z. B. Warmwasserspeicher, Rohrverbindungen oder andere abgas-
seitige Bauteile berücksichtigen.
400
(300)
Bild 6 Wandabstände im Aufstellraum: Empfohlene und minimale
Wandabstände (alle Maße in mm)
5.4

Kesselvorderwand demontieren

GEFAHR
Lebensgefahr durch elektrischen Strom bei geöffnetem Heizkessel!
Vor dem Öffnen des Heizkessels:
▶ Heizungsanlage mit dem Heizungsnotschalter stromlos schalten oder
über die entsprechende Haussicherung vom Stromnetz trennen.
▶ Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Entriegelungsschrauben [1] auf der Oberseite des Heizkessels mit
geeignetem Werkzeug gegen den Uhrzeigersinn drehen und Kessel-
vorderwand entriegeln.
▶ Kesselvorderwand [2] nach vorn neigen und nach oben aus der
unteren Fixierung heben.
1
2
Bild 7 Kesselvorderwand demontieren
[1] Entriegelungsschrauben
[2] Kesselvorderwand
12
700
(400)
0010004144-001
1
0010004477-001
5.5

Heizkessel ausrichten

Damit sich keine Luft im Heizkessel sammeln und das Kondensat aus der
Kondensatwanne ungehindert abfließen kann, muss der Heizkessel
waagerecht ausgerichtet werden.
HINWEIS
Sachschaden durch unzureichende Tragkraft der Aufstellfläche
oder durch unebenen Untergrund!
Wenn die Aufstellfläche uneben ist oder keine ausreichende Tragkraft
besitzt, kann das Gerät durch Materialspannungen beschädigt werden.
▶ Sicherstellen, dass die Aufstellfläche eben und waagerecht ist und
ausreichend Tragkraft besitzt.
HINWEIS
Sachschaden durch mechanische Spannungen!
Bei unsachgemäßem Ausrichten des Heizkessels entstehen mechani-
sche Spannungen an den hydraulischen Anschlüssen und dem Abgas-
stutzen, die zu Undichtigkeiten und Rissen führen können.
▶ Sicherstellen, dass beim Ausrichten des Heizkessels keine mechani-
schen Spannungen an den Anschlüssen und am Abgasstutzen entste-
hen.
▶ Nach dem Ausrichten des Heizkessels prüfen, ob alle Anschlüsse und
Verbindungen dicht sind.
▶ Heizkessel in seine endgültige Position bringen.
▶ Mitgelieferte Fußschrauben in den unteren Rahmen einschrauben.
▶ Heizkessel mit Hilfe der Fußschrauben und einer Wasserwaage in der
Waagerechten ausrichten.
Bild 8 Heizkessel ausrichten
5.6

Abgasanschluss herstellen

Für den Abgasanschluss gelten in einzelnen Ländern unterschiedliche
Anforderungen. Bei der Installation der Abgasanlage die landes-
spezifischen Anforderungen beachten.
Das Gerät kann nicht an ein Sammelabgasrohr (das heißt mehr als 1 Ge-
rät an ein Sammelabgasrohr) welches unter Überdruckbedingungen be-
trieben wird, angeschlossen werden.
Condens 7000 F – 6720867011 (2023/02)
