Agilent Technologies Turbo-V 300HT PCB Bedienungshandbuch Seite 90

7 Istruktionsbog
Installation
Trasformatorens varmeføler
Trasformatorens varmeføler
Figur 3
90/260
19
0
18
0
18
54
0
Med 100/120 Vac elnet
19
0
18
0
18
54
0
Med 220/240 Vac elnet

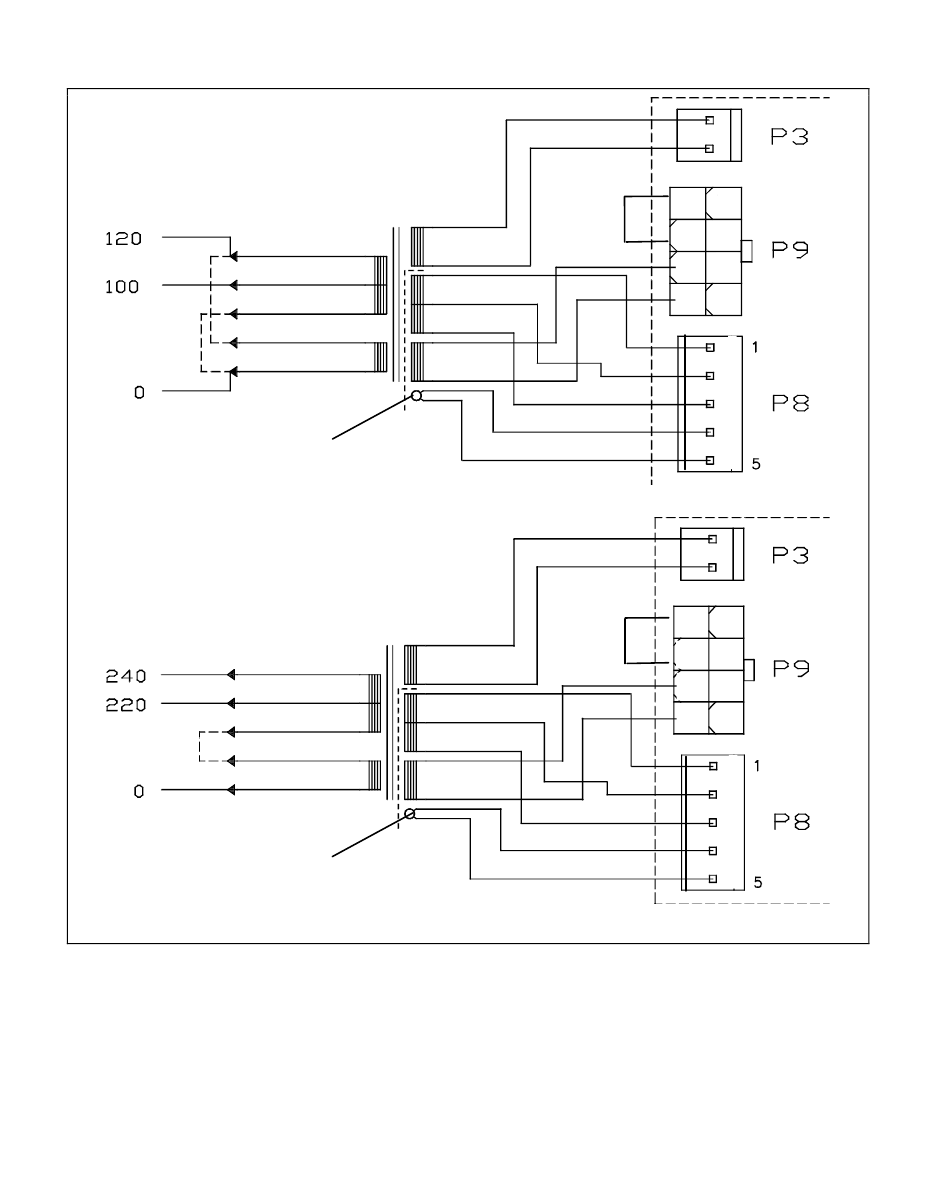

Forbindelser mellem styreenheden, effekttransformatoren og
elnettet
Turbo-V 300HT PCB Controller User Manual / 87-900-884-01 (F)
4
8
3 7
2 6
1 5
Styreenhed
4 8
3 7
2 6
1 5
Styreenhed
