ANSCHLUSS DES DRUCKLUFTSYSTEMS
Für den Anschluss der Druckluftquelle stehen 3 Optionen zur Verfügung:
1.
Klemmen Sie einen 3/8-Zoll-ID-Schlauch and die installierte, abnehmbare Befestigungsbuchse
(die Buchse hat eine Schlauchtülle).
2.
Nehmen sie den Buchsenteil der Schnellkupplung ab und verbinden sie ihn mit dem Stecker (für den
Fall, dass der Installateur die Schlauchtülle nicht verwenden möchte). Die Buchsenkupplung muss
an einen Stecker gemäß dem Abmessungsstandard A-A-59439, Größe 3/8-Zoll/ISO-6150-B-15
angeschlossen werden.
Hinweis: Mit der folgenden Methode ist keine Schnellkupplung für die Luftzufuhr
möglich.
3.
Entfernen Sie die installierte Buchsen/Stecker-Schnellkupplung und bringen Sie sie an einem
1/2-Zoll NPT(F)-Gewinde an.

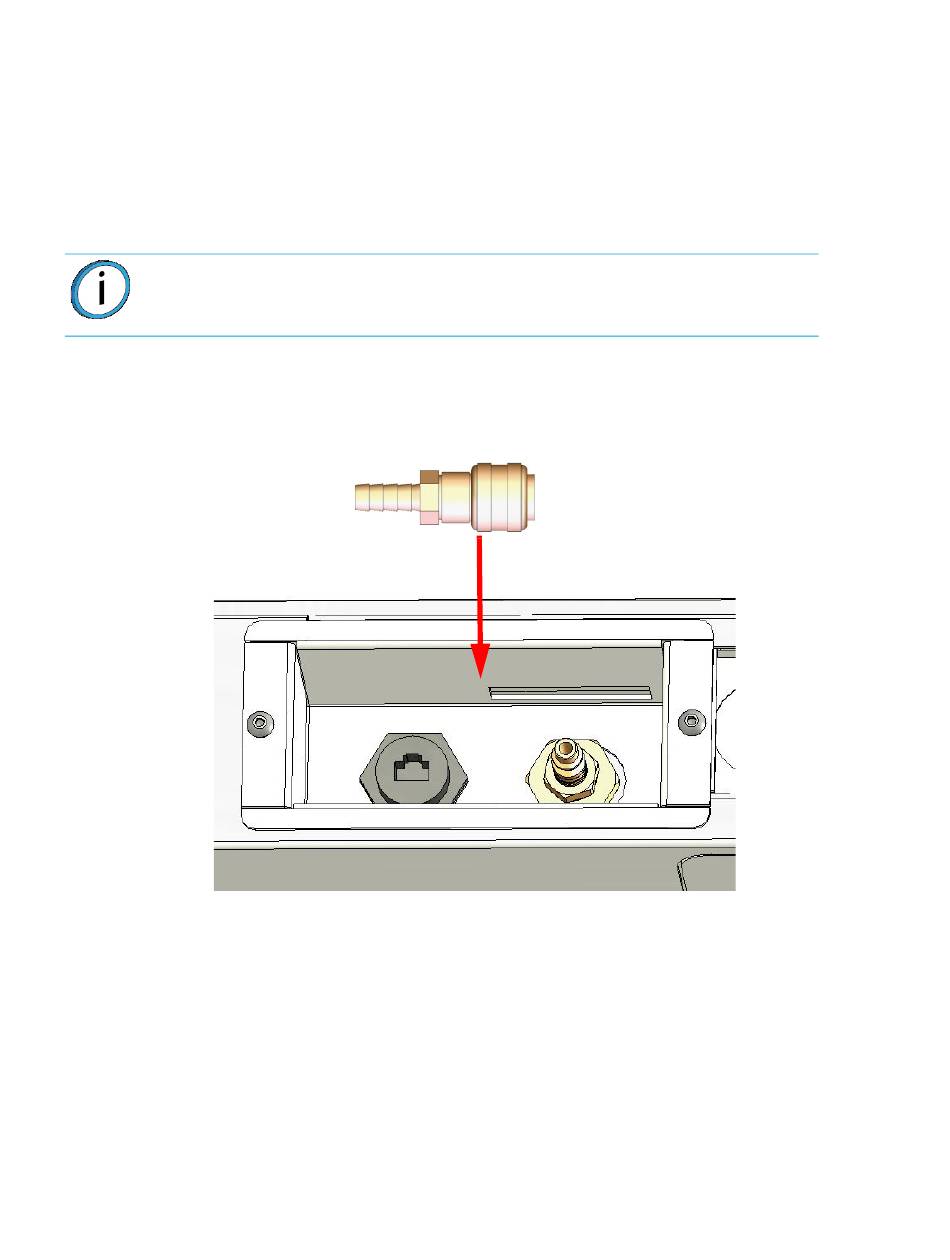

Abbildung 11: Im Lieferumfang enthaltener Druckluftsystemanschluss
Mit Klebeband am
System angebrachte
Buchsenbefestigung.
