3.
Verbinden Sie den Drucker wie folgt mit dem Stromanschluss
Warnhinweis: HOHER ABLEITSTROM. Erdungsanschluss ist erforderlich vor
dem Stromanschluss.
•
Leitung 1 wird mit dem Sicherungsblock L1 verbunden.
•
Leitung 2 wird mit dem Sicherungsblock L2 verbunden.
•
Leitung 3 wird mit dem Sicherungsblock L3 verbunden.
•
Erdungsleiter wird mit dem Erdungsblock verbunden (Minimum 10 mm
Hinweis: Alle Verkabelungen vom Wartungsanschluss zum System müssen von
einem zugelassenen Elektriker durchgeführt werden. Dies gilt für sämtliche
Anschlüsse, Kabel und die erforderliche Zugentlastung. Lassen Sie sich von
einem zugelassenen Elektriker hinsichtlich der anwendbaren lokalen und
nationalen elektrischen Vorschriften beraten.

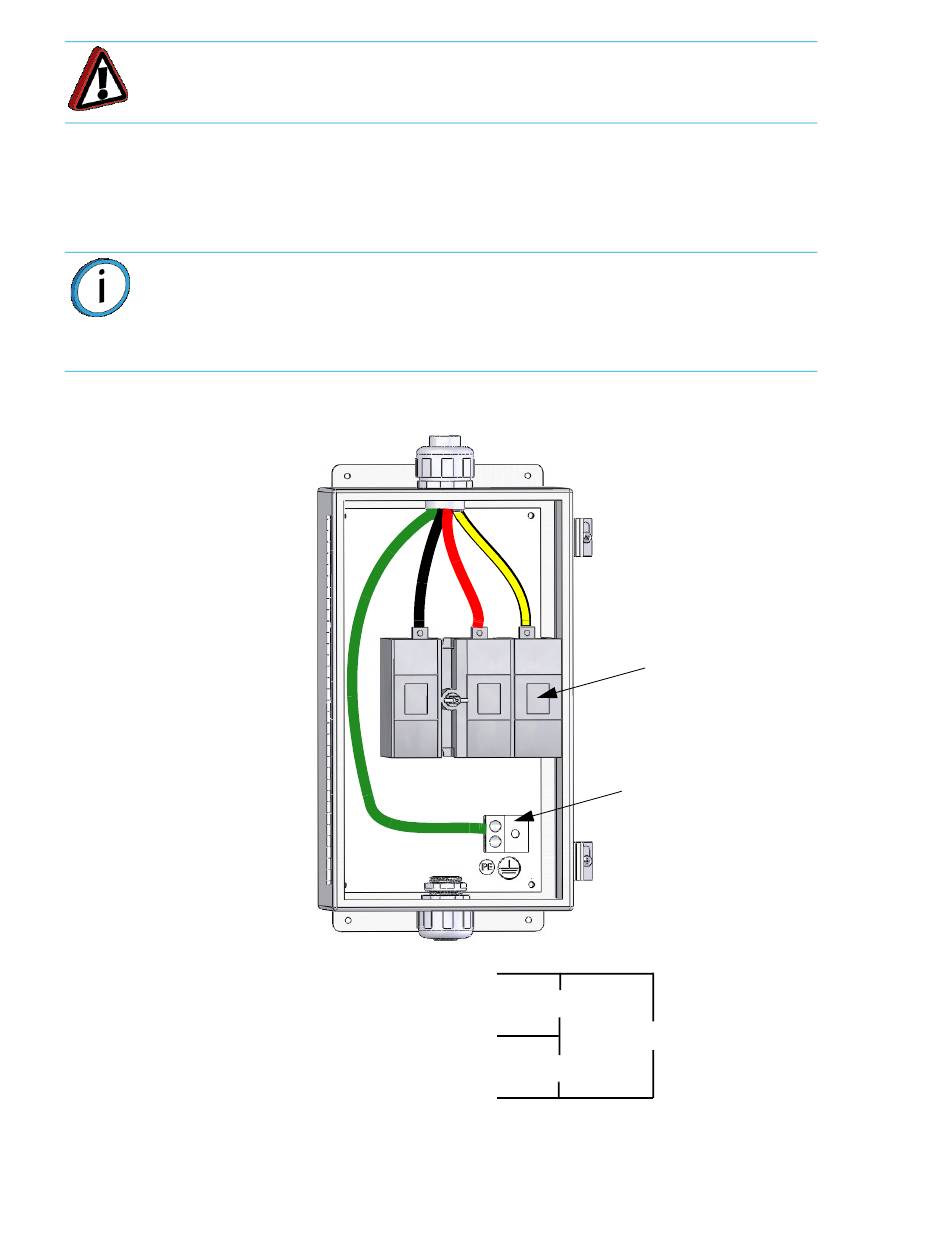

Abbildung 10: Leitungsverbindungen
L1
L2
L1
L2
L3
13
(Abbildung
10):
2
, 7AWG cu).
L3
Sicherungsblock (3x)
Erdungsblock
(Position kann
unterschiedlich sein).
230 Volt
230 Volt
230 Volt
