- Seite 1 Site Preparation Guide ® F770 3D-Drucker Teile-Nr. 477001-0001_REV_B...
-
Seite 2: Verwendete Marken
Kopie dieses Urheberrechtshinweises enthalten. Verwendete Marken Stratasys, F770, GrabCAD, GrabCAD Print, Insight und FDM sind Marken von Stratasys und/ oder Tochtergesellschaften oder verbundenen Unternehmen und können in bestimmten Gerichtsbarkeiten eingetragen sein. Alle anderen Produktnamen und Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. - Seite 3 übersetzte Version verwenden, nutzen Sie bitte die englische Version für eine aktuelle Revision und Liste der Aktualisierungen. Zeitpunkt der Revision Beschreibung der Änderungen Freigabe Juni 2021 Erste Version Juni 2021 Abbildung 44 in Kapitel 5 ersetzt. Seite iii © Copyright 2021 Stratasys. Alle Rechte vorbehalten.
-
Seite 4: Inhaltsverzeichnis
Inhalt Revisionsprotokoll..................iv Sicherheit...................... iv Sichere Umgebung......................iv Über den F770-Drucker ................. 1 Komponenten ........................1 Highlights..........................1 So verwenden Sie dieses Handbuch .................. 2 Aufgaben für die Vorbereitungen am Aufstellungsort ........3 Auswahl des Installationsorts ....................3 Physische Daten und Platzbedarf ..................3 Umgebungsanforderungen.................... -
Seite 5: Revisionsprotokoll
Die folgenden grundlegenden Sicherheitstipps sollen die Sicherheit bei der Installation, beim Betrieb und bei der Wartung der Stratasys-Geräte gewährleisten. Sie sollten nicht als umfassend betrachtet werden, wenn es um Sicherheit geht. Die Drucker der F770-Reihe wurden zwar als sichere und zuverlässige Geräte entwickelt; der Zugriff auf bestimmte Bereiche des Druckers ist jedoch möglicherweise gefährlich. -
Seite 6: Über Den F770-Drucker

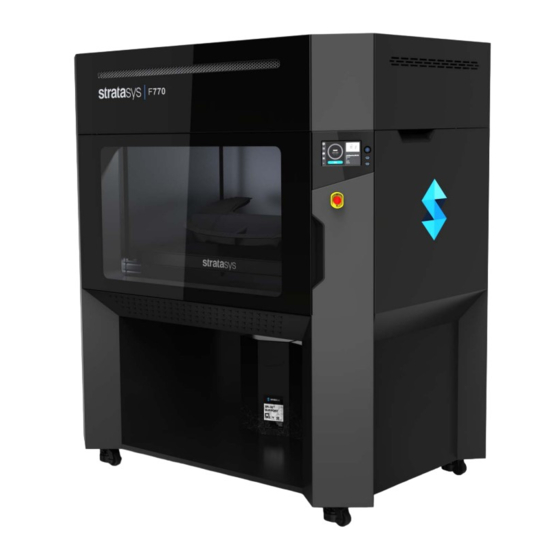

Leitfaden für die Vorbereitungen am Aufstellungsort Über den F770-Drucker Über den F770-Drucker Die 3D-Drucker der F770-Reihe von Stratasys weisen die neueste innovative Technologie auf und bieten Ihnen genaue 3D-Druckteile von einem CAD-Design. Die FDM-Technologie von Stratasys (Fused Deposition Modeling) bietet Prototypenteile, einschließlich interner Features, die für Form, Eignung und Funktion von Feldversuchen verwendet werden können. -
Seite 7: So Verwenden Sie Dieses Handbuch
So verwenden Sie dieses Handbuch Dieses Handbuch bietet Informationen über die Auswahl eines passenden Standorts für den F770-Drucker. Dieses Handbuch bietet außerdem Anleitungen zum Entpacken und für die Ersteinrichtung. Besonders wichtige Informationen werden in einem von drei Formaten zur Verfügung gestellt: Eine Warnung weist darauf hin, dass eine Vorgehensweise einen Bediener verletzen könnten, falls die Anweisungen nicht befolgt werden. -
Seite 8: Aufgaben Für Die Vorbereitungen Am Aufstellungsort
Vergewissern Sie sich, dass die Aufstellungsfläche am Installationsstandort das Gewicht und die Abmessungen inklusive der erforderlichen Abstände ermöglicht. Der Aufstellungsort muss eine ebene Oberfläche sein, die stabil ist und 770 kg tragen kann. Die Laufrollen des F770- Druckers haben eine Fläche von 7 cm Warnhinweis: Aufgrund der physischen Größe und des Gewichts des F770-Druckers ist es... -
Seite 9: Mindestabstände Beim Betrieb
Leitfaden für die Vorbereitungen am Aufstellungsort Aufgaben für die Vorbereitungen am Aufstellungsort Mindestabstände beim Betrieb Ausreichende seitliche Abstände ermöglichen ordnungsgemäße Luftzirkulation und Wartungszugang, während die empfohlenen Abstände an Vorder- und Rückseite auch genügend Platz zum Öffnen der Türen zum Ofen und zum Elektronikfach bieten. Die oberen Klappdeckel benötigen zusätzlichen oberen Abstand, um vollständig zu öffnen. - Seite 10 Leitfaden für die Vorbereitungen am Aufstellungsort Aufgaben für die Vorbereitungen am Aufstellungsort Abbildung 2: Gesamtabmessungen des F770-Druckers Abbildung 3: Drucker-Massenschwerpunkt Seite 5...
-
Seite 11: Umgebungsanforderungen
Leitfaden für die Vorbereitungen am Aufstellungsort Aufgaben für die Vorbereitungen am Aufstellungsort Umgebungsanforderungen • Der F770-Drucker kann in jeder kontrollierten Umgebung eingesetzt werden. • Luftqualitätsbedingungen mit übermäßigen Festpartikeln (leitend oder nichtleitend) können zu Systemschäden führen. • Luftqualitätsbedingungen, unter denen sich aerogene Öle auf dem Drucker oder in diesem ansammeln können, schädigen möglicherweise die Plastikkomponenten. -
Seite 12: Elektrische Anschlussanforderungen
über die Stromqualität der Anlage Bescheid wissen, sollten sich an ihren Stromanbieter wenden. Optionale Transformatoren Es sind zwei optionale Transformatoren von Stratasys verfügbar, für Anlagen, deren Wechselstromdienste außerhalb der Spezifikation von 207 VAC liegen. Die Umschalter entsprechen den anwendbaren elektrischen und Sicherheitsstandards und sind mit dem CE- Zeichen sowie dem NRTL-Zeichen (Nationally Recognized Test Laboratory) für Nordamerika... -
Seite 13: Anforderungen An Die Pc-Arbeitsstation
Anschlussklemme angeschlossen, siehe Anschlussdiagramm (siehe Beispiel in <Cross Ref>Abbildung ). Abbildung 5: Interne Jumperkonfiguration Anforderungen an die PC-Arbeitsstation Informationen zu den Anforderungen an die GrabCAD Print-PC-Arbeitsstation finden Sie unter: http://help.grabcad.com/article/195-system-requirements-for-grabcad-print. Informationen zu den Anforderungen an die Insight-PC-Arbeitsstation finden Sie auf der Stratasys-Website. Seite 8... -
Seite 14: Lan-Anforderungen
Eine LAN-Verbindung ist jedoch nicht erforderlich, da der Drucker Dateien über eine WLAN- Verbindung oder einen USB-Stick in einem der USB-Anschlüsse des Druckers übertragen kann. Ausführliche Informationen und Anweisungen zum Übertragen von Dateien auf den Drucker finden Sie in der F770-Bedienungsanleitung. Seite 9... -
Seite 15: Vorbereitung Der Installation
Der verpackte Drucker wiegt 2000 lbs. (907 kg). Vergewissern Sie sich, dass Sie die entsprechenden Geräte und das Personal zur Verfügung haben, die das System bewegen können. Die Versandkiste des F770 ist so konzipiert, dass sie mit einem Gabelstapler von den dafür vorgesehenen Stellen auf der Versandbasis angehoben und transportiert werden kann (Abbildung 6). -
Seite 16: Auspacken Des Druckers
Foto dem Installationsbeauftragten helfen, die Ursache für die Beschädigung herauszufinden (Abbildung Wenn ein Schaden festgestellt wurde, fahren Sie mit dem Auspacken nicht fort, bis ein zertifizierter Stratasys-Techniker kontaktiert wurde. Abbildung 7: Schadensanzeigen an Versandkisten Stoßanzeige Neigungsanzeige Seite 11... - Seite 17 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 2. Entfernen Sie mit einem Bohrer mit Kreuzschlitzschraubendreher die Schrauben (ca. 18), mit denen die obere Panelbaugruppe an der Kiste befestigt ist. Legen Sie das obere Panel beiseite. Schwarze Punkte auf den Außenpanels der Kiste zeigen die Positionen der Holzschrauben an.
- Seite 18 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 4. Entfernen Sie mit einem Bohrer mit Kreuzschlitzschraubendreher die Schrauben (ca. 12 pro Seite), mit denen die vordere und hintere Panelbaugruppe an der Kiste befestigt ist. Legen Sie die Panels beiseite. Abbildung 10: Entfernen der vorderen und hinteren Seitenpanels der Kiste Panelbaugruppen, Vorne und hinten...
- Seite 19 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation Abbildung 11: Entfernen der Druckerhalteplatten aus den Hebekanälen Druckerhalteplatten (2) 8. Entfernen Sie mit einem Bohrer mit Kreuzschlitzschraubendreher die Schrauben, mit denen die beiden übrigen Platten befestigt sind, die den Drucker mit dem Versandboden verbinden.
- Seite 20 13. Lassen Sie den Drucker vorsichtig herunter, bis er auf seinen Laufrollen steht. 14. Überprüfen Sie die Außenseite des Druckers auf Dellen und Kratzer. Falls Sie eine Beschädigung finden, melden Sie diese unverzüglich an Stratasys und die Versandfirma. Seite 15...
- Seite 21 Installationsvorgang abgeschlossen ist, siehe „Physische Daten und Platzbedarf“ (Seite 3). Anweisungen zur endgültigen Einrichtung finden Sie in Kapitel 2 der F770-Bedienungsanleitung. 16. Drehen Sie das Rändelrad an jeder der vier Druckerrollen, um die Ausgleichsblöcke auf den Boden abzusenken. Abbildung 15: Absenken der Ausgleichsblöcke Rändelrad...
-
Seite 22: Anschluss Der Stromversorgung
Leitfaden für die Vorbereitungen am Aufstellungsort Anschluss der Stromversorgung Anschluss der Stromversorgung Warnhinweis: Alle Verkabelungen vom Wartungsanschluss zum System müssen von einem zugelassenen Elektriker durchgeführt werden. Dies gilt für sämtliche Anschlüsse, Kabel und die erforderliche Zugentlastung. Halten Sie alle anwendbaren lokalen und nationalen elektrischen Vorschriften ein. 1. - Seite 23 Leitfaden für die Vorbereitungen am Aufstellungsort Anschluss der Stromversorgung Abbildung 17: Weiterleiten des Stromkabels Leitungsfilter Kabelbinder (5) Netzkabel 6. Bringen Sie das Stromeingangspanel wieder an und ziehen Sie die vier Befestigungsschrauben fest. Stellen Sie sicher, dass sich das Ethernet-Kabel des Druckers nicht von der Rückseite des Panels gelöst hat, bevor Sie die Befestigungsschrauben anziehen.
- Seite 24 Leitfaden für die Vorbereitungen am Aufstellungsort Anschluss der Stromversorgung 8. Schließen Sie die Adern des Netzkabels wie nachfolgend beschrieben an den Leitungsfilter an: a. Schließen Sie das Erdungskabel an die Erdungsklemme des Druckers an. b. Schließen Sie die Versorgungskabel an. •...
-
Seite 25: Checkliste Für Die Vorbereitungen Am Aufstellungsort
Leitfaden für die Vorbereitungen am Aufstellungsort Checkliste für die Vorbereitungen am Aufstellungsort Checkliste für die Vorbereitungen am Aufstellungsort Anforderungen an die elektrische Installation • Ein dedizierter Schaltkreis mit 120/208V, 3 Phasen, 50/60Hz 30A wurde installiert. • Der Kunde hat ein elektrisches Kabel mit blanken Leitern geliefert, um den Drucker an die Stromversorgung anzuschließen. - Seite 26 _____ c-support@stratasys.com DAS UNTERNEHMEN FÜR 3D-DRUCKLÖSUNGEN...
