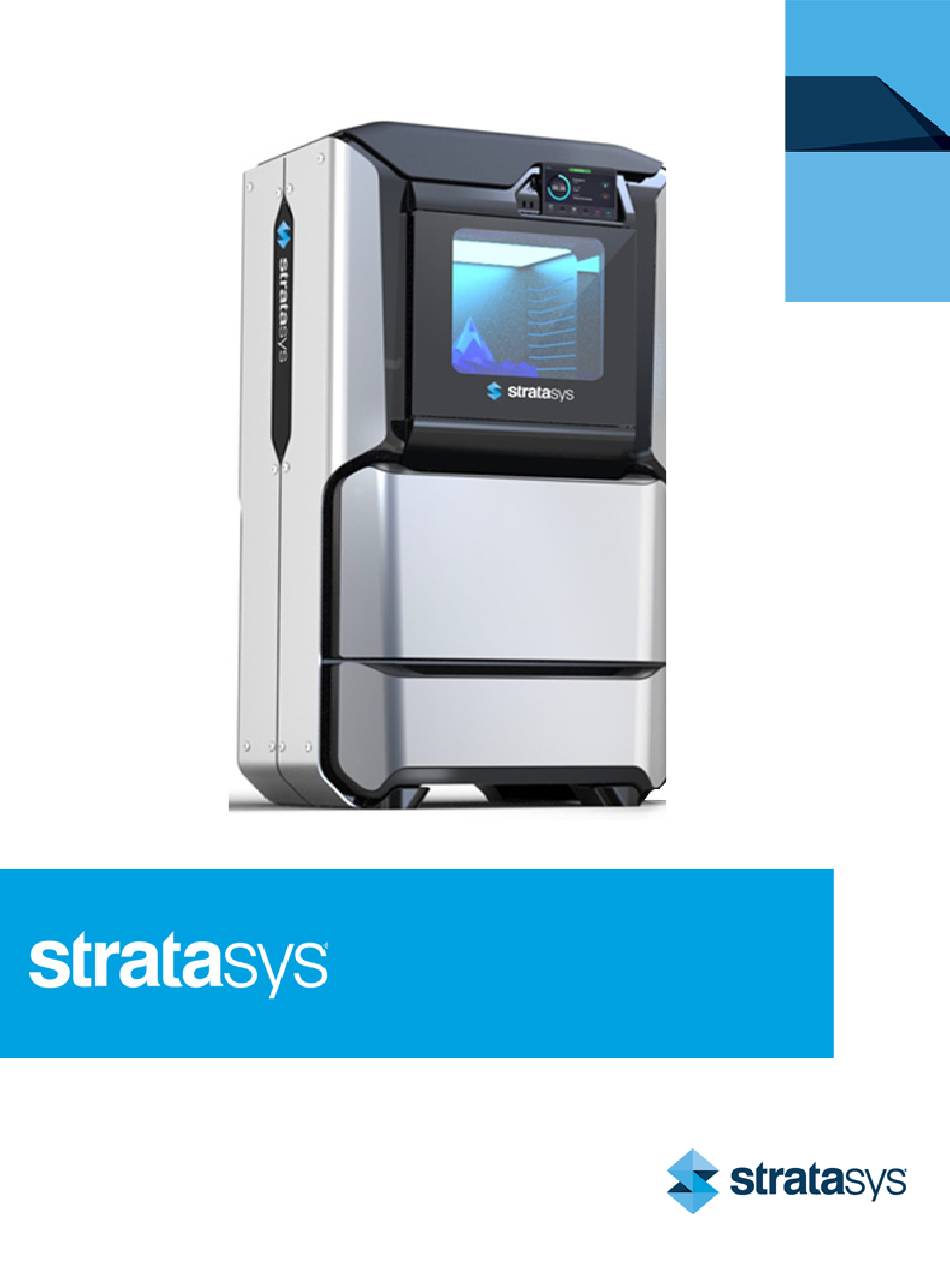

- Seite 1 F123-Reihe Shared Office-3D-Drucker LEITFADEN FÜR DIE VORBEREITUNGEN AM AUFSTELLUNGSORT Teile-Nr. 401692-0001, REV_D...
- Seite 2 Dieses Dokument darf ohne vorherige schriftliche Genehmigung von Stratasys, Inc. weder vollständig noch teilweise kopiert, vervielfältigt oder in andere Sprachen übersetzt werden. Alle Zeichnungen und die darin enthaltenen Informationen sind das Eigentum von Stratasys, Inc. Jegliche nicht genehmigte Nutzung und Reproduktion sind verboten.
-
Seite 3: Inhaltsverzeichnis
TABLE OF CONTENTS ÜBER DIE DRUCKER DER F123-REIHE......... 1 KOMPONENTEN 1 Highlights des F170 ............................1 Highlights des F270 ............................1 Highlights des F370 ............................1 SO VERWENDEN SIE DIESES HANDBUCH ................2 AUFGABEN FÜR DIE VORBEREITUNGEN AM AUFSTELLUNGSORT ............... 3 AUSWAHL DES STANDORTS .................... - Seite 4 CHECKLISTE FÜR DIE VORBEREITUNGEN AM AUFSTELLUNGSORT .............. 16 ANFORDERUNGEN AN DIE ELEKTRISCHE INSTALLATION........16 UMGEBUNGSANFORDERUNGEN................16 ERFORDERLICHE INSTALLATIONSAUFGABEN............16...
-
Seite 5: Sichere Umgebung
Die folgenden grundlegenden Sicherheitstipps sollen die Sicherheit bei der Installation, beim Betrieb und bei der Wartung der Stratasys-Geräte gewährleisten. Sie sollten nicht als umfassend betrachtet werden, wenn es um Sicherheit geht. Die Drucker der F123-Reihe wurden zwar als sichere und zuverlässige Geräte entwickelt;... -
Seite 6: Über Die Drucker Der F123-Reihe
ÜBER DIE DRUCKER DER F123-REIHE Die 3D-Drucker der F123-Reihe weisen die neueste innovative Technologie auf und produzieren genaue Prototypen von einem CAD-Design. Die FDM-Technologie von Stratasys (Fused Deposition Modeling) bietet Prototypenteile, einschließlich interner Features, die für Form, Eignung und Funktion von Feldversuchen verwendet werden können. -
Seite 7: So Verwenden Sie Dieses Handbuch
SO VERWENDEN SIE DIESES HANDBUCH Dieses Handbuch bietet Informationen über die Auswahl eines passenden Standorts für den Drucker der F123- Reihe. Dieses Handbuch bietet außerdem Anleitungen zum Entpacken und für die Ersteinrichtung. Besonders wichtige Informationen werden in einem von drei Formaten zur Verfügung gestellt: Warnhinweis: Eine WARNUNG weist darauf hin, dass eine Vorgehensweise einen Bediener verletzen könnten, falls die Anweisungen nicht befolgt werden. -
Seite 8: Aufgaben Für Die Vorbereitungen Am Aufstellungsort
AUFGABEN FÜR DIE VORBEREITUNGEN AM AUFSTELLUNGSORT AUSWAHL DES STANDORTS Legen Sie basierend auf den folgenden Kriterien fest, wo der Drucker installiert werden soll: 1. Platzbedarf 2. Umgebungsanforderungen 3. Anforderungen an die Elektrik 4. LAN-Anforderungen Hinweis: Die Drucker der F123-Reihe können Schwingungspegel verursachen, die hauptsächlich von der Geometrie und den Materialcharakteristiken des Teilebaus abhängen. - Seite 9 Abbildung 1: F123 Massenschwerpunkt 31,9 12,7 12,5 *Alle Abmessungen sind in Zoll angegeben und werden von der Mitte des vorderen linken Nivellierfußes gemessen...
-
Seite 10: Mindestabstände Beim Betrieb
MINDESTABSTÄNDE BEIM BETRIEB Für eine angemessene Luftzirkulation muss ausreichender Abstand auf der Rückseite und an den Seiten vorhanden sein, und an der Vorderseite muss genügend Abstand vorhanden sein, damit die Ofentür und die Schubladen geöffnet werden können. Seitlicher Abstand Mindestens 10,16 cm auf jeder Seite Hinterer Abstand Mindestens 15,24 cm Vorderer Abstand... -
Seite 11: Umgebungsanforderungen
UMGEBUNGSANFORDERUNGEN Der Drucker der F123-Reihe ist nur für die Verwendung in Innenräumen vorgesehen. • • Luftqualitätsbedingungen mit übermäßigen Festpartikeln (leitend oder nichtleitend) können zu Systemschäden führen. Luftqualitätsbedingungen, unter denen sich aerogene Öle auf dem Drucker oder in diesem • ansammeln können, schädigen möglicherweise die Plastikkomponenten. •... -
Seite 12: Anforderungen An Die Elektrik
ANFORDERUNGEN AN DIE PC-ARBEITSSTATION Informationen zu den Anforderungen an die GrabCAD Print-PC-Arbeitsstation finden Sie unter: http://help.grabcad.com/article/195-system-requirements-for-grabcad-print. Informationen zu den Anforderungen an die Insight-PC-Arbeitsstation finden Sie auf der Stratasys-Website. LAN-ANFORDERUNGEN Wenn Sie für Kommunikation und Dateiübertragung eine LAN-Verbindung verwenden: Die LAN-Verbindung ist ein RJ45-Anschluss mit 100-Base-T und Ethernet-Protokoll. -
Seite 13: Empfang Des Druckers
EMPFANG DES DRUCKERS UNTERSUCHEN DER KISTE AUF BESCHÄDIGUNGEN Bevor Sie die Versandkiste öffnen, sollten Sie sie auf Anzeichen von äußeren Beschädigungen untersuchen. Melden Sie nachweisliche äußere Beschädigungen an Stratasys und die Versandfirma. VORBEREITUNG DER INSTALLATION ERFORDERLICHE WERKZEUGE UND GERÄTE Grundlegende Handwerkzeuge (Akku-Schraubendreher oder Bohrereinsatz mit •... -
Seite 14: Entfernen Des Versandmaterials
Abbildung 3: Abstand für die Rampe 81 Zoll (206 cm) ENTFERNEN DES VERSANDMATERIALS 1. Prüfen Sie die an der Außenseite des Kartons angebrachten Neigungsanzeigen (2) und die ShockWatch-Anzeige. Fotografieren Sie diese Anzeigen ggf., um sie dem Installationsbeauftragten zu zeigen. Falls bei der Installation eine Beschädigung erkannt wird, kann dieses Foto dem Installationsbeauftragten helfen, die Ursache für die Beschädigung herauszufinden (Abbildung 2. - Seite 15 Abbildung 4: Details zur Versandkiste Ansicht von vorne Ansicht von hinten ShockWatch-Anzeige (1 wie gezeigt) Gekippt Anzeige (2 wie gezeigt) Versand Bänder (6) Befestigung für Abdeckung Schrauben Warnhinweis: Die Umreifungsbänder sind sehr straff gespannt. Wenn sie durchgeschnitten werden, können sie mit viel Wucht aufspringen. Tragen Sie beim Entfernen der Umreifungsbänder eine Schutzbrille.
-
Seite 16: Drucker Von Transportpalette Entfernen - Anweisungen Für Gabelstapler
Abbildung 5: Auspacken des Druckers (Abdeckung entfernt) Abdeckung Schaumstoffeinlage Schutzpanels aus Pappe (x 2) 7. Entfernen Sie den Drucker von der Transportpalette, zum Beispiel mit einem Gabelstapler ( siehe „Drucker von Transportpalette entfernen – Anweisungen für Gabelstapler“ auf Seite11) oder manuell, mit Hilfe einer Rampe (siehe „Entfernen des Druckers von der Transportpalette –... - Seite 17 Sie den orangen Kabelbinder, mit dem der X-Motor am Druckerrahmen (vordere linke Ecke des Rahmens) befestigt ist. 11. Öffnen Sie die Kammertür und entfernen Sie das orangefarbene Band, das die Düsenreinigungsvorrichtungen am Abfallschacht befestigt. 12. Entfernen Sie die Schutzfolie, die das Logo von Stratasys auf den Seitenwänden bedeckt.
-
Seite 18: Entfernen Des Druckers Von Der Transportpalette - Anweisungen Für Rampe
ENTFERNEN DES DRUCKERS VON DER TRANSPORTPALETTE – ANWEISUNGEN FÜR RAMPE Warnhinweis: Vergewissern Sie sich vor dem Entfernen des Druckers von der Rampe, dass Sie ausreichend Personal zur Verfügung haben, um den Drucker von der Transportpalette zu heben, weil der Drucker schwer ist (siehe „Abmessungen und Gewichte“... - Seite 19 Abbildung 8: Entfernen der Panels der Transportpalette Entriegeln Sie diesen Sperrriegel und entfernen Sie das Entriegeln Sie hintere Panel, diese Sperr- indem Sie es riegel und ent- aufwärts fernen Sie die ziehen. Seitenpanels, indem Sie sie aufwärts zie- hen. 3. Befestigen Sie die Rampe mit den drei Sperriegeln an der Kante der Transportpalette an der Transportpalette.
- Seite 20 Druckers von jeweils einer Person gehalten wird. 7. Überprüfen Sie die Außenseite des Druckers auf Dellen und Kratzer. Falls Sie eine Beschädigung finden, melden Sie diese unverzüglich an Stratasys und die Versandfirma. 8. Rollen Sie Drucker an seinen ungefähren Aufstellungsort.
-
Seite 21: Checkliste Für Die Vorbereitungen Am Aufstellungsort
CHECKLISTE FÜR DIE VORBEREITUNGEN AM AUFSTELLUNGSORT ANFORDERUNGEN AN DIE ELEKTRISCHE INSTALLATION Es wurde eine spezielle Steckdose mit 100-132, 200-240 VAC~15-7A 50/60 Hz installiert. Die geerdete Steckdose ist nicht weiter als 2 Meter (80 Zoll) vom Drucker entfernt. Die geerdete Steckdose ist für einen EUR- oder US-Netzstecker ausgelegt. - Seite 22 _____ c-support@stratasys.com THE 3D PRINTING SOLUTIONS COMPANY...
