Inhaltszusammenfassung für Stratasys F123 Serie

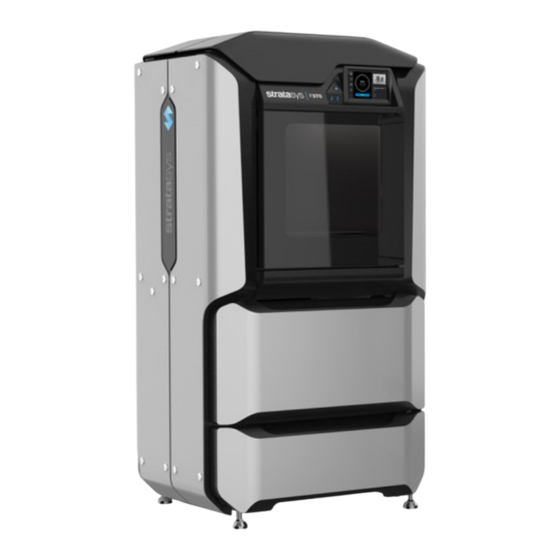

- Seite 1 Leitfaden für die Vorbereitungen am Aufstellungsort F123-Reihe Shared Office 3D-Druckersystem Teile-Nr. 401692-0001_REV_H...
-
Seite 2: Urheberrecht
Produkte entstehen. Marken Stratasys, F123 Series, F170, F190 CR, F270, F370, F370 CR, GrabCAD, Insight, FDM und alle Druckermaterialien sind Marken von Stratasys Ltd. und/oder seinen Tochtergesellschaften oder verbundenen Unternehmen und können in bestimmten Ländern eingetragen sein. Alle anderen Produktnamen und Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. -
Seite 3: Inhaltsverzeichnis
Untersuchen der Kiste auf Beschädigungen ..............10 Erforderliche Extras und Geräte..................10 Auspacken des Druckers ....................10 Checkliste für die Vorbereitungen am Aufstellungsort ......... 17 Anforderungen an die elektrische Installation ..............17 Umgebungsanforderungen....................17 Erforderliche Installationsaufgaben ................... 17 Vertrauliche Informationen von Stratasys Seite iii... -
Seite 4: Revisionsprotokoll
Sicherheit Die folgenden grundlegenden Sicherheitstipps sollen die Sicherheit bei der Installation, beim Betrieb und bei der Wartung der Stratasys-Geräte gewährleisten. Sie sollten nicht als umfassend betrachtet werden, wenn es um Sicherheit geht. Die Drucker der F123-Reihe wurden zwar als sichere und zuverlässige Geräte entwickelt; der Zugriff auf bestimmte Bereiche des Druckers ist jedoch möglicherweise gefährlich. -
Seite 5: Einleitung
Über die Drucker der F123-Reihe Die 3D-Drucker der F123-Reihe weisen die neueste innovative Technologie auf und produzieren genaue Prototypen von einem CAD-Design. Die FDM-Technologie von Stratasys (Fused Deposition Modeling) bietet Prototypenteile, einschließlich interner Features, die für Form, Eignung und Funktion von Feldversuchen verwendet werden können. DDM (Direct Digital Manufacturing) ermöglicht die Erstellung von benutzerdefinierten Teilen für den... -
Seite 6: Systemkomponenten
Willkommenskit (mit Anleitung zum Herunterladen der Bedienungsanleitung und allgemeinen Tools zum Warten des Druckers) • GrabCAD Print-Softwarepaket • Eine PC-Arbeitsstation (wird nicht von Stratasys verkauft) Highlights des F170 • Maximaler Bauraum: 254 x 254 x 254 mm • Materialschächte: 1 Modell, 1 Stütze •... - Seite 7 Leitfaden für die Vorbereitungen am Aufstellungsort Einleitung F370/F370 CR Höhepunkte • Maximaler Bauraum: 356 x 254 x 356 mm • Materialschächte: 2 Modell, 2 Stütze • Insight-Softwarepaket • Grafische Touchscreen-Benutzeroberfläche • Automatischer Materialwechsel • WLAN-Funktionen • Drei USB-Anschlüsse (2 vorne, 1 hinten) •...
-
Seite 8: Anforderungen An Den Aufstellungsort
Leitfaden für die Vorbereitungen am Aufstellungsort Anforderungen an den Aufstellungsort Anforderungen an den Aufstellungsort Legen Sie basierend auf den folgenden Kriterien fest, wo der Drucker installiert werden soll: 1. Platzbedarf 2. Umgebungsanforderungen 3. Anforderungen an die Elektrik 4. LAN-Anforderungen Die Drucker der F123-Reihe können Schwingungspegel verursachen, die hauptsächlich von der Geometrie und den Materialcharakteristiken des Teilebaus abhängen. - Seite 9 Leitfaden für die Vorbereitungen am Aufstellungsort Anforderungen an den Aufstellungsort Abbildung 1: F123 Massenschwerpunkt Alle Abmessungen sind in Zoll angegeben und werden von der Mitte des vorderen linken Nivellierfußes gemessen. Seite 5...
-
Seite 10: Mindestabstände Beim Betrieb
Leitfaden für die Vorbereitungen am Aufstellungsort Anforderungen an den Aufstellungsort Mindestabstände beim Betrieb Für eine angemessene Luftzirkulation muss ausreichender Abstand auf der Rückseite und an den Seiten vorhanden sein, und an der Vorderseite muss genügend Abstand vorhanden sein, damit die Ofentür und die Schubladen geöffnet werden können. Seitlicher Abstand Mindestens 10,16 cm auf jeder Seite Hinterer Abstand... -
Seite 11: Umgebungsanforderungen
Leitfaden für die Vorbereitungen am Aufstellungsort Anforderungen an den Aufstellungsort Umgebungsanforderungen • Der Drucker der F123-Reihe ist nur für die Verwendung in Innenräumen vorgesehen. • Luftqualitätsbedingungen mit übermäßigen Festpartikeln (leitend oder nichtleitend) können zu Systemschäden führen. • Luftqualitätsbedingungen, unter denen sich aerogene Öle auf dem Drucker oder in diesem ansammeln können, schädigen möglicherweise die Plastikkomponenten. - Seite 12 Leitfaden für die Vorbereitungen am Aufstellungsort Anforderungen an den Aufstellungsort Stromverbrauch Der Stromverbrauch hängt aufgrund der verschiedenen Temperaturen in der Baukammer vom Material ab. Stromverbrauch Stromverbrauch Stromverbrauch Materialtyp (beim Bauen) (im Leerlauf) (im Ruhezustand) 650 W 510 W 10 W ABS ESD7 650 W 510 W...
-
Seite 13: Elektrische Anschlussanforderungen
Informationen zu den Anforderungen an die GrabCAD Print-PC-Arbeitsstation finden Sie unter: http://help.grabcad.com/article/195-system-requirements-for-grabcad-print. Informationen zu den Anforderungen an die Insight-PC-Arbeitsstation finden Sie auf der Stratasys-Website. LAN-Anforderungen Wenn Sie für Kommunikation und Dateiübertragung eine LAN-Verbindung verwenden: Die LAN-Verbindung ist ein RJ45-Anschluss mit 100-Base-T und Ethernet-Protokoll. -
Seite 14: Vorbereitung Der Installation
Vorbereitung der Installation Untersuchen der Kiste auf Beschädigungen Bevor Sie die Versandkiste öffnen, sollten Sie sie auf Anzeichen von äußeren Beschädigungen untersuchen. Melden Sie nachweisliche äußere Beschädigungen an Stratasys und die Versandfirma. Erforderliche Werkzeuge und Geräte • Grundlegende Handwerkzeuge (Akku-Schraubendreher oder Bohrereinsatz mit Kreuzschlitzschraubendreher). - Seite 15 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation Entfernen des Versandmaterials 1. Prüfen Sie die an der Außenseite des Kartons angebrachten Neigungsanzeigen (2) und die ShockWatch-Anzeige. Fotografieren Sie diese Anzeigen ggf., um sie dem Installationsbeauftragten zu zeigen. Falls bei der Installation eine Beschädigung erkannt wird, kann dieses Foto dem Installationsbeauftragten helfen, die Ursache für die Beschädigung herauszufinden (Abbildung...
- Seite 16 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 6. Entfernen Sie die Schaumstoffeinlage von der Oberseite des Druckers (Abbildung Abbildung 5: Auspacken des Druckers (Abdeckung entfernt) Abdeckung Schaumstof- feinlage Schutzpane ls aus Pappe (x 2) 7. Entfernen Sie den Drucker von der Transportpalette, zum Beispiel mit einem Gabelstapler ( siehe „Drucker von Transportpalette entfernen –...
-
Seite 17: Drucker Von Transportpalette Entfernen - Anweisungen Für Gabelstapler
6. Lassen Sie den Drucker vorsichtig herunter, bis er auf seinen Laufrollen steht. 7. Überprüfen Sie die Außenseite des Druckers auf Dellen und Kratzer. Falls Sie eine Beschädigung finden, melden Sie diese unverzüglich an Stratasys und die Versandfirma. 8. Rollen Sie Drucker an seinen ungefähren Aufstellungsort. -
Seite 18: Entfernen Des Druckers Von Der Transportpalette - Anweisungen Für Rampe
11. Öffnen Sie die Kammertür und entfernen Sie das orangefarbene Band, das die Düsenreinigungsvorrichtungen am Abfallschacht befestigt. 12. Entfernen Sie die Schutzfolie, die das Logo von Stratasys auf den Seitenwänden bedeckt. Entfernen des Druckers von der Transportpalette – Anweisungen für Rampe... - Seite 19 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 2. Entriegeln Sie die in Abbildung 8 gezeigten Sperrriegel und entfernen Sie die durch die Sperrriegel gehaltenen Panels. Abbildung 8: Entfernen der Panels der Transportpalette Entriegeln Sie diesen Sperrriegel und ent- fernen Sie das hintere Panel,...
- Seite 20 Person gehalten wird. 8. Überprüfen Sie die Außenseite des Druckers auf Dellen und Kratzer. Falls Sie eine Beschädigung finden, melden Sie diese unverzüglich an Stratasys und die Versandfirma. 9. Rollen Sie Drucker an seinen ungefähren Aufstellungsort. Positionieren Sie den Drucker so, dass mindestens 1 Meter auf jeder Seite frei ist, bis der Installationsvorgang abgeschlossen ist, siehe „Physische Daten und...
-
Seite 21: Checkliste Für Die Vorbereitungen Am Aufstellungsort
