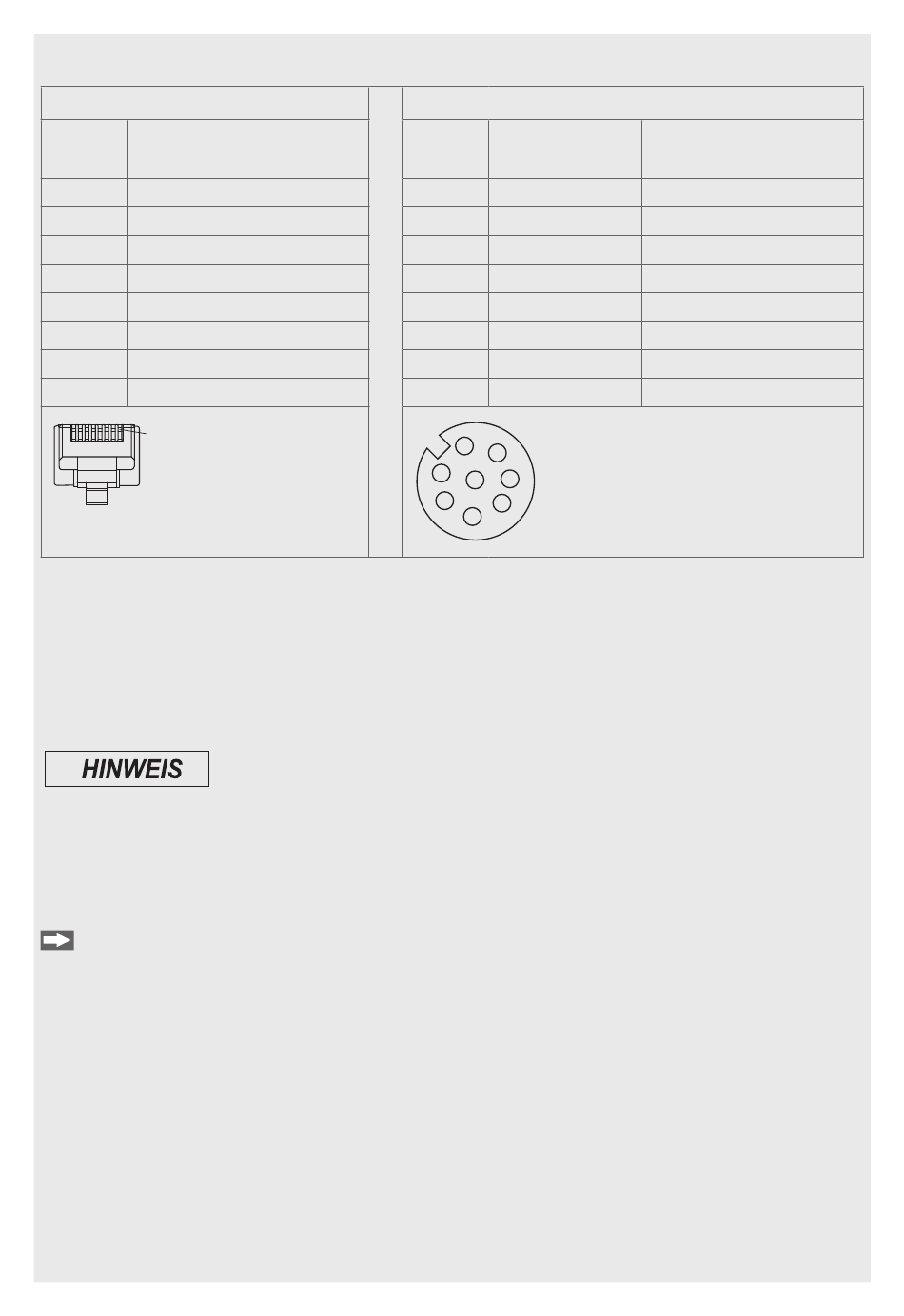

Ethernet-Anschluss, Standardverbindung zum PC
RJ45 Stecker
Pin-Nr.
Farbe Schaltlitze
SCR3000A-x
1
weiß (orange)
2
orange
3
weiß (grün)
4
blau
5
weiß (blau)
6
grün
7
weiß (braun)
8
braun
Ansicht: Stiftseite
1
Kabelstecker
- Der Sensor unterstützt eine automatische, sensorspezifische IP-Adresse im Link-
Local-Netz (169.254.x.x). Eine Kollisionsprüfung erfolgt nicht.
Das ist auch die Standardeinstellung.
- Der Sensor unterstüzt DHCP . Diese Einstellung ist standardmäßig aktiviert und hat
Vorrang vor der Suche im Link-Local-Netz.
- Der Sensor scanCONTROL 26xx/29xx unterstützt Power over Ethernet.
- Es kann eine feste IP-Adresse vergeben werden.
Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL.
Dieses Programm finden Sie online unter
ware/sensorTOOL.exe.
scanCONTROL 26xx / 29xx
Wird der Sensor an einem POE-fähigen Netzwerkanschluss/
Switch betrieben, und wird zusätzlich die Spannungsversorgung
über die Multifunktionsbuchse verwendet, müssen diese beiden
Spannungsversorgungen galvanisch voneinander getrennt sein.
> Beschädigung des Sensors und/oder der Ethernet-Karte!
8-pol. Schraubstecker (Sensorseite)
Pin-Nr.
10BaseT,
100BaseTX
5
Tx+
6
Tx-
8
Rx+
1
2
7
Rx-
3
4
Ansicht: Lötseite (Kabel)
2
3
Schraubstecker (A-kodiert)
1
8
4
7
5
6
https://www.micro-epsilon.de/download/soft-
1000BaseT
D1+
D1-
D2+
D3+
D3-
D2-
D4+
D4-
