MICRO-EPSILON scanCONTROL 2610 Montageanleitung Seite 12

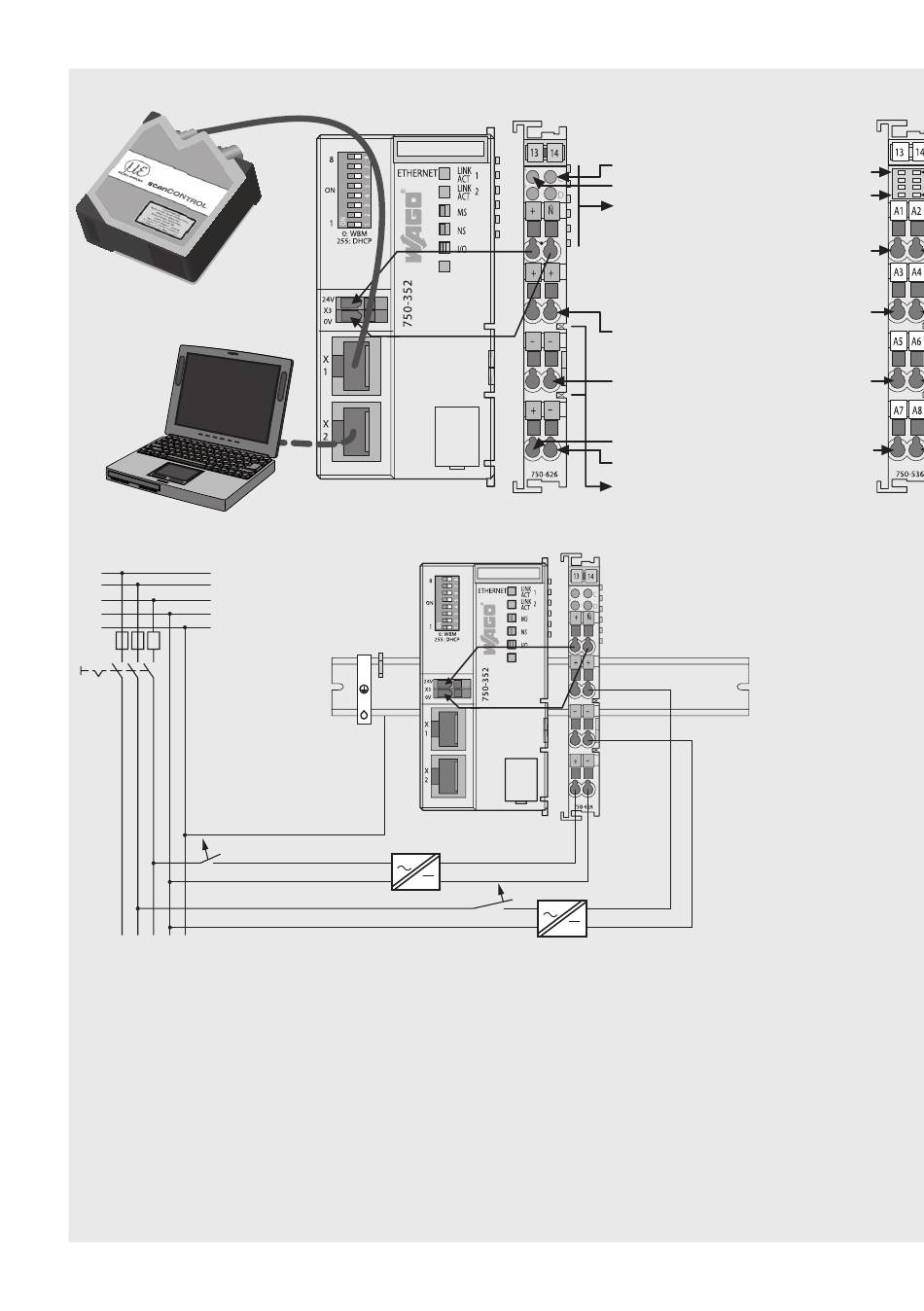

12. scanCONTROL 26xx/29xx mit 2D/3D Output Unit zur Anbindung an
L1
L2
L3
N
PE
scanCONTROL 26xx / 29xx
OU-Feldbus-Koppler
OU-Feldbus-Koppler
Versorgung
230 V
- System
24 V
Status der
Versorgungsspannung
- Leistungskontakte
- System
Datenkontakte
Systemversorgung
24 V
0 V
Versorgung über
Leistungskontakte
24V
0 V
Systemversorgung
24 V
0 V
Leistungskontakte
OU-Filtermodul
OU-Filtermodul
Versorgung
230 V
- Feld
24 V
Status
DO 1
DO 7
(OUT)
DO 1
DO 3
DO 5
(In)
DO 7
Digitale Ausgan
