Vorsicht!
Materialschaden durch unkorrekte
Montage
Unkorrekt montierte Hammerkopf-
schrauben können ausreißen.
•
Beim Einsetzen der Hammerkopfschrauben
immer auf korrekten, senkrechten Sitz des
Schraubenkopfes im Kanal achten!
•
Bei der Ausrichtung der Schienen und
der finalen Befestigung der
Hammerkopfschrauben darauf achten,
dass der Schraubenkopf nicht unbemerkt in
eine unkorrekte Position rutscht!
•
Den angegebenen Anzugsmoment von
12 Nm beachten!
Bild 11.-1
Bild 11.-3
Bild 11.-5
Montageanleitung Pitched ProLine
Bild 11.-2
Bild 11.-4
Bild 11.-6

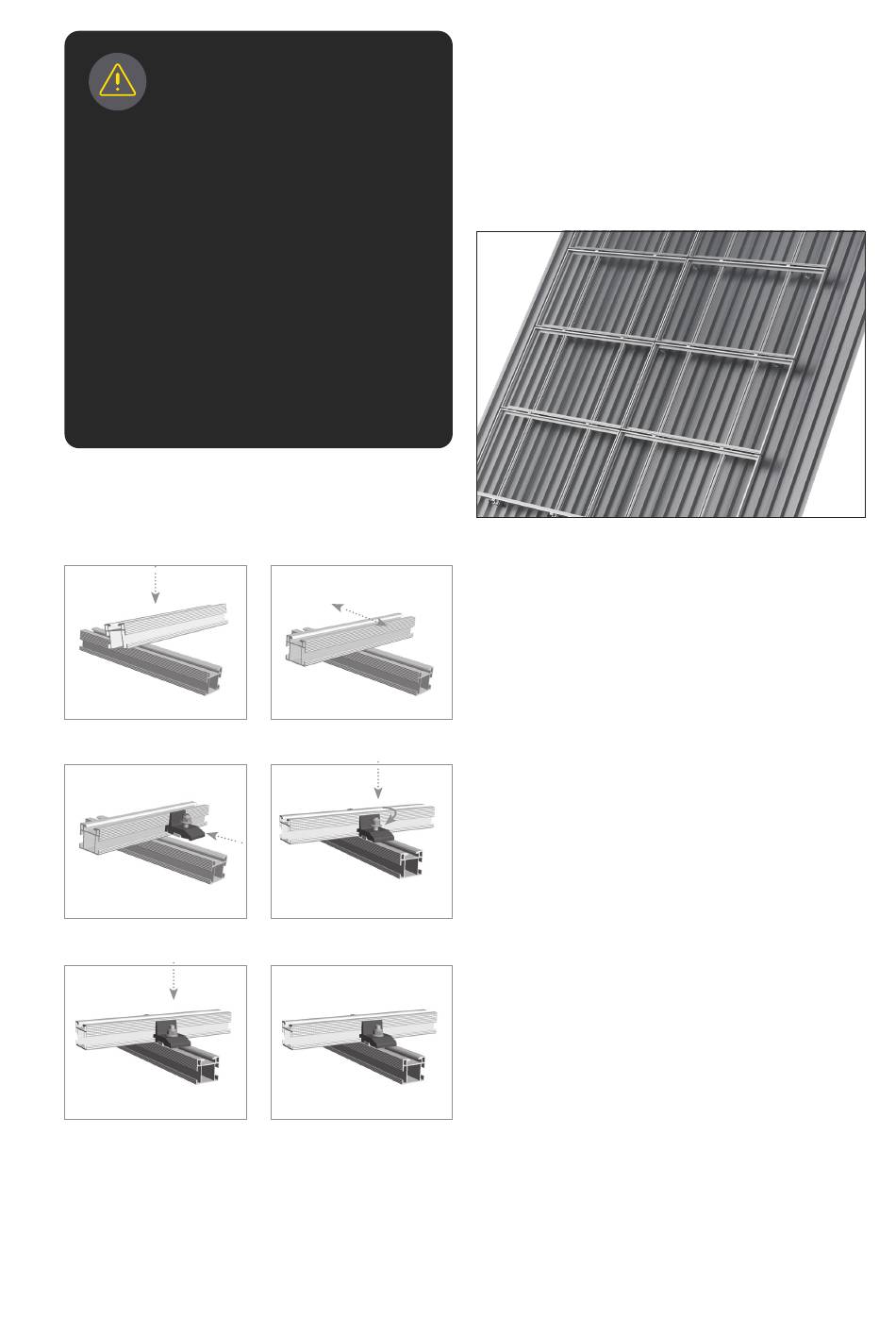

11. Variante: Kreuzschienenmontage
Bei bestimmten statischen Anforderungen oder
Dachgegebenheiten kann eine Kreuzschienenmontage
notwendig sein. Hierbei kommen Kreuzschienenverbinder
zum Einsatz, die die beiden Grundschienenlagen
miteinander verbinden. Die Stärke der Grundschiene ist
dabei unerheblich.
Montageschritte
•
Grundschienen der 2. Schienenlage im 90° - Winkel
über die bereits montierte Schienenlage legen und
ausrichten.
•
Kreuzschienenverbinder in den Seitenkanal der
oberen Grundschiene einhängen und so positionieren,
dass der Hammerkopf in der unteren Grundschiene
sitzt.
•
Hammerkopfschraube um 90° bis zum Anschlag
drehen, so dass der Kopf quer in der Grundschiene
sitzt.
•
Sperrzahnmutter anziehen (Anzugsmoment 20 Nm)
und die Verbindung so fertigstellen. Dabei auf
den korrekten Sitz der Hammerkopfschraube im
Schienenkanal achten.
33
