9.5 Montage Blechfalzklemmen
Auf Stehfalzdächern können Blechfalzklemmen als
Dachbefestigung zum Einsatz kommen. Diese variieren in der
Ausführung entsprechend des Stehfalz-Typs. Zu beachten
ist, dass bei dieser Art der Befestigung die Dachhaut
die über die PV-Anlage eingeleiteten Windsogkräfte
aufnehmen können muss. Die Eignung der Dachhaut und
ihrer Befestigung muss daher projektspezifisch bauseits
sichergestellt sein. Ggf. können bauliche Zusatzmaßnahmen
wie z.B. eine verbesserte Befestigung der Blechelemente auf
den Pfetten notwendig sein.
Vorsicht!
Schäden am Gebäude und der
PV-Anlage durch unkorrekte
Montage
Falsch montierte Blechfalz-
klemmen können ausreißen.
•
Halten Sie bei der Montage der
Blechfalzklemmen das vom Hersteller
vorgeschriebene Anzugsmoment ein.
Montageschritte
•
Blechfalzklemmen an den definierten
Befestigungspunkten auf die Stehfalze setzen.
•
Blechfalzklemmen ausrichten, z. B mit Hilfe einer
Richtschnur.
•
Blechfalzklemmen festziehen. Dabei die
vorgeschriebenen Anzugsmomente des jeweiligen
Herstellers der Blechfalzklemmen beachten.
•
Den mitgelieferten Winkel mit Schraube,
Unterlegscheibe, Sicherungsscheibe und Mutter an
der Klemme befestigen (Anzugsmoment 20 Nm).
30
Vorsicht!
Schäden am Gebäude und der
PV-Anlage durch ungeeignete
Dachkonstruktion
Montage auf ungeeigneten
oder ungenügend befestigten
Stehfalzdächern kann zu starken
Beschädigungen oder Ausreißen
der Blechelemente führen.
•
Stellen Sie vor der Montage die Eignung der
Blechelemente sowie deren Befestigung
sicher.
•
Verbauen Sie keine Blechfalzklemmen auf
ungeeigneten Dachkonstruktionen!
•
Führen Sie ggf. notwendige bauliche
Zusatzmaßnahmen fachgerecht
entsprechend der Fachregeln des
Deutschen Dachdeckerhandwerkes
aus. Wenden Sie sich im Zweifel an einen
Dachdeckerfachbetrieb!

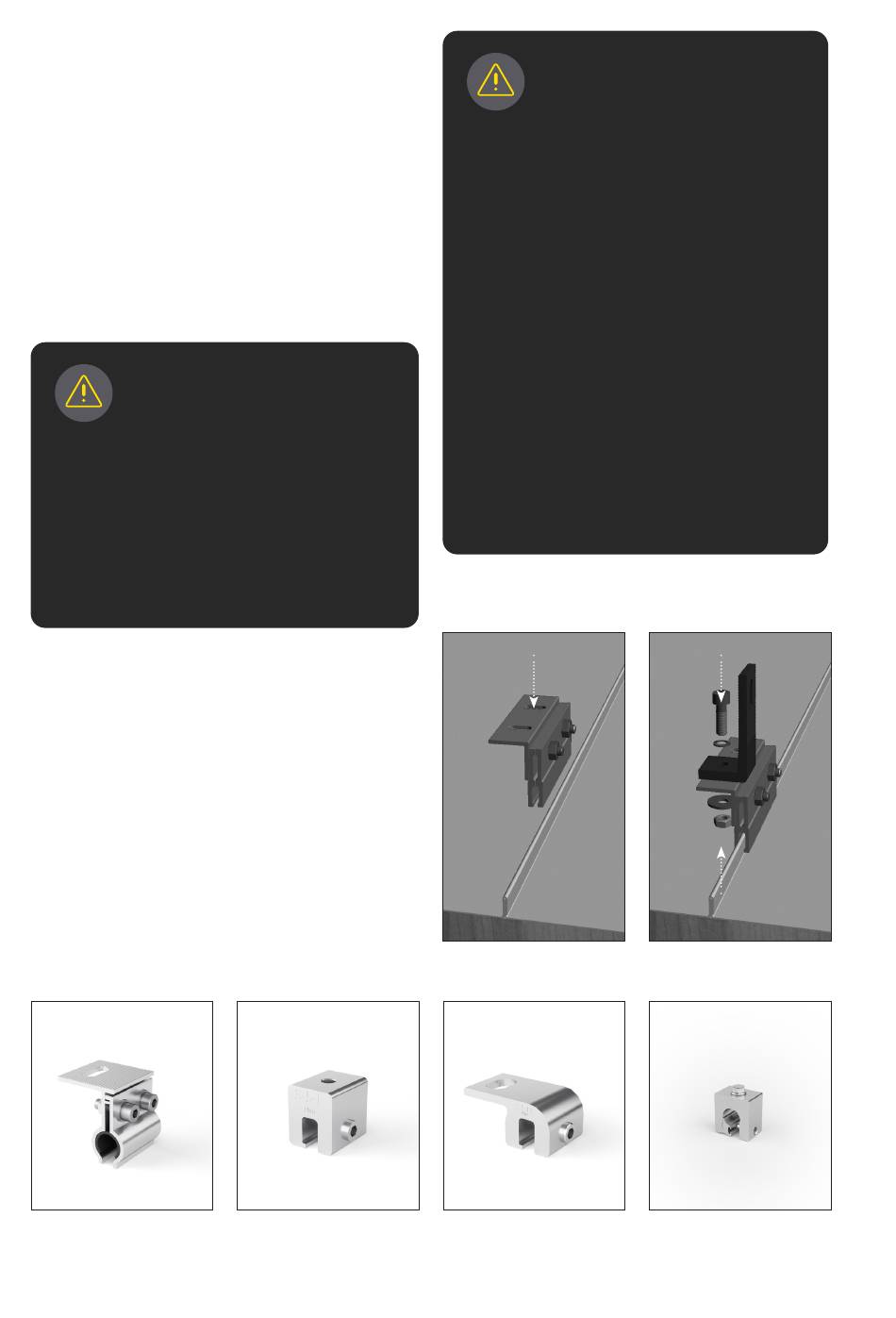

Bild 9.5-1
Montageanleitung Pitched ProLine
Bild 9.5-2
Bild 9.5.-3
