Montageanleitung Pitched ProLine
5.2 Setzen der Dachbefestiger, hier: Standard Dachhaken

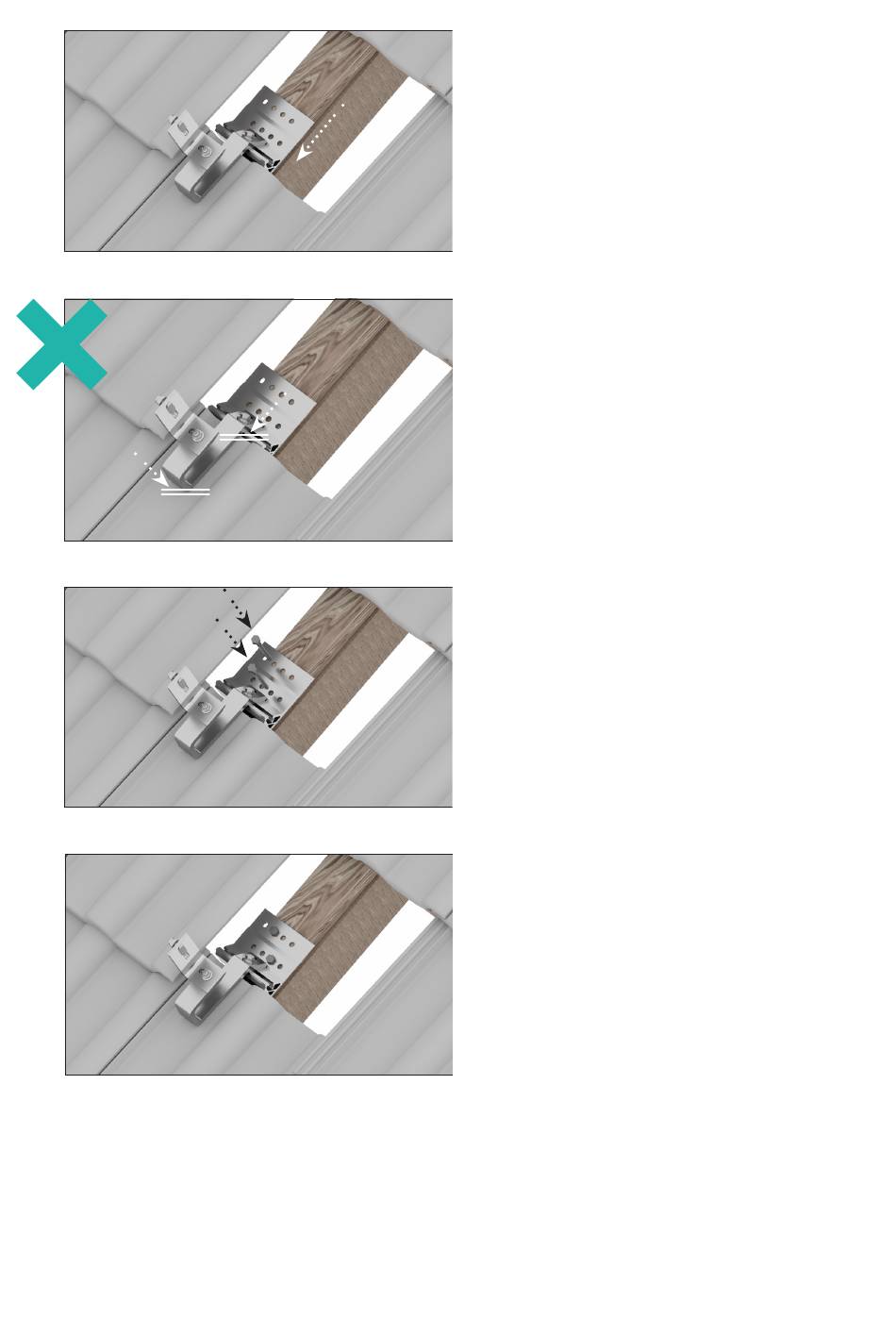

Montageschritte
•
Dachhaken positionieren und ggf. unterfüttern;
weder der vertikale noch der horizontale Steg des
Dachhakens dürfen den unterliegenden Dachstein
berühren.
•
Dachhaken ausrichten
•
Dachhaken mit 2 Holzschrauben 6x80 am Sparren
befestigen. Dabei die Randabstände für Bohrungen
in Holz beachten.
Bitte bohren Sie die Löcher für die Holzschrauben vor.
13
