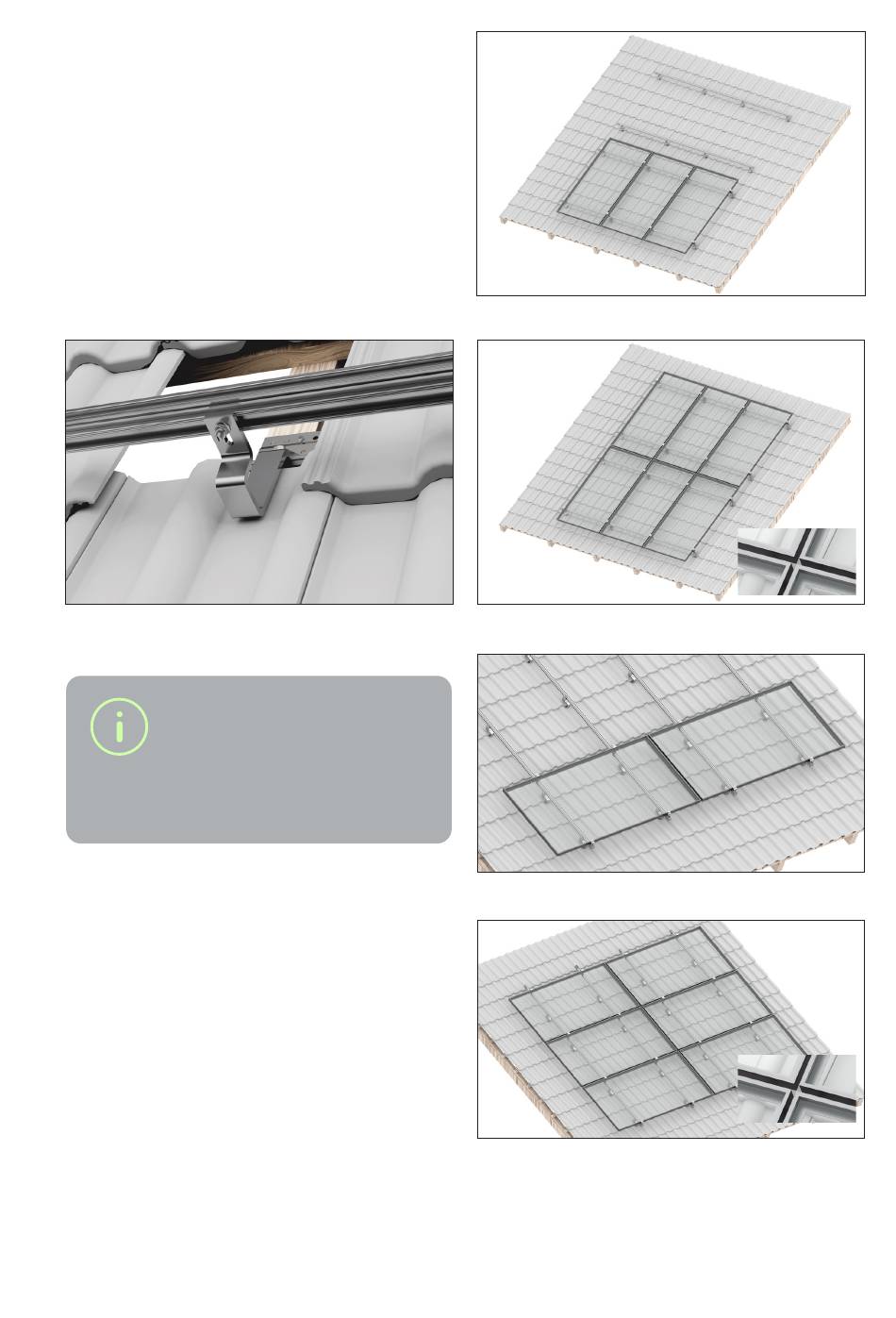

8.3 Weitere Modulreihen befestigen
Montageschritte - Hochkantmontage
•
Module der oberen Reihen von oben an die Module
der unteren Reihe heranschieben.
Aus optischen Gründen kann auch ein Abstand zum
unteren Modul eingehalten werden.
•
Module analog der 1. Reihe mit Modulendhaltern und
Modulhaltern befestigen (siehe Punkte 8.1. und 8.2.)
Bild 8.3-3 Horizontale Schienenverstellung
mit Dachhaken Alu 100-7-45 komplett
Hinweis!
Benutzen Sie z.B. einen Modulhal-
ter als Abstandslehre. Auf diese
Weise erhalten Sie horizontal und
vertikal identische Abstände.
Montageschritte - Quermontage
•
Module von der Seite an die montierten Module
heranschieben. Aus optischen Gründen kann auch ein
Abstand zum seitlichen Modul eingehalten werden.
•
Module analog der 1. Reihe mit Modulendhaltern und
Modulhaltern befestigen (siehe Punkt 8.1 und 8.2)
Montageanleitung Pitched ProLine
Bild 8.3-1
Bild 8.3-4
Bild 8.3-5
Bild 8.3-6
23
