8. Mondulmontage
Die Module werden nacheinander auf die
Grundschienen montiert. Die Mounting Systems GmbH
empfiehlt die Module von einer Seite ausgehend
zu montieren. Zur Befestigung der Module werden
Modulhalter und Modulendhalter eingesetzt.
Die Modulendhalter können je ein Modul halten.
Die Modulhalter werden zwischen zwei Modulen
positioniert.
8.1 Module außen befestigen
Die Rand-Module der PV-Anlage befinden sich bei der
Hochkantmontage auf der linken und rechten Seite
und bei der Quermontage auf der unteren und oberen
Seite. Die Module werden auf der Außenseite mit je
zwei Modulendhaltern befestigt
Hinweis!
Halten Sie sich bei der Modulmon-
tage an die Klemmvorschriften des
Modulherstellers. Grundlegend
werden die Module an den Viertel-
spunkten geklemmt.
Montageschritte - Hochkantmontage
•
Ein äußeres Modul auflegen und ausrichten. Dabei
30mm Grundschiene auf der Feld-Außenseite
überstehen lassen.
•
Clickstone des Modulendhalters in den Schienen-
kanal der Grundschiene einsetzen.
•
Modulendhalter ganz an den Modulrahmen
heranschieben (maximal zulässiges Spaltmaß 1mm).
•
Schraube festziehen (Anzugsmoment 8 Nm) und so
das Modul festklemmen.
Montageschritte – Quermontage
•
Clickstone des Modulendhalters in den
Schienenkanal der Grundschiene einsetzen.
•
Ein Modul auflegen und ausrichten.
•
Modulendhalter an dem Modul ausrichten (maximal
zulässiges Spaltmaß 1 mm).
•
Schraube festziehen (Anzugsdrehmoment 8 Nm) und
so das Modul festklemmen.
Montageanleitung Pitched ProLine

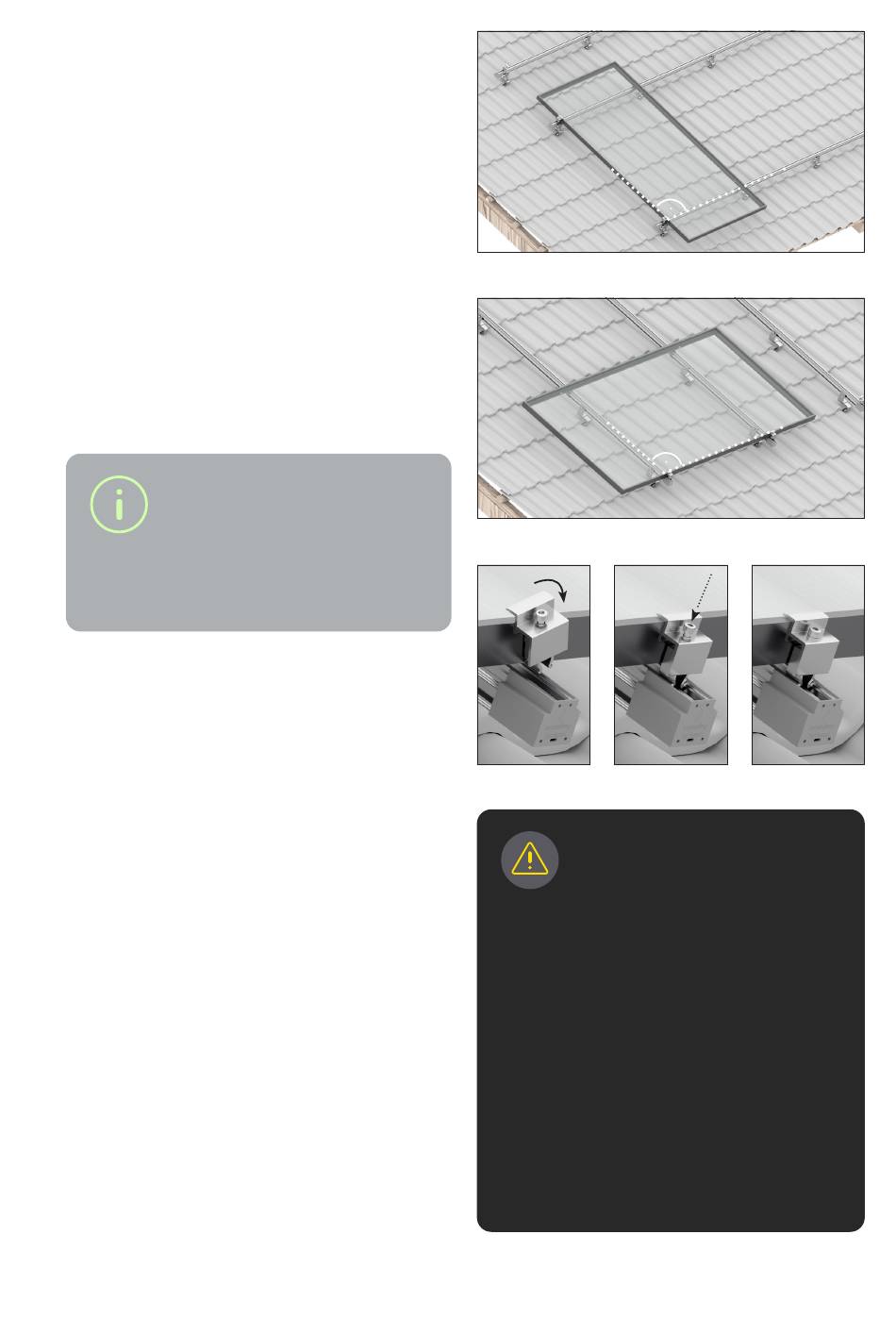

Bild 8.1-1
Bild 8.1-2
Bild 8.1-3
Bild 8.1-4
Vorsicht!
Materialschaden durch unkorrekte
Montage
Unkorrekt befestigte Module
können herunterfalle und
beschädigt werden.
•
Achten Sie auf ein korrektes Einrasten des
Clickstones.
•
Schieben Sie das Modul ganz an den
Modulendhalter heran.
•
Halten Sie das vorgeschriebene
Anzugsmoment von 8 Nm beim Festziehen
der Schraube ein.
•
Prüfen Sie nach der Montage den festen
Sitz des Moduls.
Bild 8.1-5
21
