6. Montage der Grundschienen
Die Grundschienen dienen der Modulauflage und
existieren in unterschiedlichen Stärken und Längen.
Die Montage ist jeweils identisch.
6.1. Setzen und Ausrichten der Grundschienen
Montageschritte
•
Hammerkopfschraube und Sperrzahnmutter am
Dachhaken vormontieren (Mutter zeigt in Richtung
Traufe, Hammerkopf in Richtung First).
•
Die Gesamt-Schienenlänge je Schienenstrang
auslegen (s. Kapitel 4) und ggf. notwendige
Schienen-Zuschnitte vornehmen.
•
Grundschienen auf dem Dach verteilen
Hinweis!
Der zulässige Kragarm (Überstand
der losen Schienenenden über die
letzte Dachbefestigung) ist auf
maximal 30 cm begrenzt. Achten
Sie darauf dieses Maß nicht zu
überschreiten.
Montageanleitung Pitched ProLine

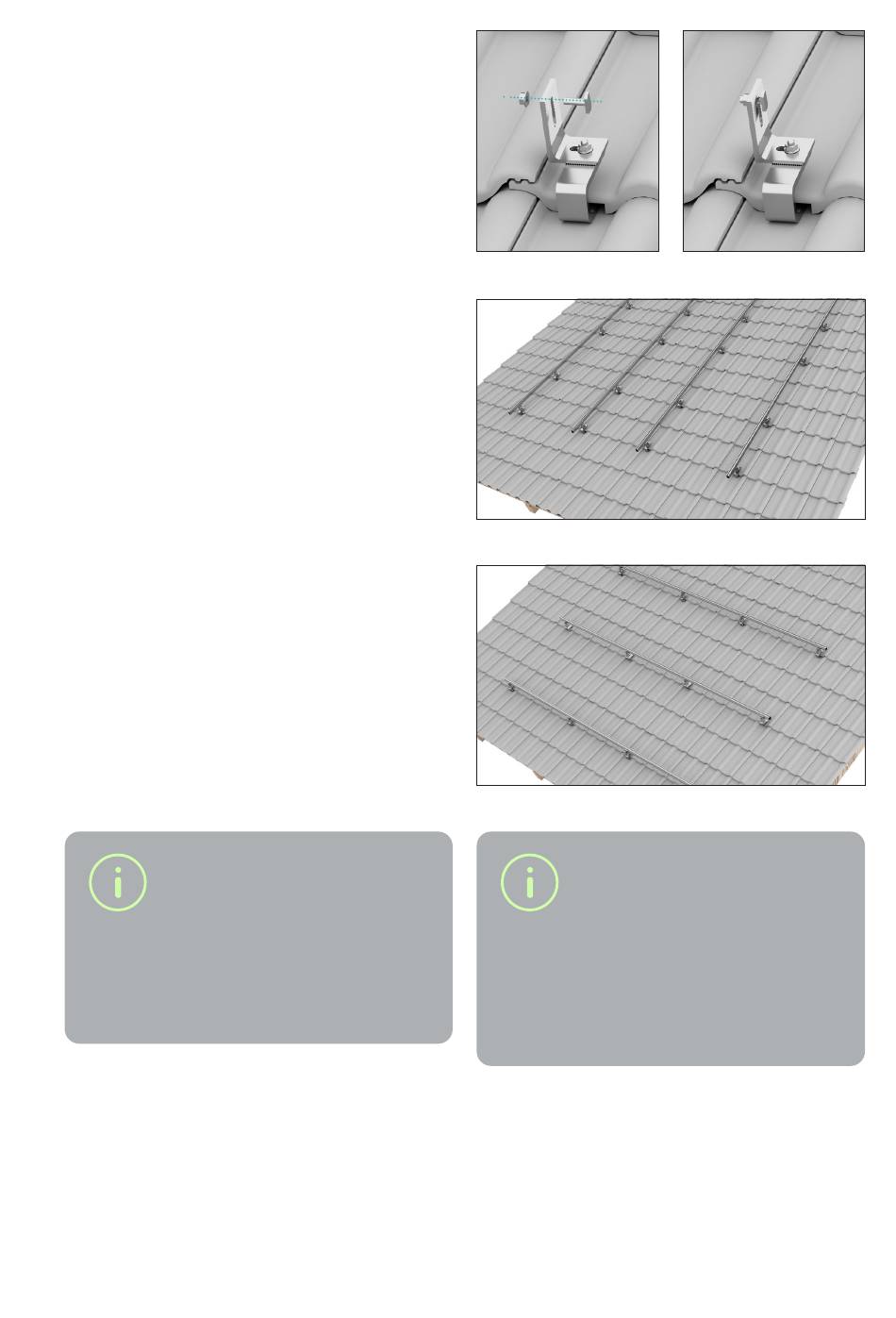

Bild 6.1-1
Bild 6.1-3 Vertikale Ausrichtung
Bild 6.1-4 Horizontale Ausrichtung
Hinweis!
Die Grundschienen nicht alle auf
einmal befestigen, sondern zwis-
chen den Installationsschritten 6.1
und 6.2 wechseln. Die einzelnen
Grundschienen jeweils unterein-
ander mit dem Verbinder zusam-
mengesteckt montieren.
Bild 6.1-2
15
