7. Montage der Clickstones
Bei der Montage der Module werden Clickstones
verwendet. Der Clickstone ist ein spezieller Klip, mit
dem die Modulhalter in der Grundschiene befestigt
werden. Für die Montage benötigen Sie ausschließlich
einen Innensechskantschlüssel (5 mm). Sie können
den Clickstone von oben in den Schienenkanal der
Grundschiene einsetzen.
Montageschritte
•
Clickstone leicht schräg in den Schienenkanal
einsetzen.
•
Clickstone nach unten drücken. Auf hörbares
Einrasten in der Grundschiene achten.
•
Innensechskantschraube mit 8 Nm festziehen.
Hinweis!
Die Form des Clickstones stimmt
genau mit dem Profil des
Schienenkanals überein. Er ist
bewusst schwerläufig konstruiert,
um bei vertikalem Schienenverlauf
ein ungewolltes Verrutschen zu
verhindern. Zum Verschieben des
Clickstones leicht von oben auf die
Schraube drücken und den Stein
mit etwas Druck längs des Schei-
nenkanals bewegen.
Montageanleitung Pitched ProLine
1
3

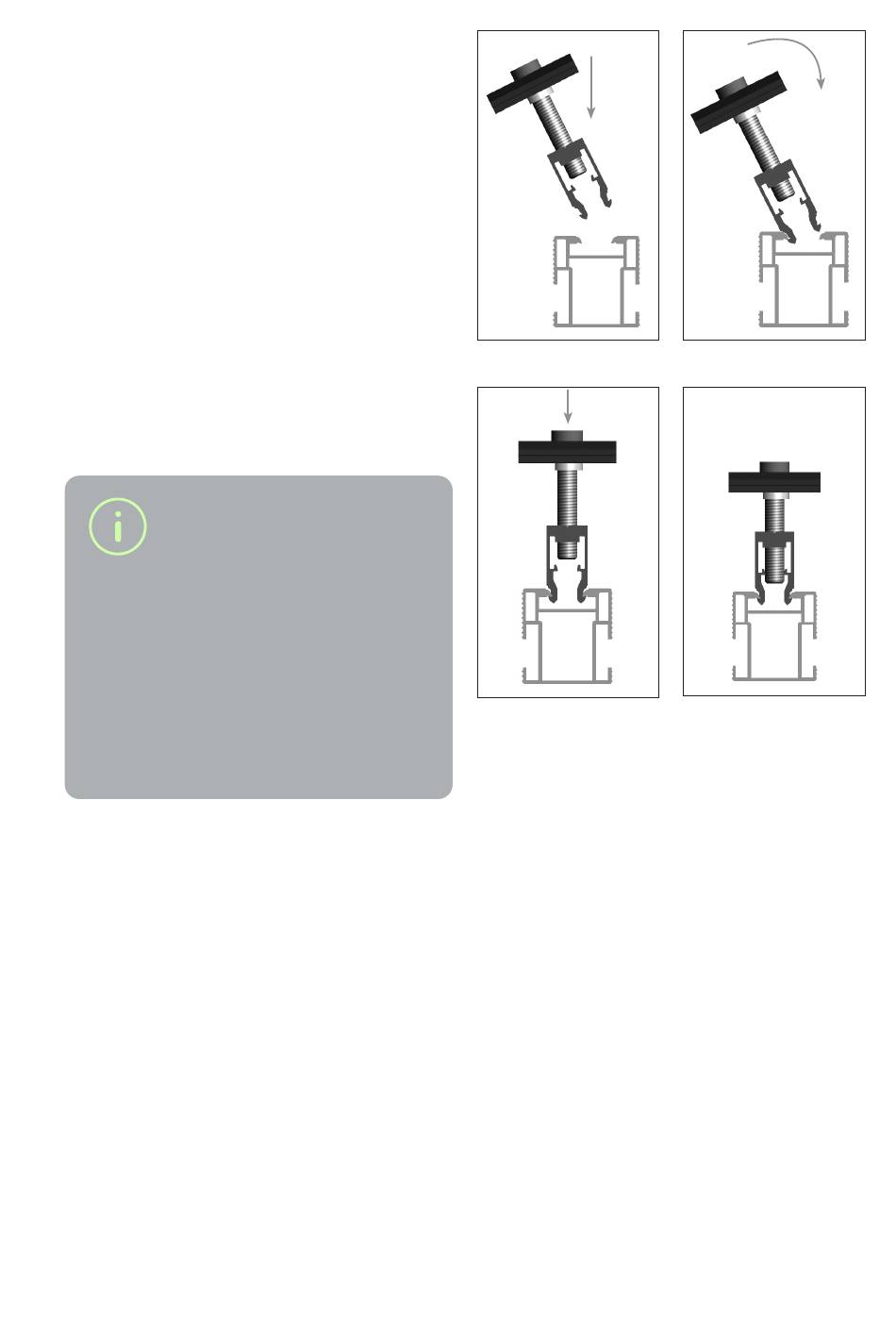

Bild 7-1 Montageschritte
2
4
19
