6.2 Verbinden der Grundschienen
Zur Verbindung einzelner Grundschienen sind
Schienenverbinder vorgesehen. Es gibt für jede
Schienenstärke zwei verschiedene Versionen der
Verbinder, innenliegende und außenliegende.

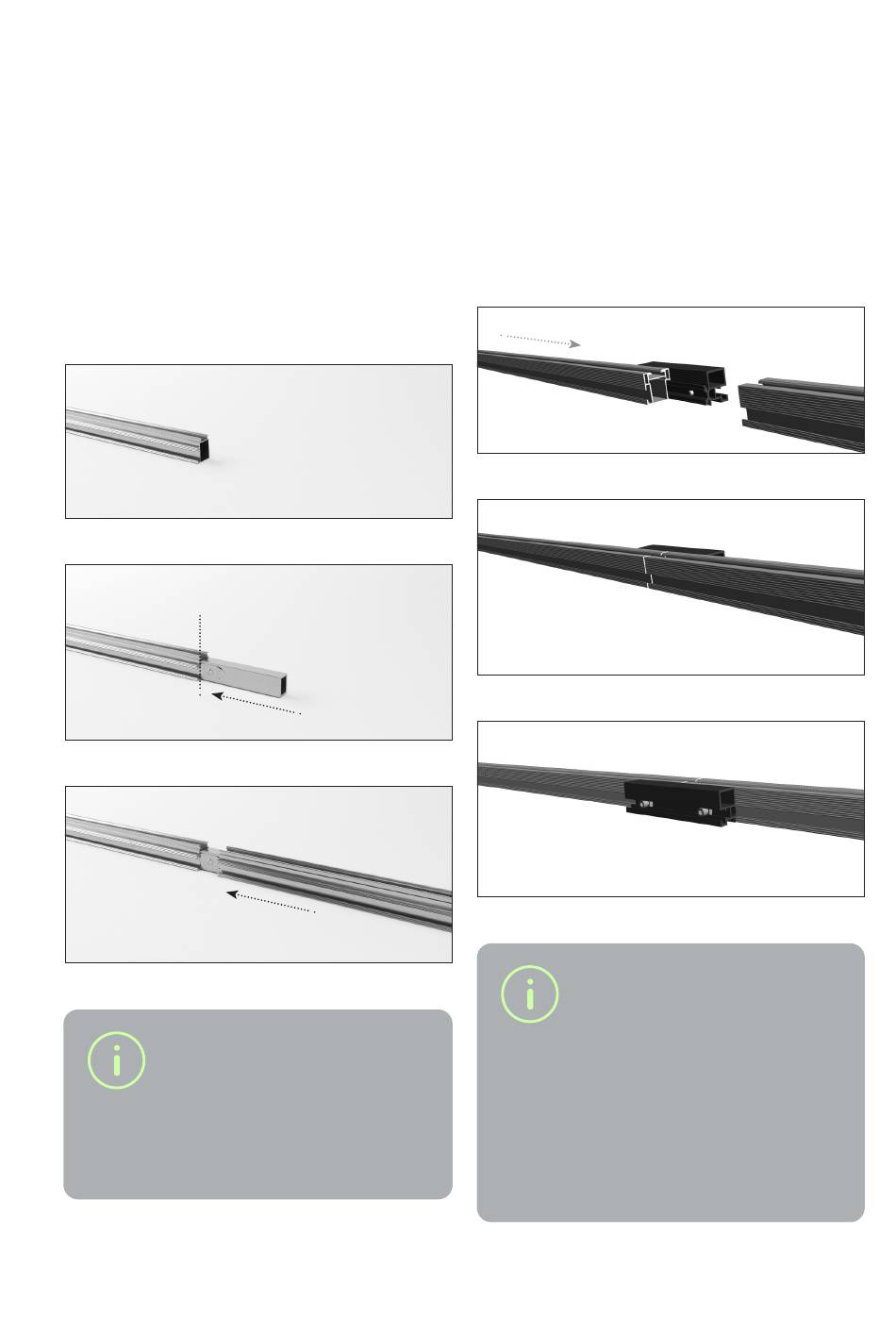

Montageschritte - innenliegender Verbinder
•
Schienenverbinder in die erste Grundschiene bis zum
Anschlag einschieben.
•
Die nächste Grundschiene bis zum Anschlag auf den
gesetzten Schienenverbinder aufschieben.
Bild 6.2 – 1
Bild 6.2 – 2
Bild 6.2 – 3
Hinweis!
Bei dieser Verbindungsart können
die Grundschienen ggf. auch am
Boden vormontiert werden. Dies
kann unter Umständen den Trans-
port auf das Dach erleichtern
Montageanleitung Pitched ProLine
Montageschritte - außenliegender Verbinder
•
Verbinder zur Hälfte in den Seitenkanal auf der
Rückseite der Grundschiene schieben.
•
zweite Grundschiene bis zum Anschlag auf den
Verbinder schieben.
•
Beide Innensechskantschrauben anziehen
und die Verbindung so fertigstellen
(Anzugsdrehmoment 20 Nm).
Bild 6.2. – 4
Bild 6.2. – 5
Bild 6.2. – 6
Hinweis!
Verbundene Schienenläufe sollten
eine Länge von 12 m nicht über-
schreiten. Danach muss eine
Dehnungsfuge (ca. 5 cm) berück-
sichtigt werden. Keine Module
über der Dehnungsfuge installi-
eren. Die benötigte Gesamtsch-
ienenlänge ergibt sich aus der
Breite des Modulfeldes.
