8.2 Module innen befestigen
Zwischen zwei Modulen werden jeweils zwei
Modulhalter befestigt.
Montageschritte
•
Clickstone des Modulhalters in den Schienenkanal
der Grundschiene einsetzen.
•
Modulhalter ganz an den Rahmen des bereits
montierten Moduls heranschieben.
•
Zweites Modul an den Modulhalter heranschieben
(maximal zulässiges Spaltmaß zwischen zwei
Modulen: 19mm) und ausrichten.
•
Schraube festziehen (Anzugsmoment 8 Nm) und so
die Module festklemmen.
Vorsicht!
Materialschaden durch
unkorrekte Montage
Unkorrekt befestigte Modu-
le können herunterfallen
und beschädigt werden.
•
Achten Sie auf ein korrektes Einrasten des
Clickstones.
•
Schieben Sie das Modul ganz an den
Modulendhalter heran.
•
Halten Sie das vorgeschriebene
Anzugsmoment von 8 Nm beim Festziehen
der Schraube ein.
•
Prüfen Sie nach der Montage den festen Sitz
des Moduls.

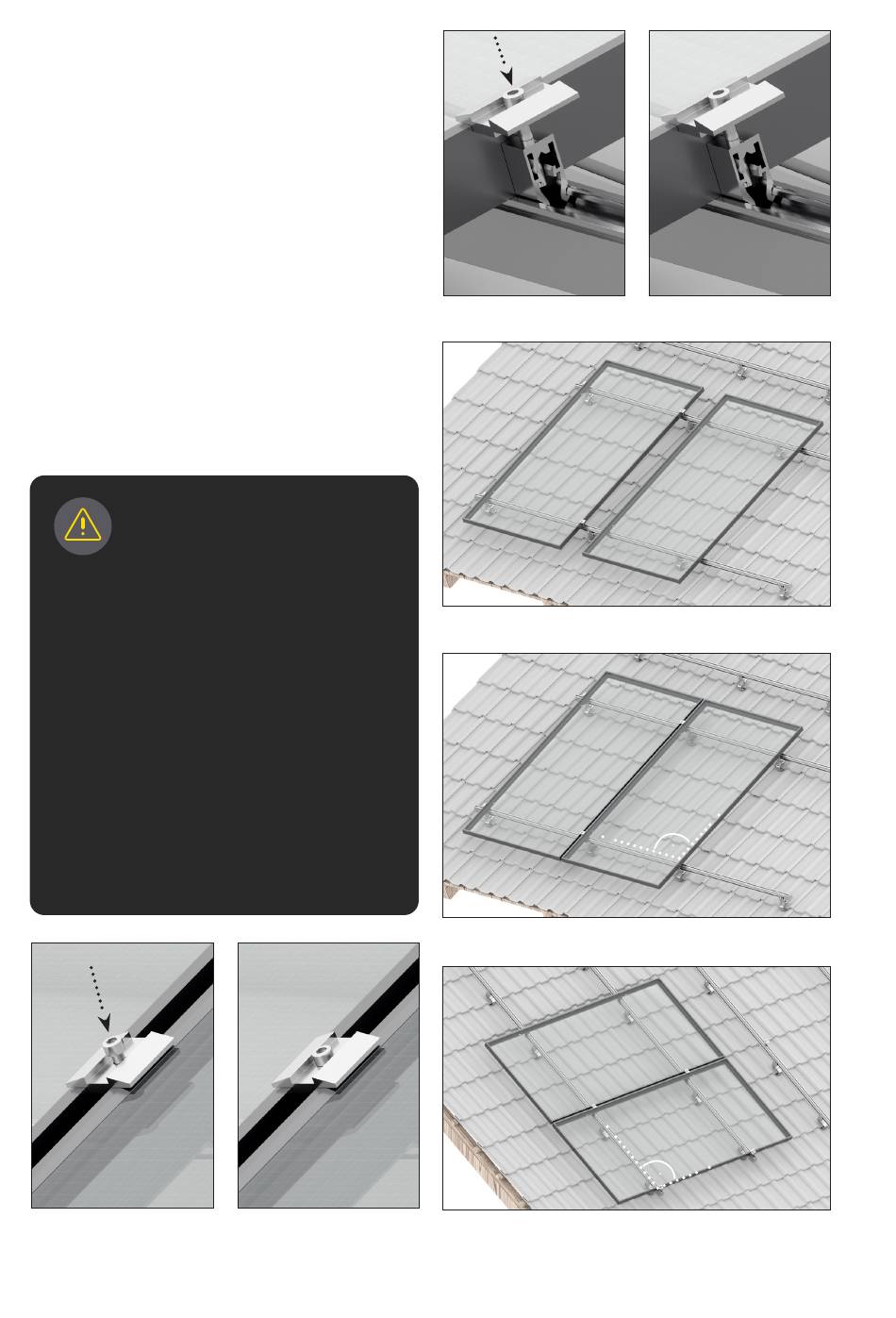

Bild 8.2-5
22
Bild 8.2-6
Bild 8.2-1
Bild 8.2-3 Hochkantmontage
Bild 8.2-4 Hochkantmontage
Bild 8.2-7 Quermontage
Montageanleitung Pitched ProLine
