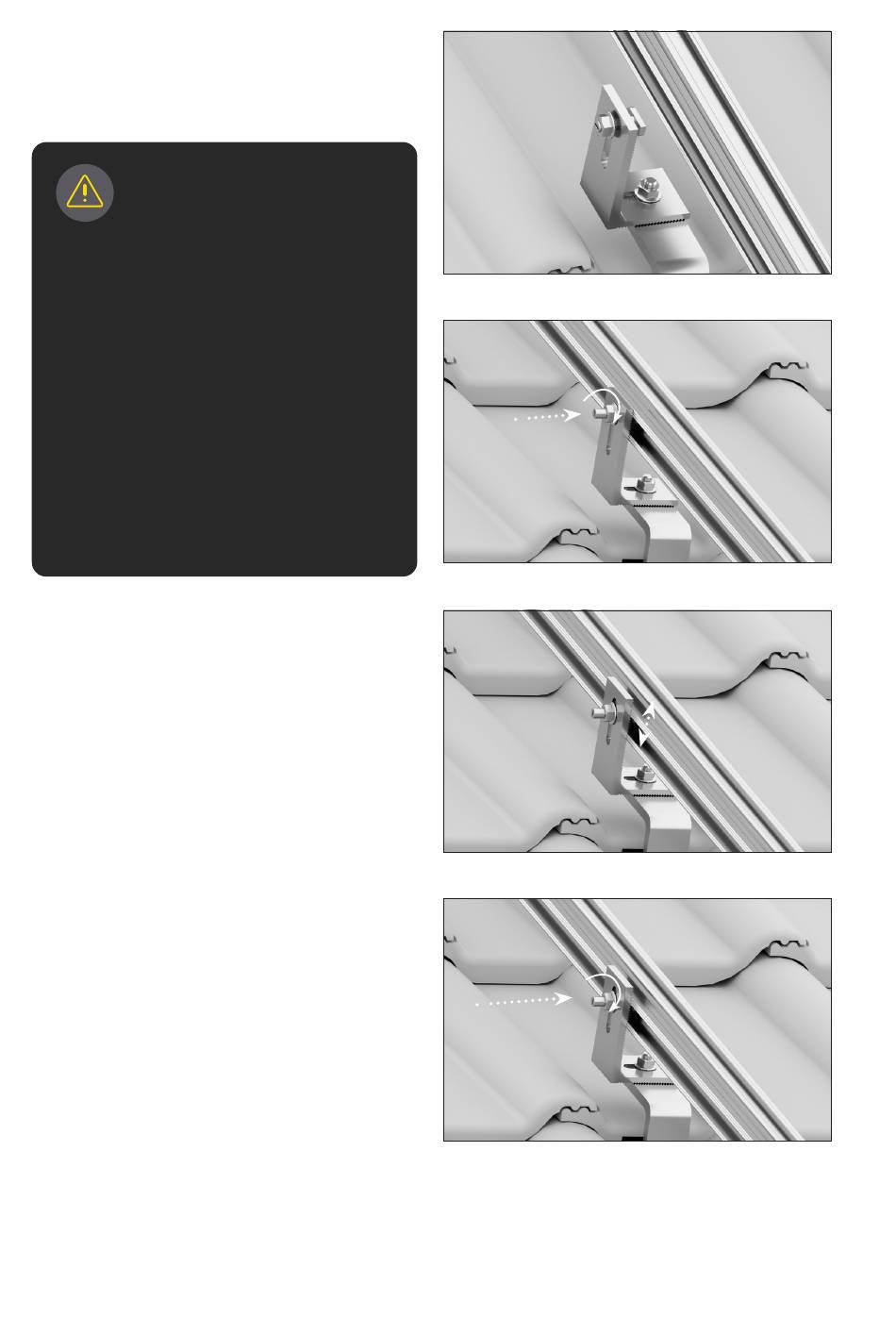

Schiene am Dachhaken anhalten, Hammerkopf
in den seitlichen Kanal setzen, Schraube mit einer
viertel Drehung im Seitenkanal der Grundschiene lose
befestigen, Mutter lose anziehen
Vorsicht!
Materialschaden durch
unkorrekte Montage
Unkorrekt montierte Hammer-
kopf-Schrauben können ausreißen.
•
Beim Einsetzen der Hammerkopf-
schrauben immer auf korrekten,
senkrechten Sitz des Schrauben-kopfes im
Kanal achten!
•
Bei der Ausrichtung der Schienen
und der finalen Befestigung der
Hammerkopfschrauben darauf achten, dass
der Schraubenkopf nicht unbemerkt in eine
unkorrekte Position rutscht!
•
Den angegebenen Anzugs-moment von 20
Nm beachten!
•
Ausrichten der Grundschienen zueinander mit Hilfe
einer Schnur und Wasserwaage.
•
Festziehen der Sperrzahnmuttern – Anzugsmoment
20 Nm. Dabei auf den korrekten Sitz der
Hammerkopfschrauben im Schienenkanal achten.
16
Bild 6.1-4
Bild 6.1-5
Bild 6.1-6
Bild 6.1-7
Montageanleitung Pitched ProLine
