9.4 Montage mit Stockschrauben
Auf Blech-, Beton-, oder Eternitdächern können
Stockschrauben als Dachbefestigung zum
Einsatz kommen. Diese variieren sowohl in der
Abdichtungsmethode (Gummidichtung bzw. Kalotte)
als auch im Gewindetyp des unteren Teils der Schraube
(für Holz oder Metallpfetten). Das saubere Setzen der
Dichtung bzw. der Kalotte sind besonders zu beachten.
Außerdem haben Blech- bzw. Eternitdächer
üblicherweise eine Pfetten-Unterkonstruktion. Das
bedeutet, dass die Grundschienen, im Gegensatz zu
den bislang aufgeführten Ziegeldach – Varianten,
vertikal an Stelle von horizontal verlaufen. Daraus
ergibt sich die Quermontage der Module als
bevorzugte Einbauvariante, ansonsten bleiben die
Montageschritte zur Schienen- und Modulbefestigung
identisch.

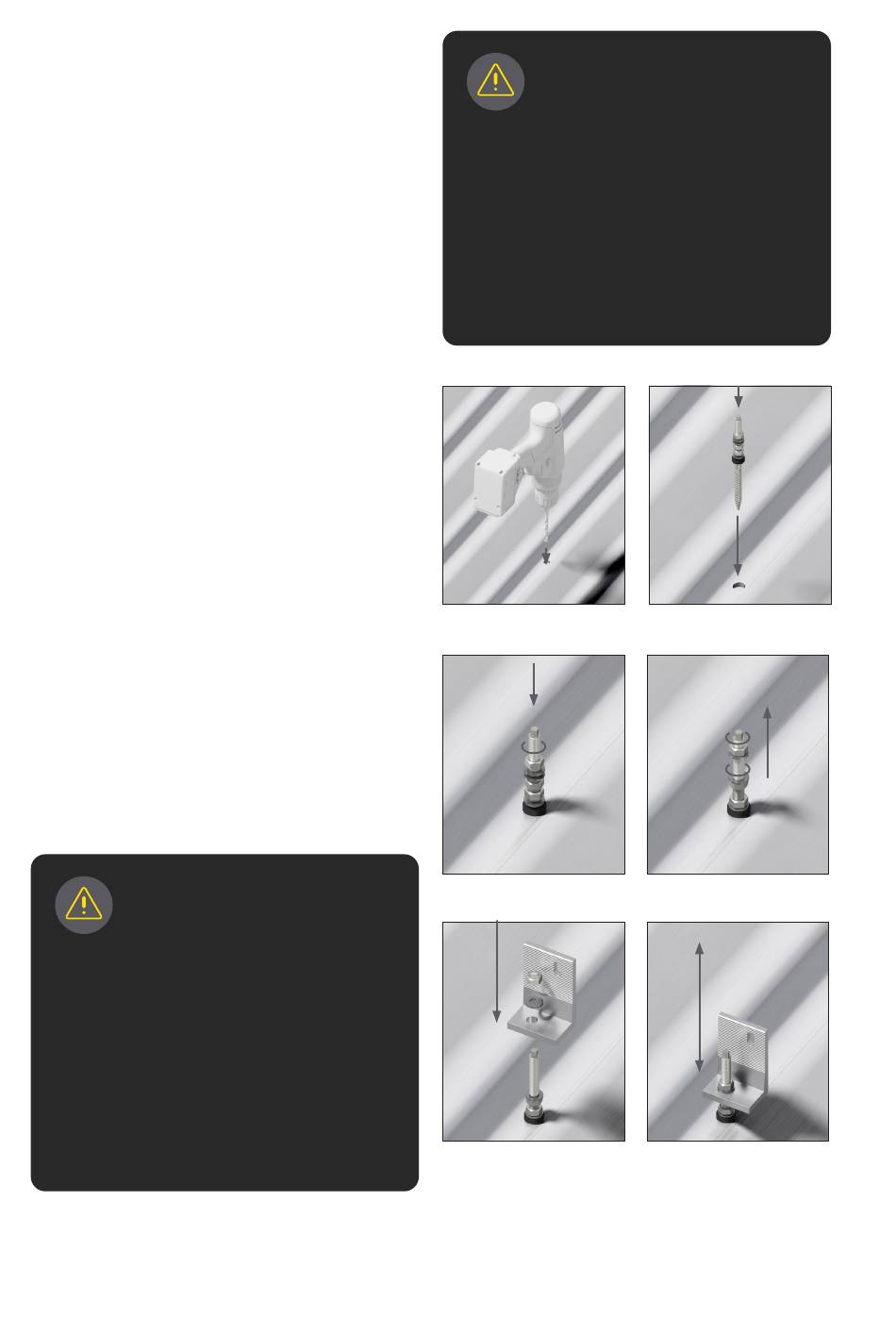

Montageschritte für Blech- oder Eternitdächer
•
Löcher für die Stockschrauben vorbohren. Dabei
beachten, dass die Stockschrauben immer auf den
Hochsicken sitzen müssen. Außerdem die zulässigen
Randabstände in der Unterkonstruktion einhalten.
•
Schraube einsetzen.
•
Dichtscheibe bzw. Kalotte mit Hilfe der Mutter
ausreichend fest anziehen, ohne die Eindeckung zu
beschädigen oder zu verformen.
•
Die mitgelieferten Winkel auf die Stockschrauben
montieren. Dabei alle Winkel auf eine Höhe bringen,
z.B. mittels einer Richtschnur.
Vorsicht!
Schäden am Gebäude und der
PV-Anlage durch unkorrekte
Montage
Falsch montierte Stockschrauben
können ausreißen.
•
Bohren Sie die Löcher für die
Stockschrauben vor!
•
Halten Sie bei der Befestigung in der Pfette
die zulässigen Randabstände für
Bohrungen in Holz/Metall ein!
28
Vorsicht!
Gebäudeschaden durch
Undichtigkeit
Unkorrekt gesetzte Stockschrauben
können zu Undichtigkeiten führen.
•
Stockschrauben immer auf die Hochsicken,
niemals in die Tiefsicken setzen!
•
Auf sauberen Sitz und ausreichenden
Anpressdruck der Gummimuffen bzw.
Kalotten achten!
Bild 9.4-1
Bild 9.4-3
Bild 9.4-5
Montageanleitung Pitched ProLine
Bild 9.4-2
Bild 9.4-4
Bild 9.4-6
