ADE GRAVIS 250 Bedienungsanleitung
Schrägschneider
Verwandte Anleitungen für ADE GRAVIS 250
Inhaltszusammenfassung für ADE GRAVIS 250

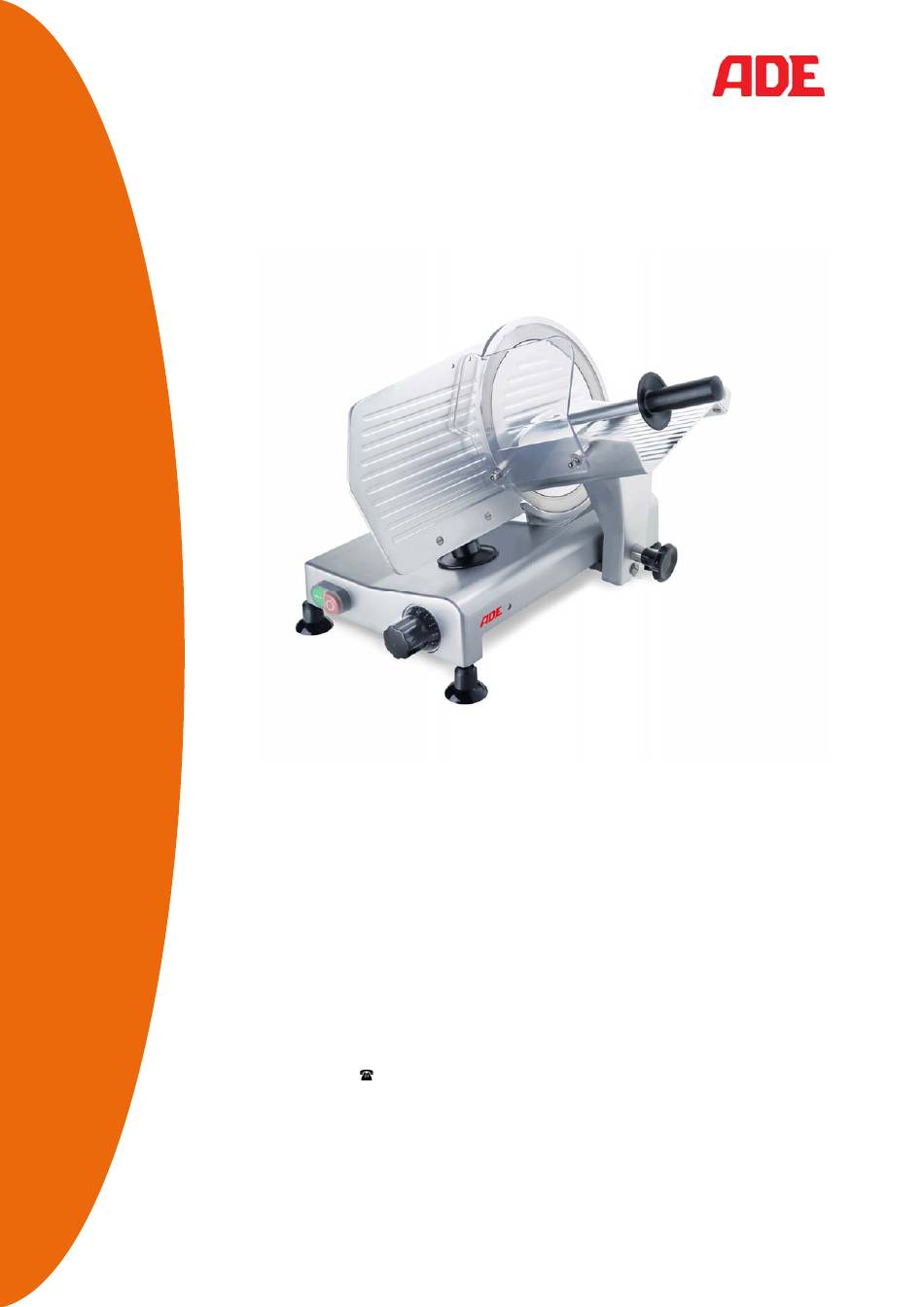

- Seite 1 BEDIENUNGSANLEITUNG Schrägschneider Modell GRAVIS 250 Gravis-151014-Rev001-UM-de ADE GmbH & Co. Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-Mail: info@ade-hamburg.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT ............................... 2 Einleitung ..............................2 Gebrauch ..............................2 Restrisiken .............................. 3 INBETRIEBNAHME ..........................3 Installation ............................... 3 Elektroanschluss ............................ 3 Mechanische Sicherungen ........................4 ... -
Seite 3: Vorwort
Die Maschine darf nur im Originalzustand und mit Originalteilen verwendet werden. Eine Demontage der Schutzeinrichtungen ist nicht zulässig. Im Falle einer Beschädigung oder Entfernen von Schutzeinrichtungen ist die Maschine unverzüglich außer Betrieb zu setzen und muss ADE zum Zweck der Erneuerung bzw. Ersatzlieferung in Kenntnis gesetzt werden. -
Seite 4: Restrisiken
1.3 Restrisiken Trotz umfangreicher Sicherungsvorkehrungen an der Maschine bleiben Restrisiken für den Bediener bei der täglichen Arbeit mit der Maschine. Diese treten insbesondere auf, wenn der Bediener versucht, das Schnittgut mit der Hand an das Messer zu schieben. Der eingebaute Restehalter muss grundsätzlich zum Nachschieben des Schnittguts verwendet werden. -
Seite 5: Mechanische Sicherungen
2.3 Mechanische Sicherungen Das Schneidblatt wird vollkommen von einer starr befestigten Abdeckung geschützt, mit Ausnahme jenes Bereichs, der vom Schneidvorgang betroffen ist. Der Schneidgutschlitten kann nur dann entfernt werden, wenn der Schnittstärkenregler das Schneidblatt abdeckt und der Drehgriff mit Gradeinteilung auf “0” (Null) bzw. bis zum Anschlag darüber hinaus gestellt ist. -
Seite 6: Funktionsweise
- Drücken Sie das Schnittgut im laufenden Betrieb niemals mit der Hand an das Messer. - Lassen Sie die Maschine im laufenden Betrieb niemals unbeaufsichtigt. - Trennen Sie die Maschine bei jedweder Art von Wartungsarbeit (Ausnahme: Messerschleifen) vom Stromnetz. - Reinigen Sie die Maschine niemals unter fließendem Wasser oder einem Wasserbecken. - Wenn Sie ungewöhnliche Geräusche oder Gerüche wahrnehmen, die von der Maschine ausgehen, schalten Sie sie sofort ab, trennen sie vom Stromnetz und informieren Ihren Kundendienst. -
Seite 7: Betriebsfunktionen
Bohrlöcher für Messerabnehmvorrichtung Schrauben Messerabnehmvorrichtung (optional erhältlich) 3.2 Betriebsfunktionen Die Aufschnittmaschine wird elektrisch mittels zweier Tasten betrieben: eine grüne Betriebstaste zum Ein- und eine rote Stopptaste zum Ausschalten der Maschine. Ferner verfügt die Maschine über eine weiße Kontrolllampe zwischen den beiden Betriebstasten zur Anzeige “Schneidblatt in Betrieb”. -
Seite 8: Schleifen Des Messers
4.1 Schleifen des Messers Messer vor dem Schleifen gründlich reinigen und darauf achten, dass das Messer vollständig fettfrei ist. Maschine abschalten und vom Stromnetz trennen. Schnittstärkenregler A bis zum Anschlag nach links drehen (maximal geöffnete Position). Separaten Schleifapparat durch die zwei Löcher an der Anschlagplatte befestigen. Zur Befestigung die Anschlagplatte maximal öffnen, den Schlitten am Schlittenarm ganz zum Bediener hin ziehen und Restehalter hochklappen... -
Seite 9: Schmierung
- Schlitten mit leichtem Ruck ganz zur Bedienerseite heranziehen. - Die Schnittstärken-Einstellung ist jetzt arretiert und darf nicht gewaltsam geöffnet werden. - Der Schlitten mit Schlittenarm kann nun zur Reinigung abgehoben werden. - Nach Reinigung des Schlittens und Gehäuses ist in umgekehrter Reihenfolge zu verfahren: Der Schlittenarm wird über die Schlittenarm-Halterung geschoben und mit der Feststellschraube wieder befestigt. -
Seite 10: Garantie
GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile wie z.B. Messer, Schleifapparat, Schlitten etc. sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder... -
Seite 11: Ce - Kennzeichnung Und Konformitätserklärung
− RoHS-Richtlinie 2011/65/EG in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, Oktober 2015 ADE GmbH & Co. Hammer Steindamm 27 – 29 D-22089 Hamburg Gravis-151014-Rev001-UM-de... -
Seite 12: Stromlaufplan
10. STROMLAUFPLAN 11. EXPLOSIONSZEICHNUNG Gravis-151014-Rev001-UM-de... -
Seite 13: Ersatzteillisten
12. ERSATZTEILLISTEN GRAVIS 250 Gravis 250 BESCHREIBUNG MENGE ART-NR. Anschlagplatte Messerabdeckplatte Kreismesser, glatt H4090-014 Kreismesser, glatt, Teflon beschichtet H4090-0141 Kreismesser, langverzahnt H4090-021 Kreismesser, langverzahnt, Teflon beschichtet H4090-0211 Messerschutzsichel Handgriff für Restehalter Motor 230V/50Hz Haltestange mit Griff für Messerabdeckplatte Antriebsriemen Schnittstärkenregler Feststellknopf für Blockiereinheit... - Seite 14 Gravis-151014-Rev001-UM-de...
