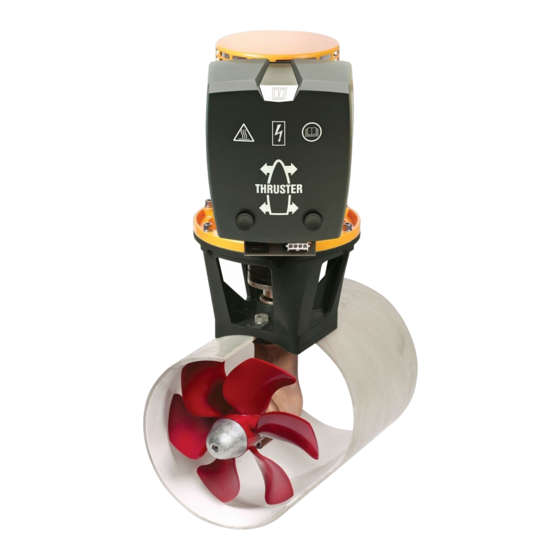

Vetus BOW THRUSTER BOW12512D Installations- Und Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Vetus Anleitungen
  4. Bootsausrüstung
  5. BOW12512D
  6. Installations- und benutzerhandbuch

Vetus BOW THRUSTER BOW12512D Installations- Und Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für BOW THRUSTER BOW12512D:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

Diese Anleitung herunterladen
Installatie- en gebruikershandleiding
Installations- und Benutzerhandbuch
Manuel d'installation et d'utilisation
Manual de instalación y usuario
Manuale d'installazione e d'uso
Installation and user manual
BOW12512D - BOW12524D
125 kgf - ø 250 mm
Copyright © 2023 VETUS B.V. Schiedam Holland
Installations- og brugervejledning
Installations- och användarmanual
Installasjons og brukerhåndbok
Asennus- ja käyttöohjeet
Instrukcja instalacji i obsługi
7
16
25
34
43
52
61
70
79
88
97
020557.04
