Vetus BOWB385 Installationshandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Installatiehandleiding
Installationshandbuch
Manuel d' installation
Manual de instalación
Manuale d'installazione
Installationsvejledning
Installationsmanual
Installation manual

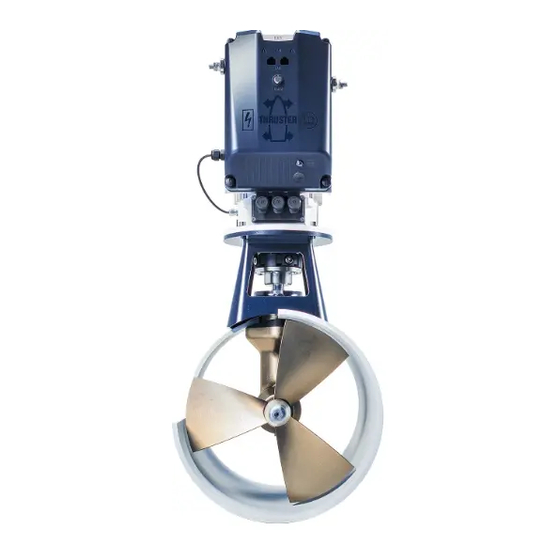

BOW PRO 'B' Series Thrusters
BOWB385 - BOWB420
385 kgf - 420 kgf - ø 400 mm
