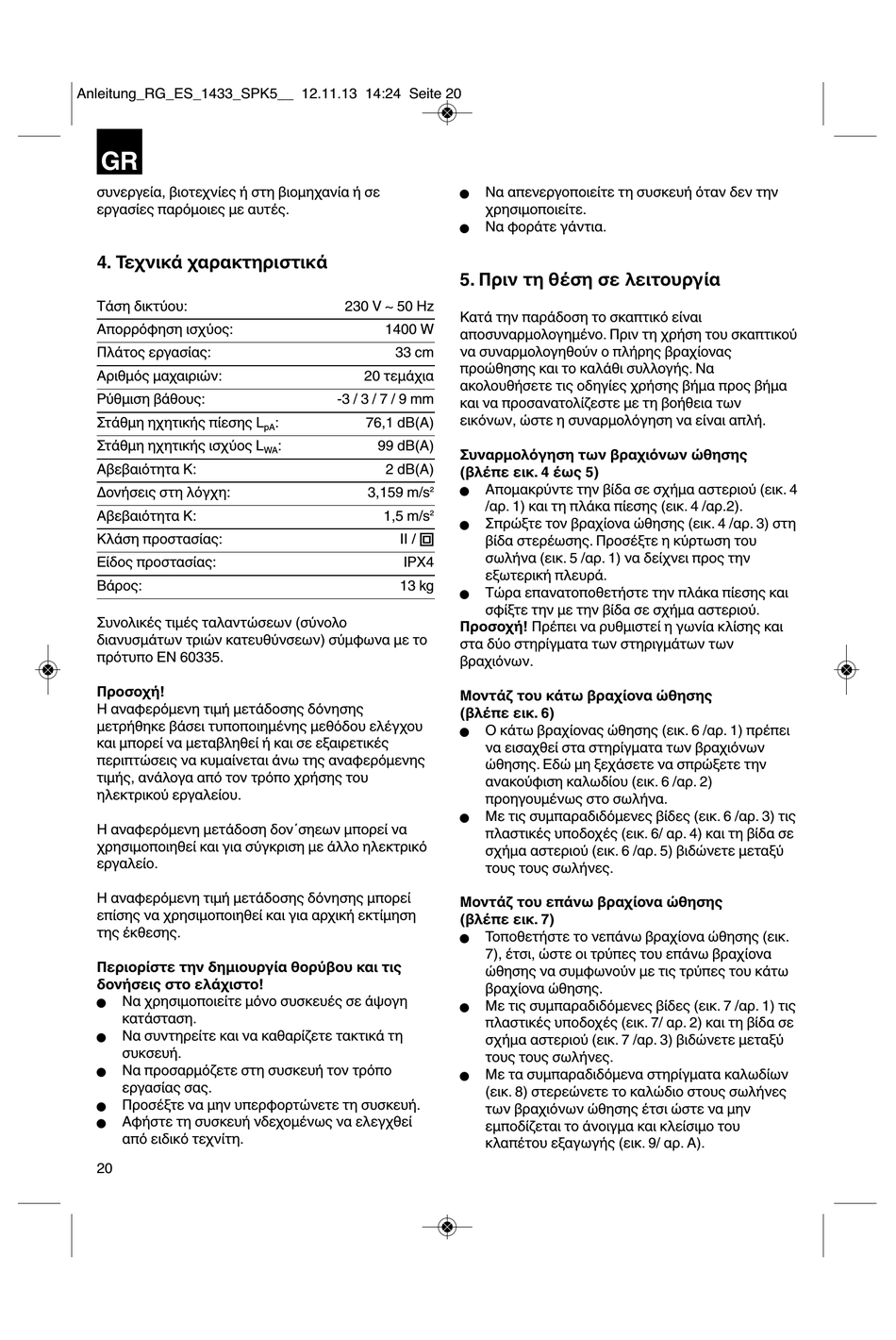

GR
συνεργεία, βιοτεχνίες ή στη βιομηχανία ή σε
εργασίες παρόμοιες με αυτές.
4. Τεχνικά χαρακτηριστικά
Τάση δικτύου:
Απορρόφηση ισχύος:
Πλάτος εργασίας:
Αριθμός μαχαιριών:
Ρύθμιση βάθους:
Στάθμη ηχητικής πίεσης L
Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K:
Δονήσεις στη λόγχη:
Αβεβαιότητα K:
Κλάση προστασίας:
Είδος προστασίας:
Βάρος:
Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με το
πρότυπο EN 60335.
Προσοχή!
Η αναφερόμενη τιμή μετάδοσης δόνησης
μετρήθηκε βάσει τυποποιημένης μεθόδου ελέγχου
και μπορεί να μεταβληθεί ή και σε εξαιρετικές
περιπτώσεις να κυμαίνεται άνω της αναφερόμενης
τιμής, ανάλογα από τον τρόπο χρήσης του
ηλεκτρικού εργαλείου.
H αναφερόμενη μετάδοση δον΄σηεων μπορεί να
χρησιμοποιηθεί και για σύγκριση με άλλο ηλεκτρικό
εργαλείο.
Η αναφερόμενη τιμή μετάδοσης δόνησης μπορεί
επίσης να χρησιμοποιηθεί και για αρχική εκτίμηση
της έκθεσης.
Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!
Να χρησιμοποιείτε μόνο συσκευές σε άψογη
n
κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη
n
συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο
n
εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη συσκευή.
n
Αφήστε τη συσκευή νδεχομένως να ελεγχθεί
n
από ειδικό τεχνίτη.
20
230 V ~ 50 Hz
1400 W
33 cm
20 τεμάχια
-3 / 3 / 7 / 9 mm
: 76,1 dB(A)
pA
: 99 dB(A)
WA
2 dB(A)
3,159 m/s 2
1,5 m/s 2
II /
IPX4
13 kg
Να απενεργοποιείτε τη συσκευή όταν δεν την
n
χρησιμοποιείτε.
Να φοράτε γάντια.
n
5. Πριν τη θέση σε λειτουργία
Κατά την παράδοση το σκαπτικό είναι
αποσυναρμολογημένο. Πριν τη χρήση του σκαπτικού
να συναρμολογηθούν ο πλήρης βραχίονας
προώθησης και το καλάθι συλλογής. Να
ακολουθήσετε τις οδηγίες χρήσης βήμα προς βήμα
και να προσανατολίζεστε με τη βοήθεια των
εικόνων, ώστε η συναρμολόγηση να είναι απλή.
Συναρμολόγηση των βραχιόνων ώθησης
(βλέπε εικ. 4 έως 5)
Απομακρύντε την βίδα σε σχήμα αστεριού (εικ. 4
n
/αρ. 1) και τη πλάκα πίεσης (εικ. 4 /αρ.2).
Σπρώξτε τον βραχίονα ώθησης (εικ. 4 /αρ. 3) στη
n
βίδα στερέωσης. Προσέξτε η κύρτωση του
σωλήνα (εικ. 5 /αρ. 1) να δείχνει προς την
εξωτερική πλευρά.
Τώρα επανατοποθετήστε την πλάκα πίεσης και
n
σφίξτε την με την βίδα σε σχήμα αστεριού.
Προσοχή! Πρέπει να ρυθμιστεί η γωνία κλίσης και
στα δύο στηρίγματα των στηριγμάτων των
βραχιόνων.
Μοντάζ του κάτω βραχίονα ώθησης
(βλέπε εικ. 6)
Ο κάτω βραχίονας ώθησης (εικ. 6 /αρ. 1) πρέπει
n
να εισαχθεί στα στηρίγματα των βραχιόνων
ώθησης. Εδώ μη ξεχάσετε να σπρώξετε την
ανακούφιση καλωδίου (εικ. 6 /αρ. 2)
προηγουμένως στο σωλήνα.
Με τις συμπαραδιδόμενες βίδες (εικ. 6 /αρ. 3) τις
n
πλαστικές υποδοχές (εικ. 6/ αρ. 4) και τη βίδα σε
σχήμα αστεριού (εικ. 6 /αρ. 5) βιδώνετε μεταξύ
τους τους σωλήνες.
Μοντάζ του επάνω βραχίονα ώθησης
(βλέπε εικ. 7)
Τοποθετήστε το νεπάνω βραχίονα ώθησης (εικ.
n
7), έτσι, ώστε οι τρύπες του επάνω βραχίονα
ώθησης να συμφωνούν με τις τρύπες του κάτω
βραχίονα ώθησης.
Με τις συμπαραδιδόμενες βίδες (εικ. 7 /αρ. 1) τις
n
πλαστικές υποδοχές (εικ. 7/ αρ. 2) και τη βίδα σε
σχήμα αστεριού (εικ. 7 /αρ. 3) βιδώνετε μεταξύ
τους τους σωλήνες.
Με τα συμπαραδιδόμενα στηρίγματα καλωδίων
n
(εικ. 8) στερεώνετε το καλώδιο στους σωλήνες
των βραχιόνων ώθησης έτσι ώστε να μην
εμποδίζεται το άνοιγμα και κλείσιμο του
κλαπέτου εξαγωγής (εικ. 9/ αρ. Α).
