7. Bedienfeld

Das Bedienfeld an der Vorderseite des Schaltschranks besteht
aus einem Display, mehreren Tasten und zwei Meldeleuchten.
Das Bedienfeld ermöglicht das manuelle Einstellen und das
Überwachen der Leistung der Anlage.
CU 352
1

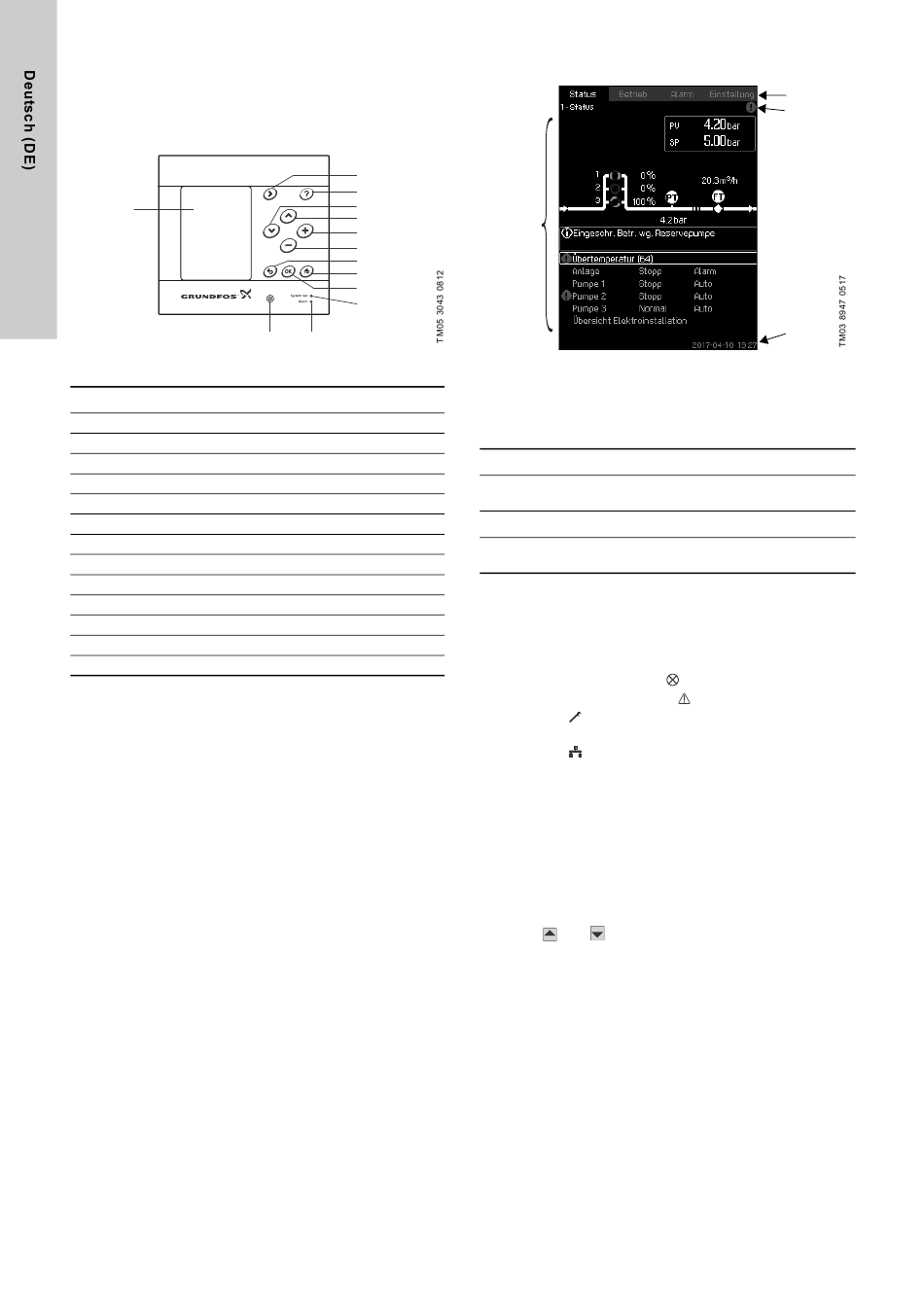

Abb. 9 Bedienfeld
Pos. Beschreibung
1

Display

2 Pfeil nach rechts
3 Hilfe
4 Nach oben
5 Nach unten
6 Plus
7 Minus
8 Zurück
9 Home
10 OK
11 Meldeleuchte, Betrieb (grün)
12 Meldeleuchte, Störung (rot)
13 Helligkeit
10
2
3
5
4
6
7
8
9
10
11
13 12
7.1 Display
D
Abb. 10 Bildschirmaufbau
7.1.1 Menüzeile
Die Menüzeile (A) ist in Abb. 10
Die Anzeige verfügt über vier Hauptmenüs:
Status Anzeigen des Anlagenstatus
Ändern von Betriebsparametern, wie z. B.
Betrieb
Sollwert
Alarm Alarmspeicher für die Störungssuche
Ändern von Einstellungen
Einstellung
(optional passwortgeschützt)

7.1.2 Oberste Zeile

Die oberste Zeile (B) ist in Abb.
des angezeigt:
• die Nummer und Bezeichnung der Bildschirmseite (links)
• das ausgewählte Menü (links)
• bei einem Alarm das Symbol
• bei einer Warnung das Symbol
• das Symbol , falls die Grundsprache ausgewählt wurde
(rechts)
• das Symbol , wenn die Ethernet-Verbindung aktiv ist

7.1.3 Grafische Darstellung

Im Grafikteil des Displays (D) können, je nachdem, wo Sie sich in
der Menüstruktur befinden, ein Status, eine Störmeldung oder
andere Parameter dargestellt werden.
Im Grafikteil können zudem die gesamte Anlage oder ein Teil
davon sowie verschiedene Einstellungen angezeigt werden.
7.1.4 Rollbalken
Wenn nicht alle Elemente einer Liste vollständig im Display ange-
zeigt werden können, erscheint rechts ein Rollbalken mit den
Symbolen und . Verwenden Sie zum Auf- und Abbewegen
innerhalb der Liste die Nach-oben- oder die Nach-unten-Taste.
7.1.5 Unterste Zeile
In der untersten Zeile (C) werden das Datum und die Uhrzeit
angezeigt.
A
B
C
dargestellt.
10 dargestellt. Dort wird Folgen-
